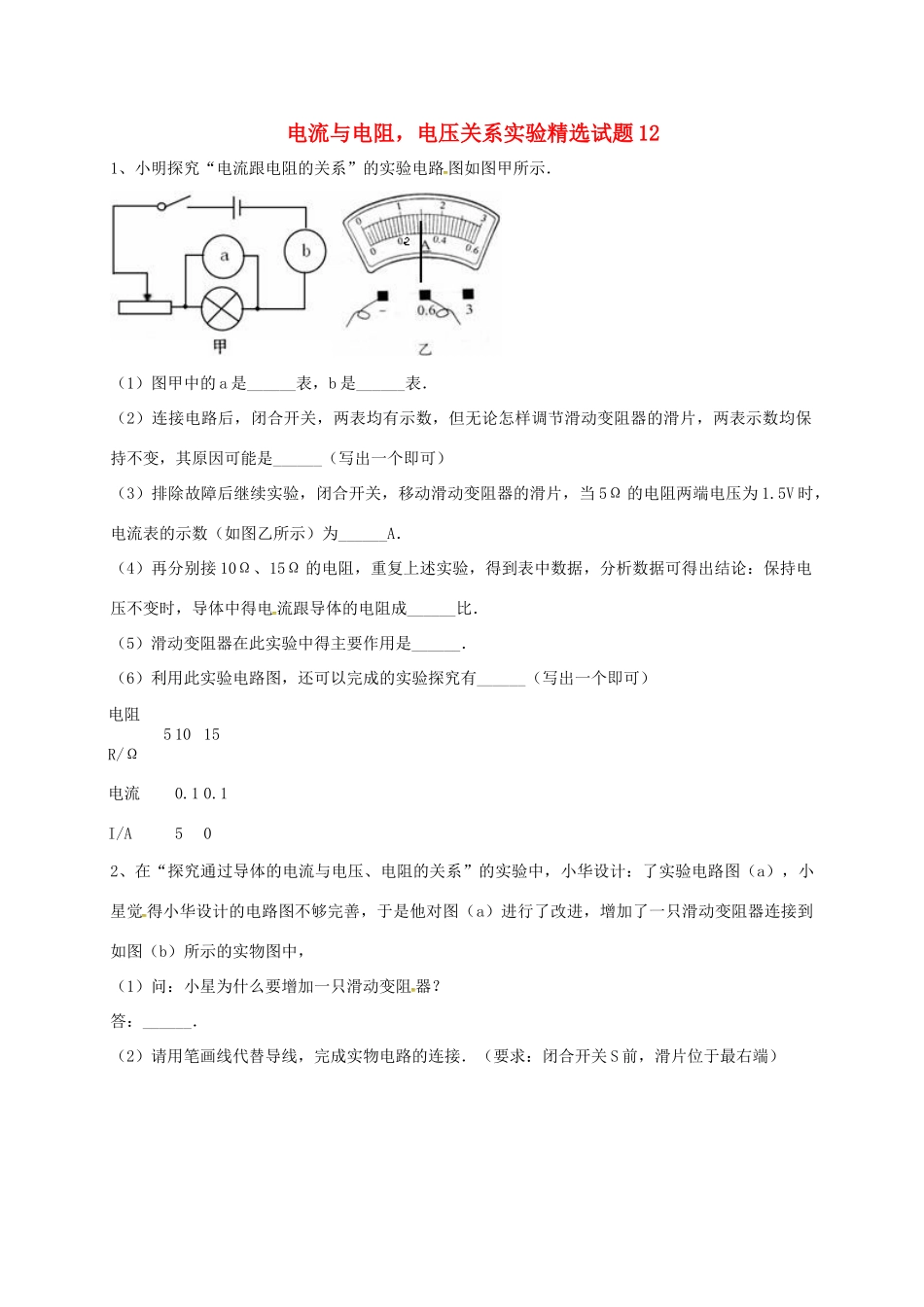

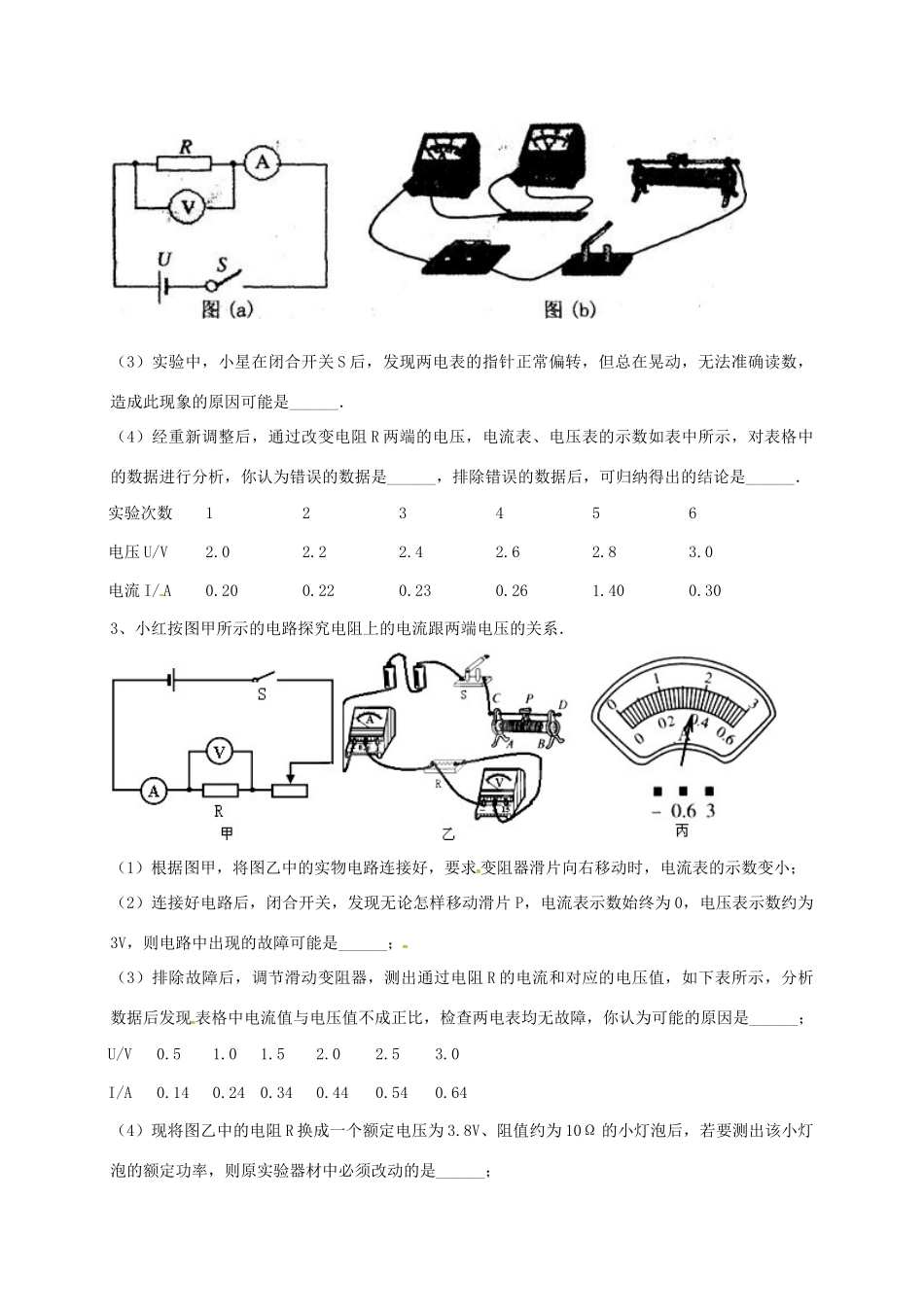

电流与电阻，电压关系实验精选试题121、小明探究“电流跟电阻的关系”的实验电路图如图甲所示．（1）图甲中的a是______表，b是______表．（2）连接电路后，闭合开关，两表均有示数，但无论怎样调节滑动变阻器的滑片，两表示数均保持不变，其原因可能是______（写出一个即可）（3）排除故障后继续实验，闭合开关，移动滑动变阻器的滑片，当5Ω的电阻两端电压为1.5V时，电流表的示数（如图乙所示）为______A．（4）再分别接10Ω、15Ω的电阻，重复上述实验，得到表中数据，分析数据可得出结论：保持电压不变时，导体中得电流跟导体的电阻成______比．（5）滑动变阻器在此实验中得主要作用是______．（6）利用此实验电路图，还可以完成的实验探究有______（写出一个即可）电阻R/Ω51015电流I/A0.150.102、在“探究通过导体的电流与电压、电阻的关系”的实验中，小华设计：了实验电路图（a），小星觉得小华设计的电路图不够完善，于是他对图（a）进行了改进，增加了一只滑动变阻器连接到如图（b）所示的实物图中，（1）问：小星为什么要增加一只滑动变阻器？答：______．（2）请用笔画线代替导线，完成实物电路的连接．（要求：闭合开关S前，滑片位于最右端）（3）实验中，小星在闭合开关S后，发现两电表的指针正常偏转，但总在晃动，无法准确读数，造成此现象的原因可能是______．（4）经重新调整后，通过改变电阻R两端的电压，电流表、电压表的示数如表中所示，对表格中的数据进行分析，你认为错误的数据是______，排除错误的数据后，可归纳得出的结论是______．实验次数123456电压U/V2.02.22.42.62.83.0电流I/A0.200.220.230.261.400.303、小红按图甲所示的电路探究电阻上的电流跟两端电压的关系．（1）根据图甲，将图乙中的实物电路连接好，要求变阻器滑片向右移动时，电流表的示数变小；（2）连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为3V，则电路中出现的故障可能是______；（3）排除故障后，调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是______；U/V0.51.0[1.52.02.53.0I/A0.140.240.340.44[0.540.64（4）现将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测出该小灯泡的额定功率，则原实验器材中必须改动的是______；（5）经检查无误后，闭合开关，调节变阻器的滑片使小灯泡正常发光，电流表示数如图丙所示，则此时流过灯泡的电流是______A，灯泡的额定功率是______W．（结果保留两位小数4、某同学按如图所示的电路图连接电路进行实验，在实验过程中，若保持R1不变，并通过改变滑动变阻器滑片的位置，使电压表V1的示数分别为2V、4V、6V时，电压表V2、V和电流表A1、A2相应的示数如下表所示：V1示数/V246V2示数/V612V示数/V888A1示数/A0.20.40.6A2示数/A0.20.40.6（1）对表格中三只电压表的数据分析，可归纳出的结论是：______．（2）对表格中两只电流表的数据分析，可归纳出的结论是：______．（3）对表格中电压表V1和A1的数据进行分析，可归纳出的结论是：______．5、小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图（电源电压恒为6V）．（1）根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整．实验序号电压/V电阻/Ω电流/A14100.4220（2）小明将第一次实验得到的数据填入了右边表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向______移动（A/B），直到A______为止．此时电流表的指针位置如图丙所示，请把测得的电流数值填入上表．（3）小明根据实验数据得到如下结论：电流与电阻成反比．请你对以上的探究过程做出评价，并写出两点评价意见：______；______．
