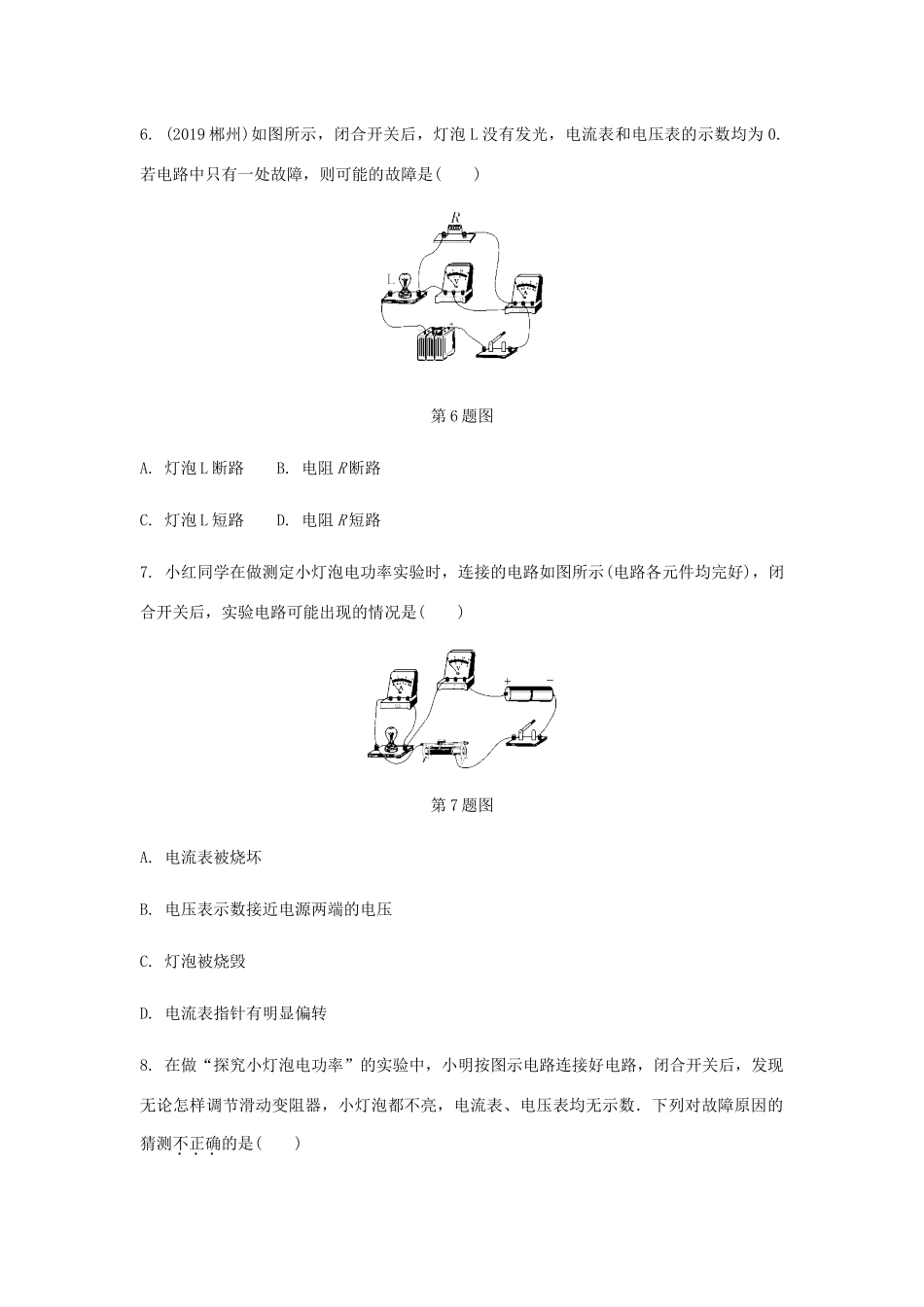

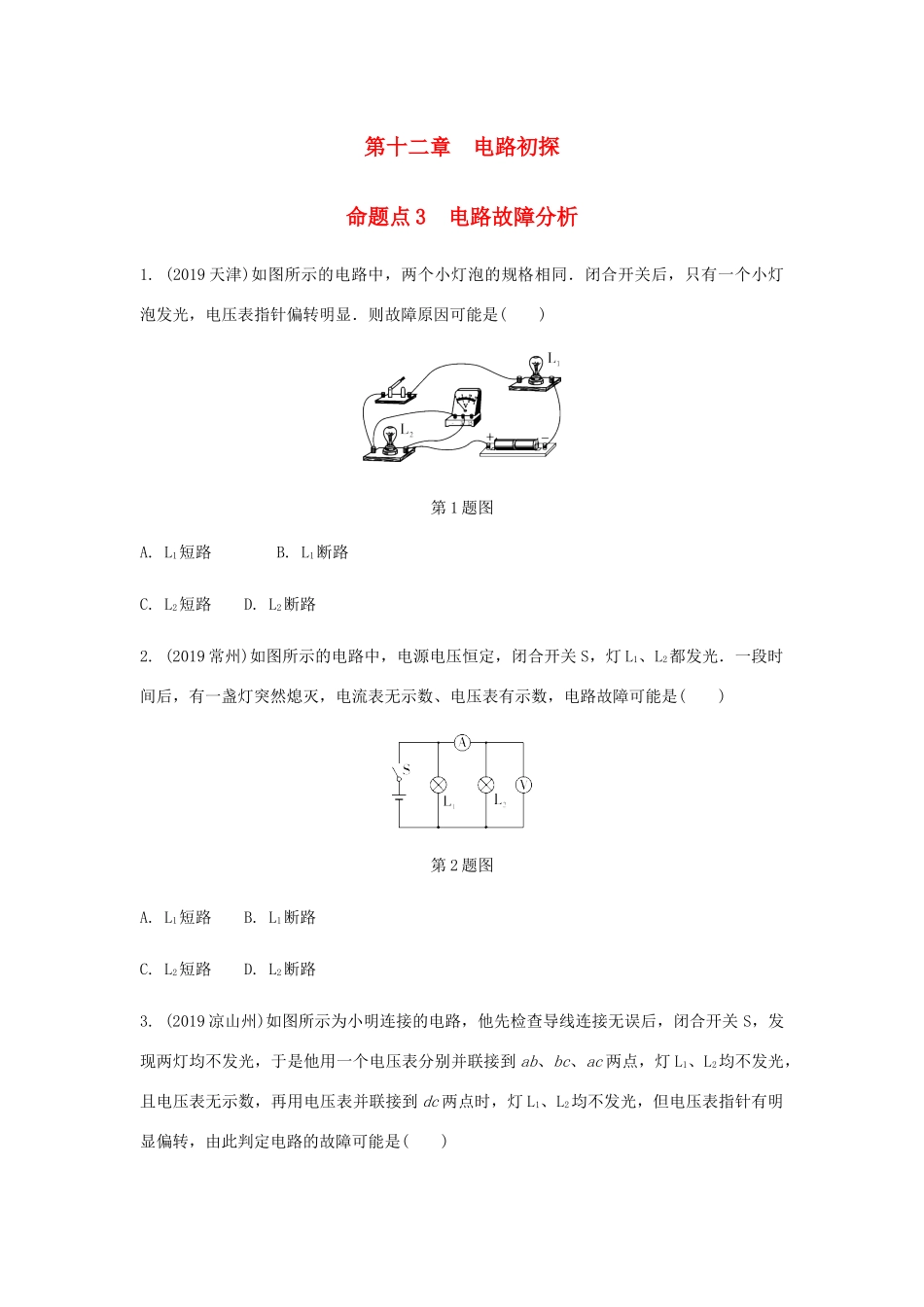

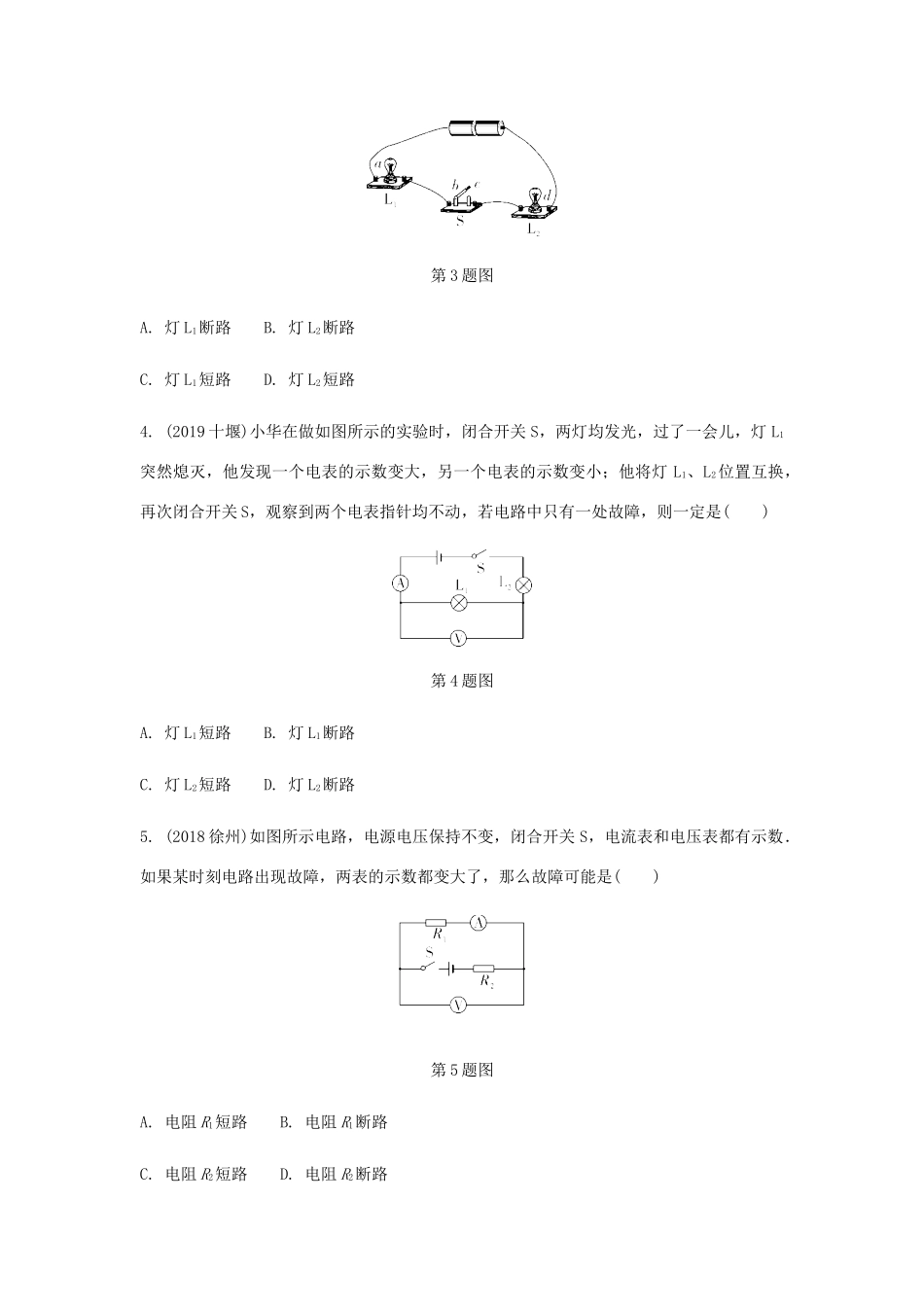

第十二章电路初探命题点3电路故障分析1.(2019天津)如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是()第1题图A.L1短路B.L1断路C.L2短路D.L2断路2.(2019常州)如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光．一段时间后，有一盏灯突然熄灭，电流表无示数、电压表有示数，电路故障可能是()第2题图A.L1短路B.L1断路C.L2短路D.L2断路3.(2019凉山州)如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是()第3题图A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路4.(2019十堰)小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路5.(2018徐州)如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是()第5题图A.电阻R1短路B.电阻R1断路C.电阻R2短路D.电阻R2断路6.(2019郴州)如图所示，闭合开关后，灯泡L没有发光，电流表和电压表的示数均为0.若电路中只有一处故障，则可能的故障是()第6题图A.灯泡L断路B.电阻R断路C.灯泡L短路D.电阻R短路7.小红同学在做测定小灯泡电功率实验时，连接的电路如图所示(电路各元件均完好)，闭合开关后，实验电路可能出现的情况是()第7题图A.电流表被烧坏B.电压表示数接近电源两端的电压C.灯泡被烧毁D.电流表指针有明显偏转8.在做“探究小灯泡电功率”的实验中，小明按图示电路连接好电路，闭合开关后，发现无论怎样调节滑动变阻器，小灯泡都不亮，电流表、电压表均无示数．下列对故障原因的猜测不正确的是()第8题图A.小灯泡处出现短路，电路其他地方完好B.电流表处出现断路，电路其他地方完好C.滑动变阻器处出现断路，电路其他地方完好D.连接电源处出现断路，电路其他地方完好参考答案及解析命题点3电路故障分析1.A【解析】当L1短路时，L2发光，电压表测量L2两端电压，指针偏转明显，A符合题意；当L1断路时，整个电路断路，两灯均不发光，电压表无示数，B不符合题意；当L2短路时，L1发光，电压表也被短路，无示数，C不符合题意；当L2断路时，电压表串联在电路中，示数为电源电压，两灯均不发光，D不符合题意．故选A.2.D【解析】由电路图可知，闭合开关S，L1与L2并联，电流表测通过L2的电流，电压表测电源电压．如果灯泡L1短路，将形成电源短路，电流表、电压表示数均为零，A不符合题意；如果灯泡L1断路，L1不发光，电流表的示数不变，电压表还是测量电源电压，示数不变，B不符合题意；如果灯泡L2短路，则整个电路短路，电流表、电压表示数都变为零，C不符合题意；如果灯泡L2断路，L2不发光，电流表与电压表串联，由于电压表的内阻很大，由I＝可知，此时电流很小，电流表示数几乎为零，电压表示数不变，D符合题意．故选D.3.B【解析】将电压表并联在dc两点时，电压表有示数，说明电压表和电源是连通的，而L2不亮，说明它没有电流，L2两端有电压没有电流，可能是L2断路．故选B.4.B【解析】将灯L1、L2位置互换，闭合开关，两个电表指针均不动，说明电路出现断路，如果是L2断路，电压表示数应该变大，而电流表没有示数，示数将变小，和题中的现象不符合，因此是灯L1断路．故选B.5.C【解析】由电路图可知，两电阻串联，电流表测电路电流，电压表测电阻R1两端的电压．闭合开关S，若电阻R1短路，则电流表示数变大，电压表示数变小，A错误；若电阻R1断路，则电流表无示数，电压表示数约等于电源电压，B错误；若电阻R2短路，则两表示数都变大，C正确；若电阻R2断路，则两表均无示数，D错误．故选C.6.A【解析】灯泡L断路，整个电路断开，两个电表的示数都为0，A符合题意...
