吉林省吉林市中考物理综合复习 影响电阻大小的因素实验3 新人教版试卷VIP免费

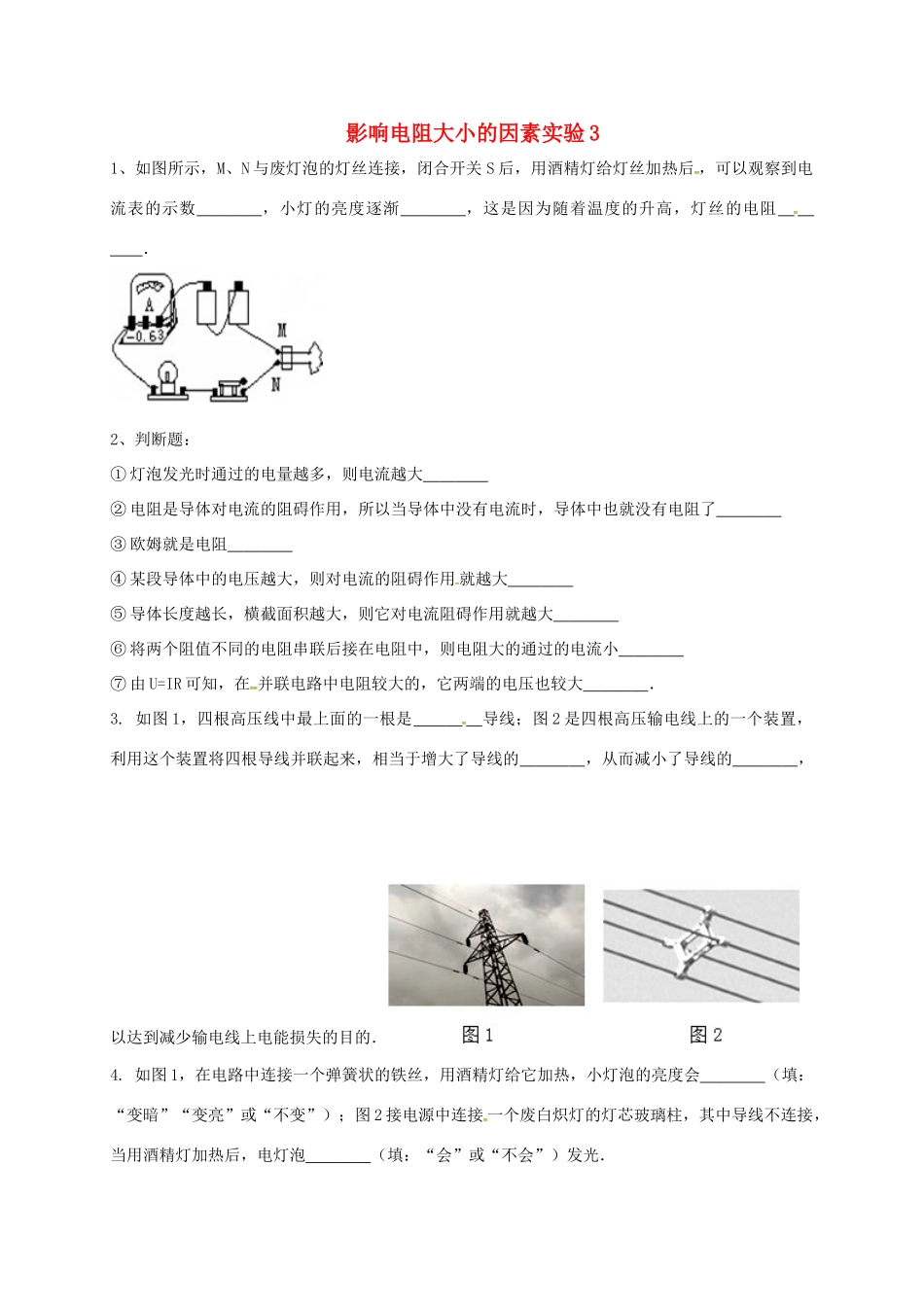

影响电阻大小的因素实验31、如图所示，M、N与废灯泡的灯丝连接，闭合开关S后，用酒精灯给灯丝加热后，可以观察到电流表的示数，小灯的亮度逐渐，这是因为随着温度的升高，灯丝的电阻．2、判断题：①灯泡发光时通过的电量越多，则电流越大②电阻是导体对电流的阻碍作用，所以当导体中没有电流时，导体中也就没有电阻了③欧姆就是电阻④某段导体中的电压越大，则对电流的阻碍作用就越大⑤导体长度越长，横截面积越大，则它对电流阻碍作用就越大⑥将两个阻值不同的电阻串联后接在电阻中，则电阻大的通过的电流小⑦由U=IR可知，在并联电路中电阻较大的，它两端的电压也较大．3.如图1，四根高压线中最上面的一根是导线；图2是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的，从而减小了导线的，以达到减少输电线上电能损失的目的．4.如图1，在电路中连接一个弹簧状的铁丝，用酒精灯给它加热，小灯泡的亮度会（填：“变暗”“变亮”或“不变”）；图2接电源中连接一个废白炽灯的灯芯玻璃柱，其中导线不连接，当用酒精灯加热后，电灯泡（填：“会”或“不会”）发光．5.如图所示三幅漫画，生动地描述了一位学生的一次经历．针对这三幅漫画，请你回答以下三个问题：有一个灯泡不亮的原因是什么？后来灯泡为什么会又亮了？为什么灯泡会更亮呢？6.铅笔芯是石墨和黏土混合制成的．不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中．铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题．他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察______，比较出三者电阻的大小．用此方法比较电阻大小的依据：______．他选取的这三支铅笔芯应满足的条件是：______．7.研究人员为探究钨丝白织灯的使用寿命与灯丝粗细的关系，做了如下实验：将灯泡内相同长度，不同粗细的钨丝，在灯泡内气体压强为0.1个标准大气压的条件下，通电加热到2100℃，测量出维持这一温度所需的电流以及灯丝的平均使用寿命，如下表所示：灯丝直径D（μm）电流I（A）平均使用寿命（h）250.05800500.2016007524001000.8032002505.00（1）从表中已给数据可以看出：在该温度条件下，灯丝越粗，平均使用寿命越______．（2）表中漏填了两个数据，请根据表中已有数据的规律，将表格填写完整．8.在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）小明根据电路图连接了如图甲所示的实验电路，小刚检查后发现有一根导线连接有错误．请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线．（2）电路改正后，小明闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变．出现故障的原因可能是______．（3）故障排除后，小明开始进行实验，小刚根据测出的数据，在图乙中画出了小灯泡电流电压变化的关系图象．由图可以判断，小灯泡的额定功率为______W．（4）根据如图乙还可以判断，小灯泡灯丝的电阻随电压的增大逐渐______，原因是______
