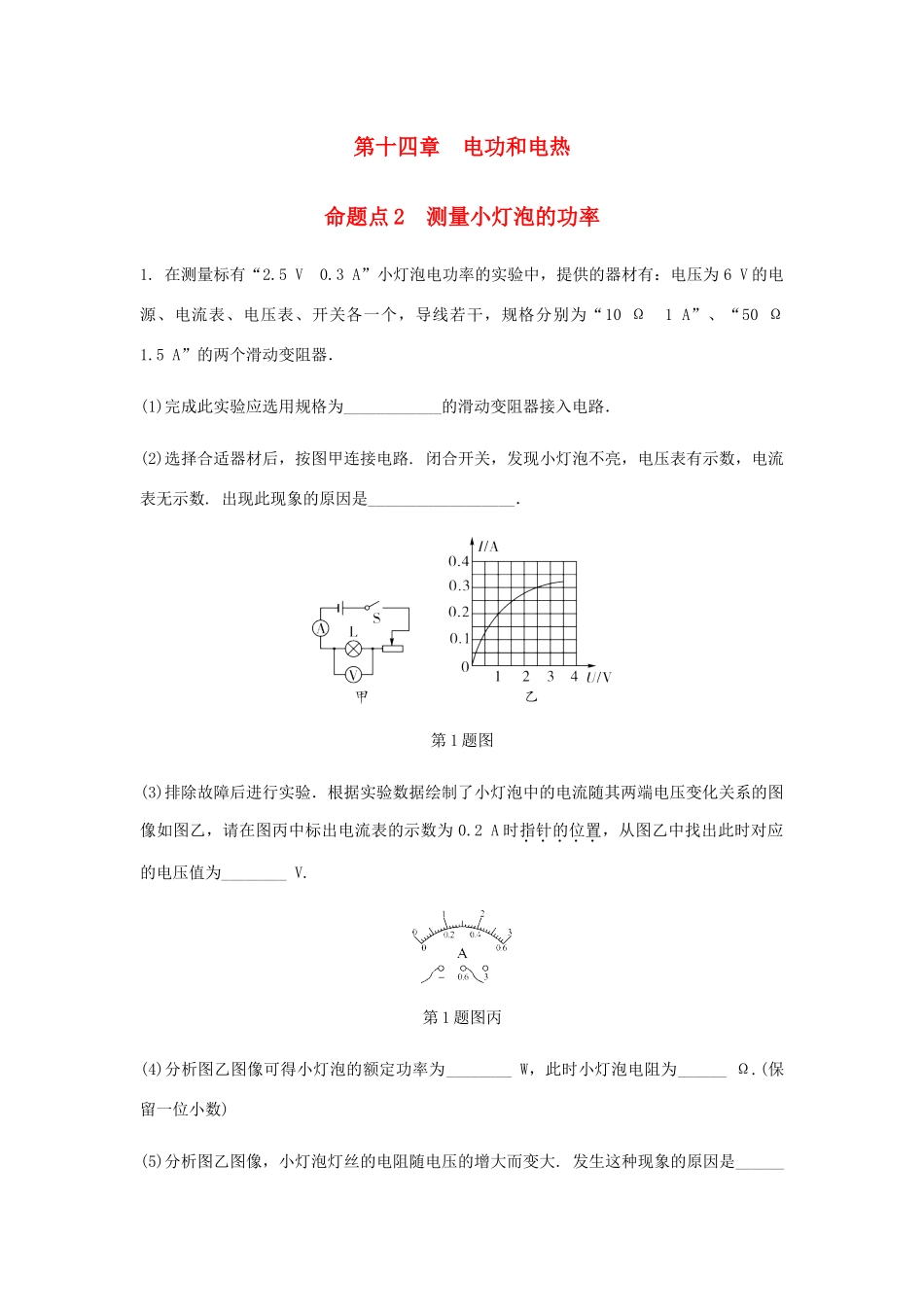

第十四章电功和电热命题点2测量小灯泡的功率1.在测量标有“2.5V0.3A”小灯泡电功率的实验中，提供的器材有：电压为6V的电源、电流表、电压表、开关各一个，导线若干，规格分别为“10Ω1A”、“50Ω1.5A”的两个滑动变阻器．(1)完成此实验应选用规格为____________的滑动变阻器接入电路．(2)选择合适器材后，按图甲连接电路.闭合开关，发现小灯泡不亮，电压表有示数，电流表无示数.出现此现象的原因是__________________．第1题图(3)排除故障后进行实验．根据实验数据绘制了小灯泡中的电流随其两端电压变化关系的图像如图乙，请在图丙中标出电流表的示数为0.2A时指针的位置，从图乙中找出此时对应的电压值为________V.第1题图丙(4)分析图乙图像可得小灯泡的额定功率为________W，此时小灯泡电阻为______Ω.(保留一位小数)(5)分析图乙图像，小灯泡灯丝的电阻随电压的增大而变大.发生这种现象的原因是________________________________________________________________________．2.(2019青海省卷)在“测量小灯泡的电功率”的实验中，所用小灯泡的额定电压为2.5V，电源为两节新干电池．第2题图(1)请用笔画线表示导线将图甲所示的电路连接完整．要求滑动变阻器滑片P向左滑动时，接入电路中的电阻变小．(2)在连接完最后一根导线时，小灯泡立即发出明亮的光，检查后发现连线正确，请你找出实验中的两个操作不当之处：①________________________________________________________________________②________________________________________________________________________(3)改正不当操作后，连续4次测量，测得的数据和观察到的现象如下表所示，其中第2次测量时电流表的示数如图乙所示为________A；灯泡的额定功率是________W.实验次数电压U/V电流I/A电功率P/W小灯泡发光情况11.50.24很暗22较暗32.50.28明亮430.31很亮(4)通过实验发现，小灯泡两端的________越大电功率越大，灯泡越________．3.(2019包头)在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样．第3题图(1)在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是____________________，经分析有一根导线连接错误，请在连接错误的导线上打“”，并补画出一根导线连接成正确的电路．(2)电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I－U图像如图乙所示，则小灯泡的额定功率是________W．由图可知：小灯泡的实际功率随实际电压的增大而________，滑动变阻器的规格应选择________．A.10Ω1AB.15Ω1AC.25Ω1AD.30Ω1A(3)有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比，你认为这种说法________(选填“合理”或“不合理”)，理由是______________________________________．4.在“测定额定电压为2.5V的小灯泡的电功率”实验中，连接的电路如图甲所示，电源电压为3V.第4题图(1)本实验测量电功率的原理是____________．(2)连接电路时，开关应________，滑动变阻器的滑片应滑到阻值最大的位置，可以起到__________的作用．(3)如图甲连接好电路以后，闭合开关，移动滑动变阻器滑片P到某处，电压表示数为2.6V，则小灯泡消耗的实际功率________(选填“大于”“小于”或“等于”)额定功率；为了测定小灯泡的额定功率，应将滑动变阻器滑片P向________(选填“A”或“B”)端移动，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为________W.5.(2019眉山改编)测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5V)、电源(电压恒为6V)、电流表(0～0.6A、0～3A)、电压表(0～3V、0～15V)、滑动变阻器、开关各一只，导线若干．(1)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是________．A.检查灯泡是否断路B.检查灯泡是否短路C.检查开关接触是否良好D.移动滑动变阻器的滑片第5题图甲(2)当小灯泡正常发光时，电流表示数如图甲所示，示数为________A，小灯泡的额定功率为________W，小灯泡正常发光的电阻为________Ω.(3)完成上述实验后，另有同学...
