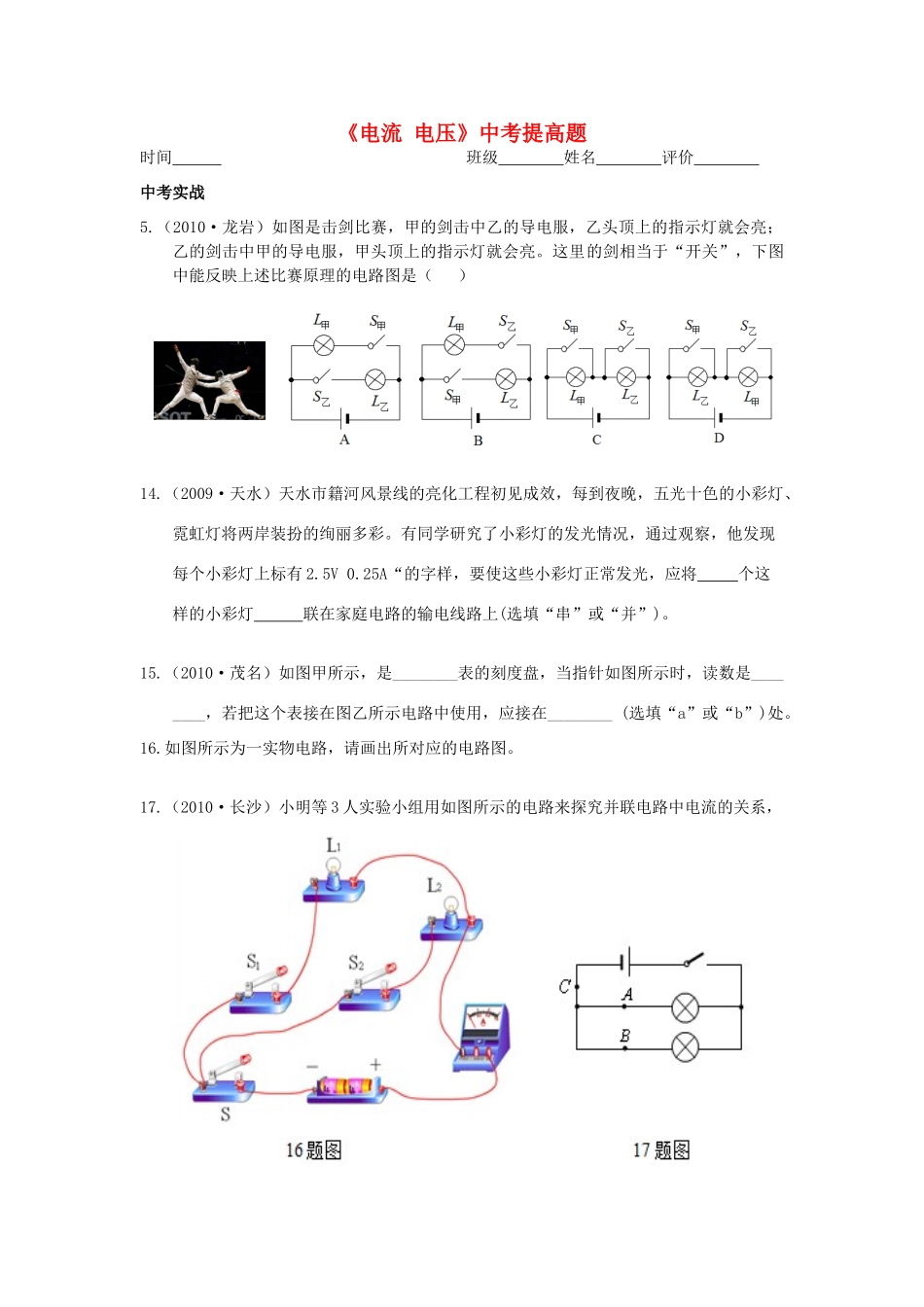

《电流电压》中考提高题时间班级姓名评价中考实战5.（2010·龙岩）如图是击剑比赛，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里的剑相当于“开关”，下图中能反映上述比赛原理的电路图是（）14.（2009·天水）天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮的绚丽多彩。有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有2.5V0.25A“的字样，要使这些小彩灯正常发光，应将个这样的小彩灯联在家庭电路的输电线路上(选填“串”或“并”)。15.（2010·茂名）如图甲所示，是________表的刻度盘，当指针如图所示时，读数是________，若把这个表接在图乙所示电路中使用，应接在________(选填“a”或“b”)处。16.如图所示为一实物电路，请画出所对应的电路图。17.（2010·长沙）小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：A处的电流IAB处的电流IBC处的电流IC第一次测量0.10.120.22第二次测量0.20.240.44第三次测量0.250.30.55为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。方法一：改变电源电压方法二：更换其中一条支路中的灯泡（规格不同）请你根据他们的实验步骤和有关数据回答下列问题。在拆接电路时，开关必须________。上面设计的表格中存在的不足之处是。表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法________来进行的，实验的结论是：并联电路中干路的电流等于________。7.（2010·自贡）如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。关于电源电压和灯L2两端的电压，下列说法正确的是（）A．3V3VB．1.5V3VC．3V1.5VD．6V3V8.LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其它字均正常发光(如图所示)，根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是（）A．这个字与其它字之间一定是串联的B．这个字与其它字之间一定是并联的C．这个字的笔划之间一定是串联的D．这个字的笔划之间一定是并联的15.（2010·金昌）小明在探究“串联电路的电流和电压”的实验中，将两盏标有“1.5V0.2A”的小灯泡按如图所示连接起来，用电压恒定的电源供电.闭合开关S后，发现L1、L2均不亮.对此故障，他有下列几种猜想：（A）—盏灯断路，另一盏灯完好（B）一盏灯短路，另—盏灯完好（C）一盏灯断路，另一盏灯短路（1）你认为可能性最大的是_________；（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有以下器材可选：①规格相同的灯泡②符合要求的电压表③符合要求的电流表在它们中间选择一样来检测故障，你认为不适用的有。你的理由是：。（3）故障排除后、小明测出了如下数据，并得出了结论：电流Ia=0.2AIb=0.2AIc=0.2A电压Uab=1.5VUbc=1.5VUac=3V结论l：串联电路中电流处处相等；结论2：串联电路中各部分电压相等，各部分电压之和等于总电压。请你对上述结论进行评价，写出评价意见：___________________________________。2．(2011年浙江衢州第20题）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是8．（2011年福建省福州第12题）如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路4．（2011山东省荷泽市，第12题）如图7所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流...
