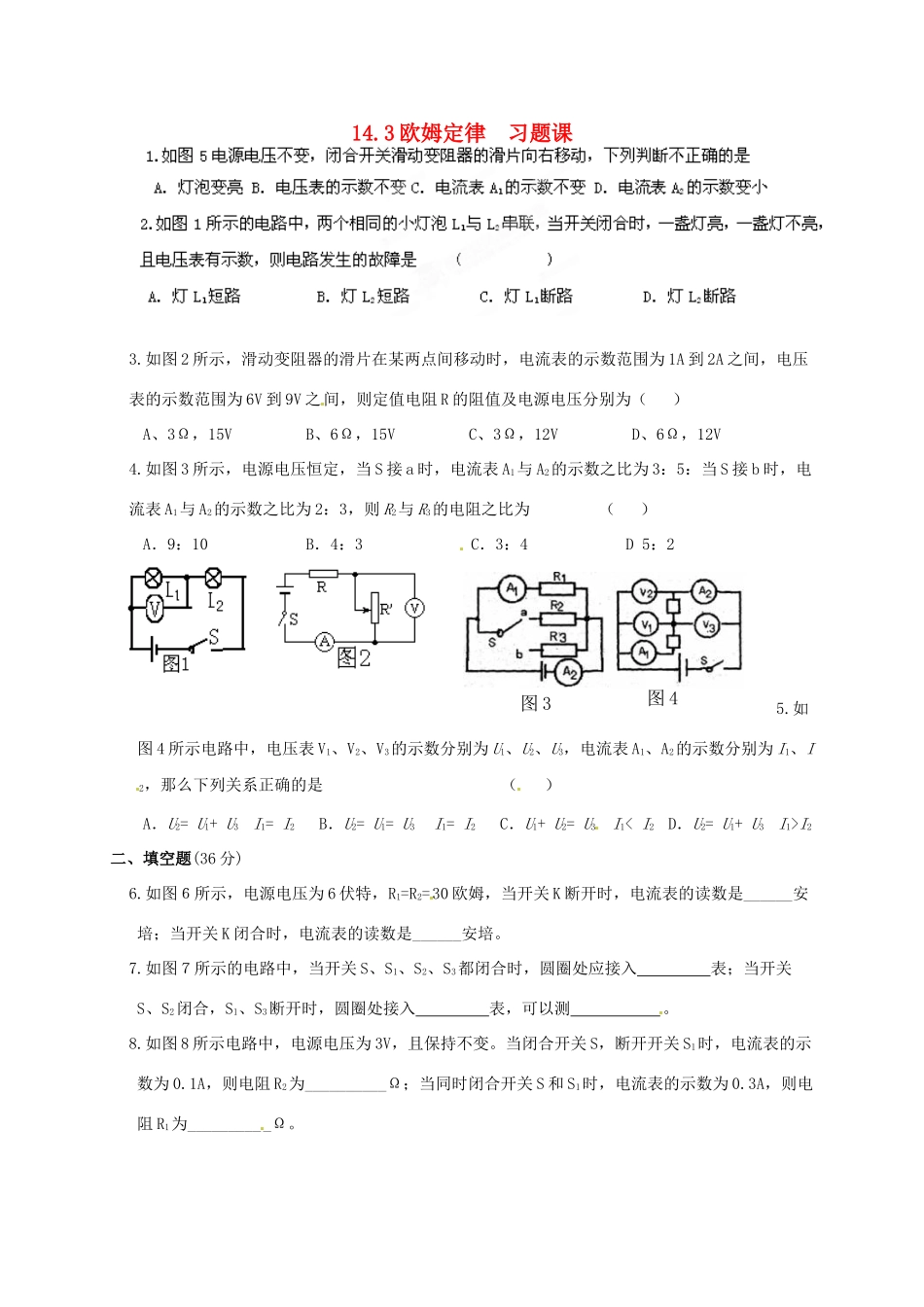

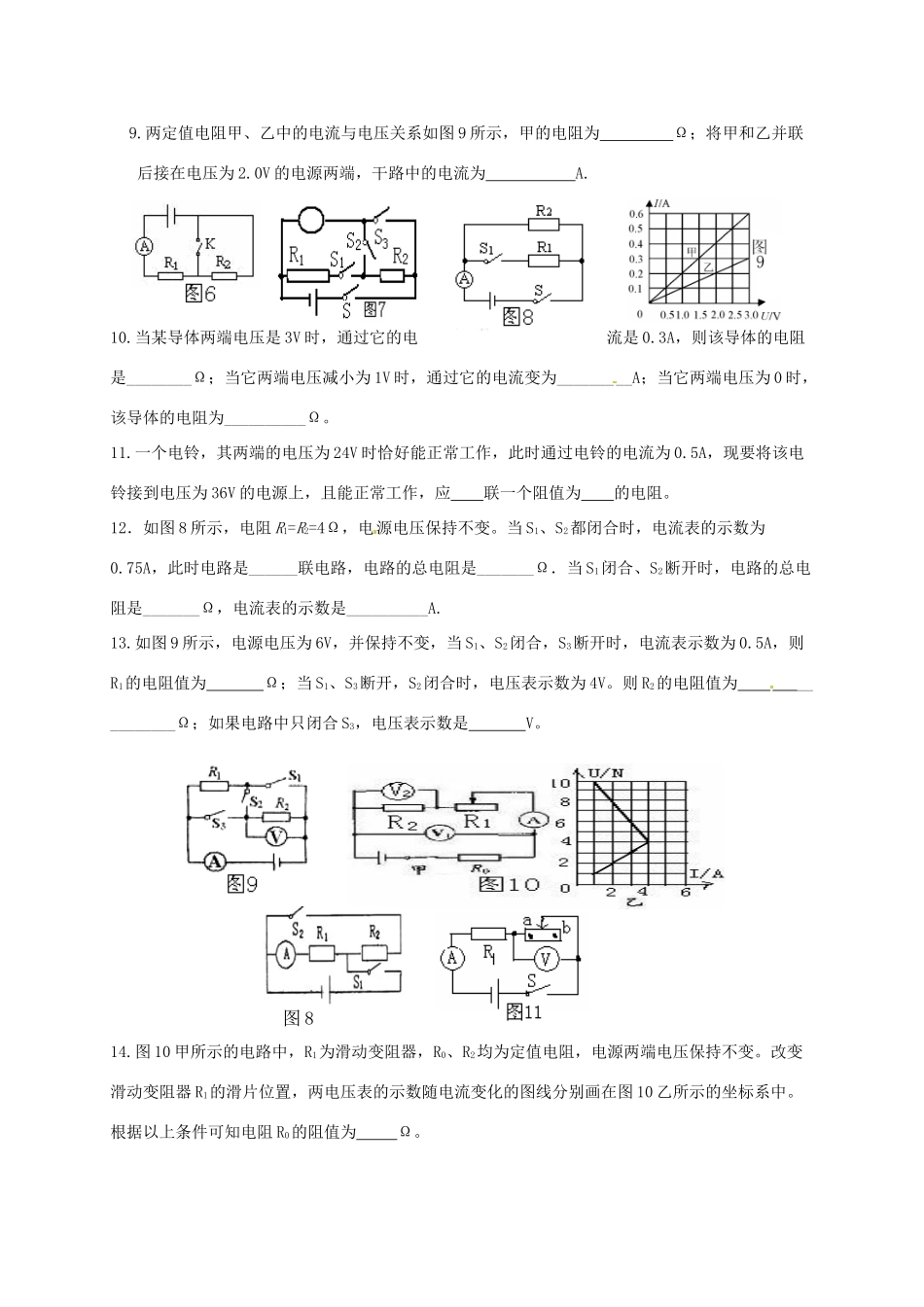

14.3欧姆定律习题课3.如图2所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（）A、3Ω，15VB、6Ω，15VC、3Ω，12VD、6Ω，12V4.如图3所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5：当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10B．4：3C．3：4D5：25.如图4所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3I1=I2B．U2=U1=U3I1=I2C．U1+U2=U3I1I2二、填空题(36分)6.如图６所示，电源电压为6伏特，R1=R2=30欧姆，当开关K断开时，电流表的读数是______安培；当开关K闭合时，电流表的读数是______安培。7.如图７所示的电路中，当开关S、S1、S2、S3都闭合时，圆圈处应接入表；当开关S、S2闭合，S1、S3断开时，圆圈处接入表，可以测。8.如图8所示电路中，电源电压为3V，且保持不变。当闭合开关S，断开开关S1时，电流表的示数为0.1A，则电阻R2为__________Ω；当同时闭合开关S和S1时，电流表的示数为0.3A，则电阻R1为__________Ω。图3图49.两定值电阻甲、乙中的电流与电压关系如图9所示，甲的电阻为Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为A.10.当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压减小为1V时，通过它的电流变为_________A；当它两端电压为0时，该导体的电阻为__________Ω。11.一个电铃，其两端的电压为24V时恰好能正常工作，此时通过电铃的电流为0.5A，现要将该电铃接到电压为36V的电源上，且能正常工作，应联一个阻值为的电阻。12．如图8所示，电阻R1=R2=4Ω，电源电压保持不变。当S1、S2都闭合时，电流表的示数为0.75A，此时电路是______联电路，电路的总电阻是_______Ω．当S1闭合、S2断开时，电路的总电阻是_______Ω，电流表的示数是__________A.13.如图9所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V。则R2的电阻值为__________Ω；如果电路中只闭合S3，电压表示数是V。14.图10甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图10乙所示的坐标系中。根据以上条件可知电阻R0的阻值为Ω。图815.如图11，电源电压恒定，电阻R1=10Ω，当滑动变阻器R的滑片P由a移到b时，电压表示数由2V增大到5V，则在这一过程中，电流表的示数将填（“变大”、“变小”或“不变”），电路中的电流的变化值为安。三、实验题（7分）16.为了测量一只约20Ω电阻R的精确阻值，小明把三节干电池串联起来作为电源，连成如图10所示的电路．(1)电路中有两处连接错了，请你在接错的导线上打“×”，并画出正确的连线．(2)在虚线框内，根据改正后的电路画出电路图．四、计算题（24分）17.如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是多少，求定值电阻R的阻值和滑动变阻器的最大电阻是。图1018.如图⑴是某同学设计的一个能够测定油箱内油面高度的装置，油量表是学生用电流表改装而成，滑动变阻器R的金属滑片P是杠杆的一端，当P在a端时电路的电流为0.6A，表示油箱已满；P在b端时电路中的电流为0.1A，表示油箱内无油。⑴在改装表盘时，当他选择的滑动变阻器最大值为50Ω时，他应选择的电源电压值和R/的阻值是多少？⑵若油箱的容积为50L，请你按该同学的改装，在电流表表盘图⑵上标出油量值为0、40L、50L的刻度位置（滑动变阻器接入的阻值随浮标升降均匀变化；确定40L的位置时要求有运算过程）⑶你认为他在设计该装置的_____路时，在选择器材的过程中应考虑什么问题？并说明理由。19．如图30所示，有两个阻值分别为30Ω、20Ω的电阻串联在电路中，请你任意补充一个条件，提出问题，然后给出解答．图30R2R1S
