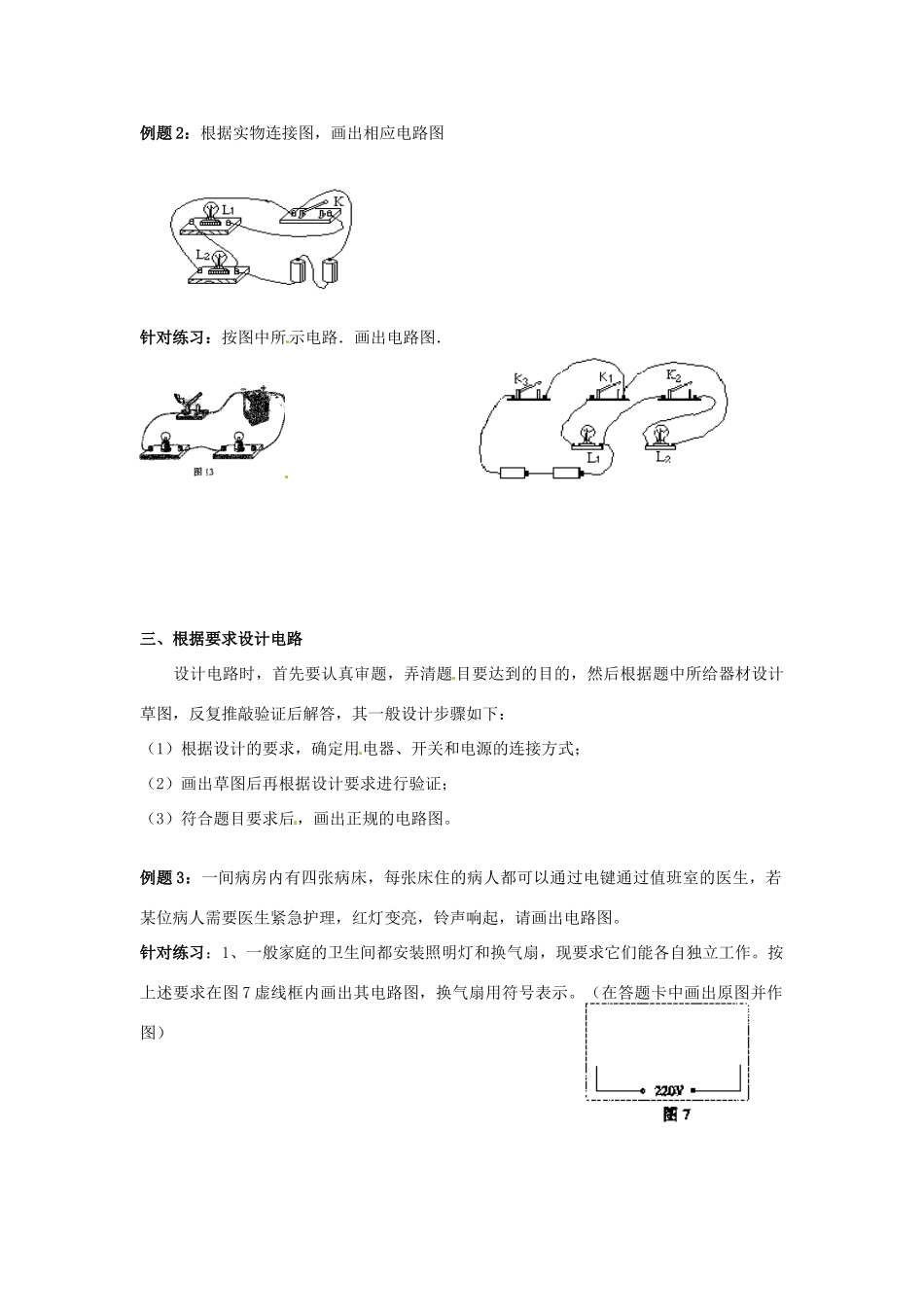

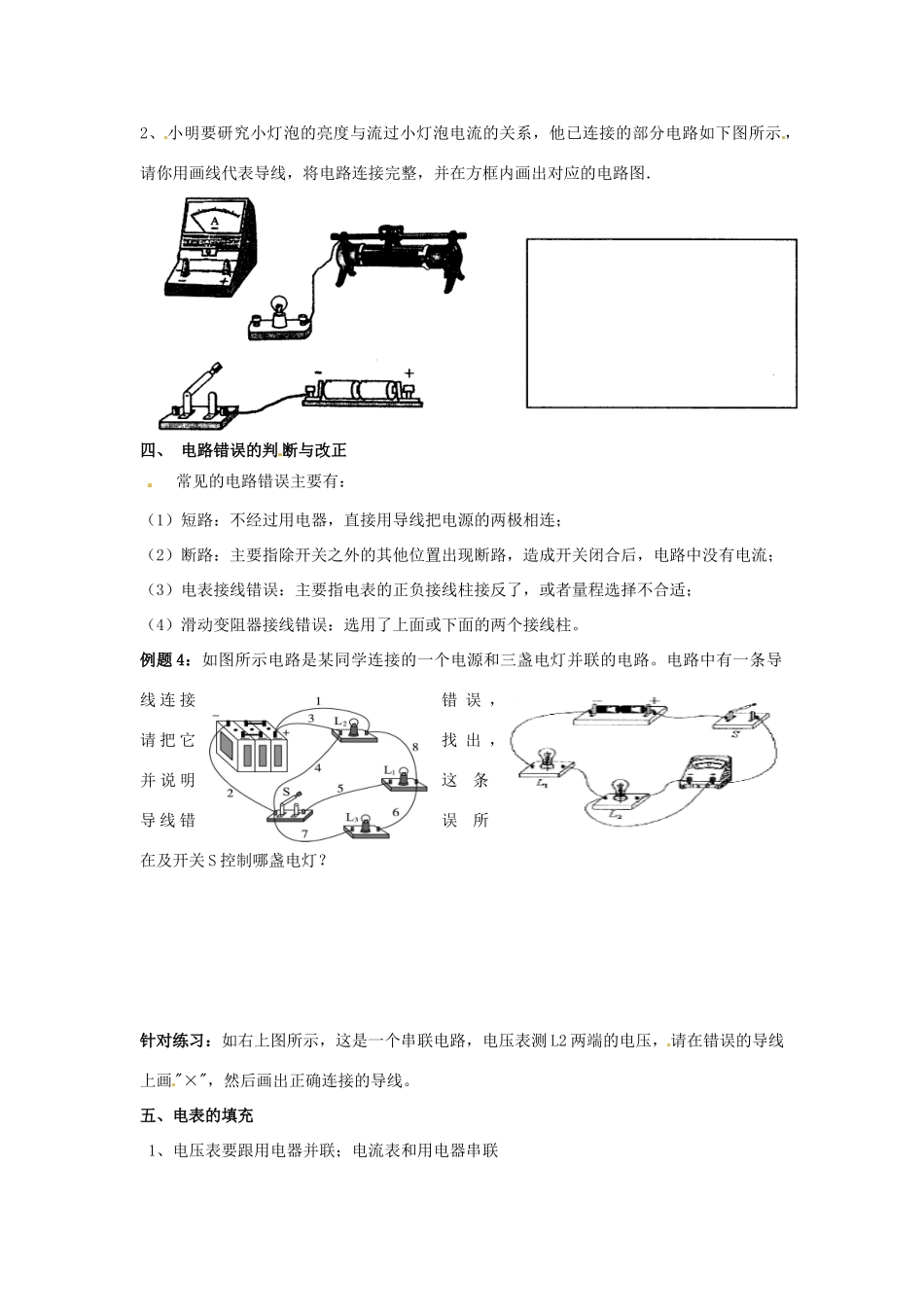

中考复习（电学作图专题）一、根据电路图正确连接实物根据电路图连接实物可按以下步骤进行：1、分析电路图中各用电器间的串、并联关系及每个开关的控制作用；2、按照电路图，将各元件放在适当的位置；3、从电源正极开始，按电流通过的路径逐个连接电路元件，直到电源负极为止。（1）如果是串联电路，可沿着电流方向逐个顺次把每个元件用导线连接起来。（2）如果是并联电路则：可以选择其中一个支路，按串联电路的连接方法连好，再将其他支路各自连好，接到共同的两个端点；例题1:根据图中的电路图，将图中的各电路元件一一对应地连接起来。针对练习：在下图甲中，闭合开关后，通过灯泡Ll的电流为0.5A，通过灯泡L2的电流为0.4A．试根据图甲将图乙中的实物用笔代替导线连接起来．二、根据实物连接的情况画出电路图由实物连接的情况画出相应的电路图，应先弄清电流的路径，可从电源的正极开始，按电流通过的路径逐个寻找，直到电源的负极为止。可按下列步骤进行：（1）分析电路中含有哪些元件，明确它们是串联还是并联；(2)电路图中各元件的顺序与实物图中的位置要一一对应；(3)通常也是从电源正极开始画，按电流通过的路径逐个画出电路元件，到电源负极为止；(4)电路图中各元件位置应分配布置适当，电路中用笔画导线时，应保持横平竖直，使电路图匀称、美观、整齐、规范。例题2：根据实物连接图，画出相应电路图针对练习：按图中所示电路．画出电路图．三、根据要求设计电路设计电路时，首先要认真审题，弄清题目要达到的目的，然后根据题中所给器材设计草图，反复推敲验证后解答，其一般设计步骤如下：（1）根据设计的要求，确定用电器、开关和电源的连接方式；（2）画出草图后再根据设计要求进行验证；（3）符合题目要求后，画出正规的电路图。例题3：一间病房内有四张病床，每张床住的病人都可以通过电键通过值班室的医生，若某位病人需要医生紧急护理，红灯变亮，铃声响起，请画出电路图。针对练习：1、一般家庭的卫生间都安装照明灯和换气扇，现要求它们能各自独立工作。按上述要求在图7虚线框内画出其电路图，换气扇用符号表示。（在答题卡中画出原图并作图）2、小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如下图所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图．四、电路错误的判断与改正常见的电路错误主要有：（1）短路：不经过用电器，直接用导线把电源的两极相连；（2）断路：主要指除开关之外的其他位置出现断路，造成开关闭合后，电路中没有电流；（3）电表接线错误：主要指电表的正负接线柱接反了，或者量程选择不合适；（4）滑动变阻器接线错误：选用了上面或下面的两个接线柱。例题4：如图所示电路是某同学连接的一个电源和三盏电灯并联的电路。电路中有一条导线连接错误，请把它找出，并说明这条导线错误所在及开关S控制哪盏电灯？针对练习：如右上图所示，这是一个串联电路，电压表测L2两端的电压，请在错误的导线上画"×"，然后画出正确连接的导线。五、电表的填充1、电压表要跟用电器并联；电流表和用电器串联2、填充电表后，不使电路短路或者断路例题5：如图所示，两个灯泡L1、L2串联，在三个圆圈内分别填入合适的电表的符号。针对练习：在图中的圆圈内，标出电流表或电压表，并标出各表两个接线柱的正、负。（要求：用电器、仪表均能正常工作）六、家庭电路的连接(1)家庭电路的组成：供电线路、电能表、闸刀开关(总开关)、保险盒、插座、灯座、开关（2）连接：在家庭电路的连接中既要使各电路元件在连接方式上正确，又要考虑维修、更换、用电的安全，主要有以下要求：①各用电器要并联在电路中；保险丝在总开关之后串联在电路中（通常只在火线上串联）；②开关与灯串联，且开关必须一端接火线，一端接灯；③螺旋口灯的连接：顶部金属体接开关，金属螺旋接零线；④插座的连接：双孔插座的两孔“一零一火”，三孔插座“左零右火”，中间插孔接地。例题6：将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。针对练习：1、如左下图所示，把电水壶的3条接线按照安全用电的原则对应连接到插头上。2、...
