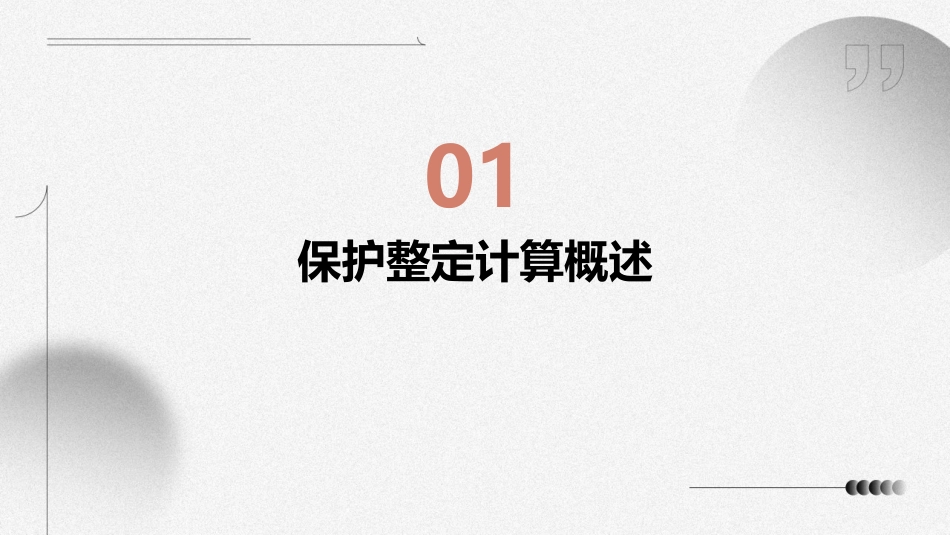

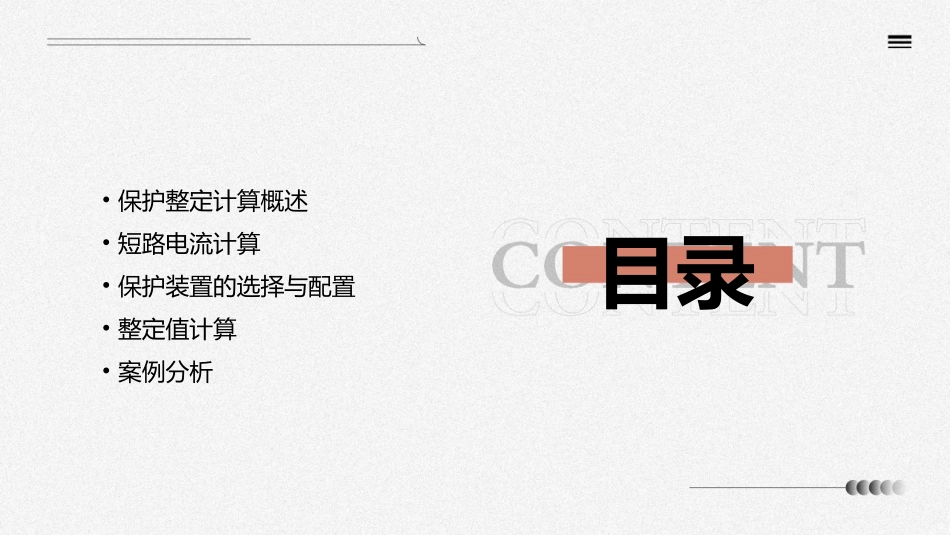

保护整定计算课件•保护整定计算概述•短路电流计算•保护装置的选择与配置•整定值计算•案例分析目录01保护整定计算概述保护整定计算是电力系统继电保护中的重要环节，通过对保护装置的参数进行整定，使其在特定的故障情况下能够正确、快速地动作，切除故障，保证系统的安全稳定运行。定义保护整定计算结果的准确性和可靠性直接关系到电力系统的安全稳定运行，错误的整定可能导致保护装置误动或拒动，造成严重的后果。重要性定义与重要性常用的保护整定计算方法包括短路电流计算、保护装置的配合计算、灵敏度校验等。方法短路电流计算→保护装置的配合计算→灵敏度校验→结果输出与优化。步骤计算方法与步骤对计算结果进行评估，判断其是否满足实际运行需求和安全要求。根据评估结果对计算参数进行调整和优化，以提高保护装置的性能和可靠性。计算结果的评估与优化优化评估02短路电流计算短路电流定义在电力系统正常运行中，相与相之间或相与地之间发生非正常连接时流过的电流。短路电流分类单相接地短路、两相短路、两相接地短路和三相短路。短路电流定义与分类基于欧姆定律计算短路电流，适用于小容量系统。欧姆定律法叠加法等效电压源法将系统中的元件分别进行短路计算，然后将结果进行叠加，适用于大容量系统。将系统中的元件等效为电压源，然后进行短路计算，适用于大容量系统。030201短路电流计算方法某35kV系统，变压器容量为20MVA，求三相短路电流。实例一某110kV系统，变压器容量为80MVA，求两相接地短路电流。实例二某220kV系统，变压器容量为150MVA，求单相接地短路电流。实例三短路电流计算实例03保护装置的选择与配置主要用于检测电流异常，如过流、欠流等，常用的有电磁型、晶体管型和集成电路型。电流保护装置用于检测电压异常，如过压、欠压等，常用的有感应型、晶体管型和集成电路型。电压保护装置用于检测线路或设备两侧电流差值，以保护线路或设备免受短路或接地故障影响，常用的有电磁型和集成电路型。差动保护装置用于检测线路阻抗变化，以保护线路免受远端短路影响，常用的有阻抗继电器和距离保护装置。距离保护装置保护装置的种类与特点保护装置的选择原则适应性原则根据被保护设备的特性、运行方式和故障类型，选择合适的保护装置。可靠性原则确保所选保护装置在正常运行和故障情况下都能可靠动作，避免误动或拒动。经济性原则在满足保护要求的前提下，尽量选择结构简单、维护方便、价格合理的保护装置。每个被保护设备配置一套独立的保护装置，适用于对设备保护要求较高的情况。单套配置每个被保护设备配置两套相同或不同的保护装置，以提高设备保护的可靠性和安全性。双重配置每个被保护设备配置多套保护装置，通过一定的逻辑关系实现设备的多重保护，进一步提高设备保护的可靠性和安全性。冗余配置保护装置的配置方案04整定值计算整定值定义整定值是指根据继电保护装置的特性参数和系统运行状态，通过计算得出的用于保护装置动作的阈值，用于判断系统是否发生故障或异常。计算方法整定值计算通常采用基于数学模型和物理原理的方法，根据系统的运行参数和保护装置的特性参数，通过一定的计算公式和逻辑判断，得出整定值。整定值定义与计算方法整定值计算实例短路电流计算根据系统的短路阻抗和短路电流的初始值，通过计算得出短路电流的稳态值和暂态值，作为整定值计算的依据。电压计算根据系统的运行参数和负荷分布情况，计算出各节点的电压，作为整定值计算的依据。整定值的调整应遵循安全、可靠、经济和灵活的原则，既要保证系统的安全稳定运行，又要考虑经济效益和运行灵活性。调整原则通过分析系统的运行状态和保护装置的动作情况，不断调整和优化整定值，以提高保护装置的正确动作率和系统的稳定性。优化方法整定值调整与优化05案例分析总结词：短路电流计算是电力系统中的重要环节，通过对某电厂短路电流的计算和分析，可以了解短路电流对电力系统的影响，为保护装置的选择和整定提供依据。详细描述1.计算某电厂的短路电流，包括各相短路电流和接地短路电流。2.分析短路电流对电力系统的影响，如电压波动、设备过载等。3.根据计算结果，选择合适...
