九年级物理 第十四章(欧姆定律)测试卷 苏科版试卷VIP免费

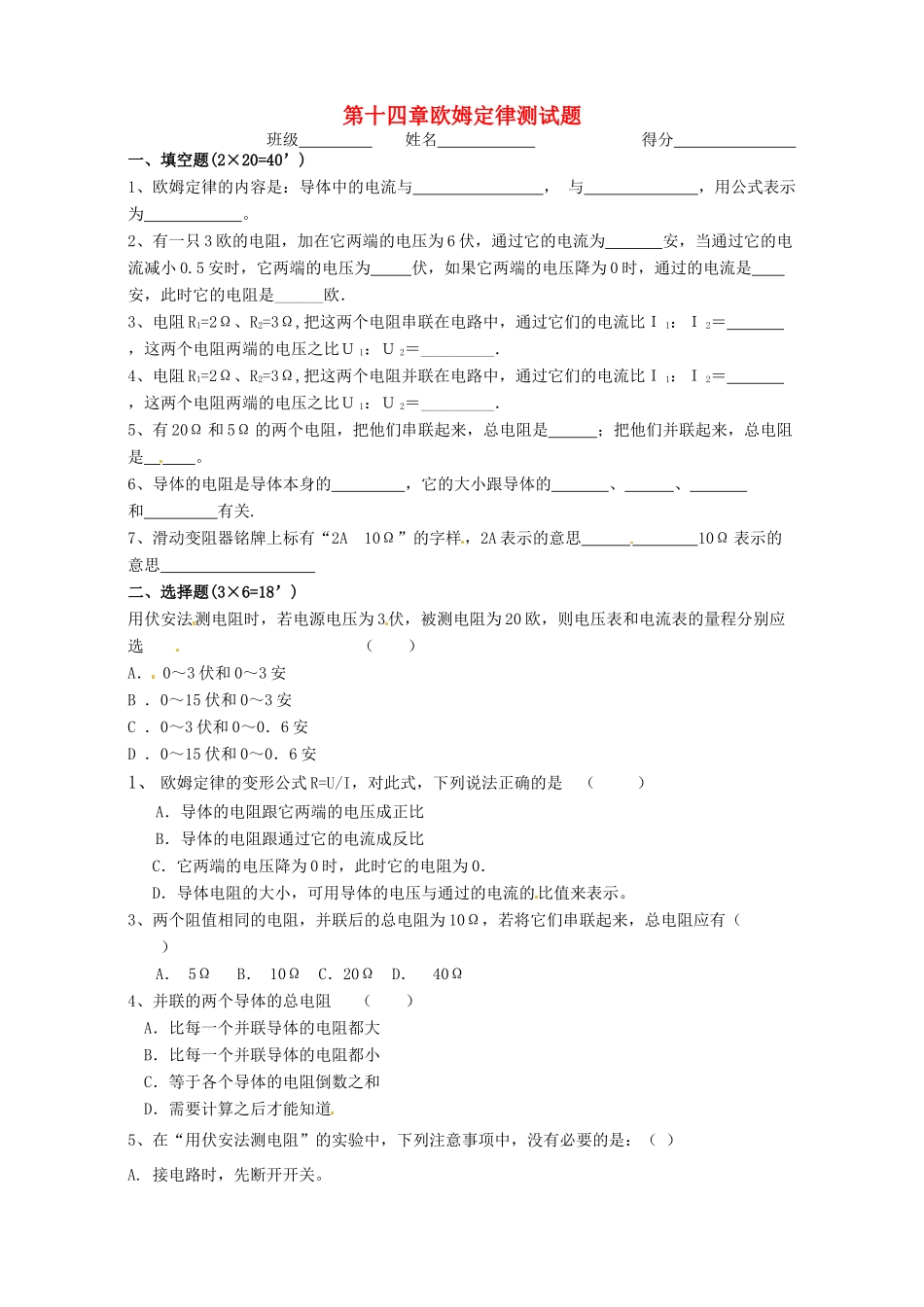

九年级物理 第十四章(欧姆定律)测试卷 苏科版试卷_第1页
1/3

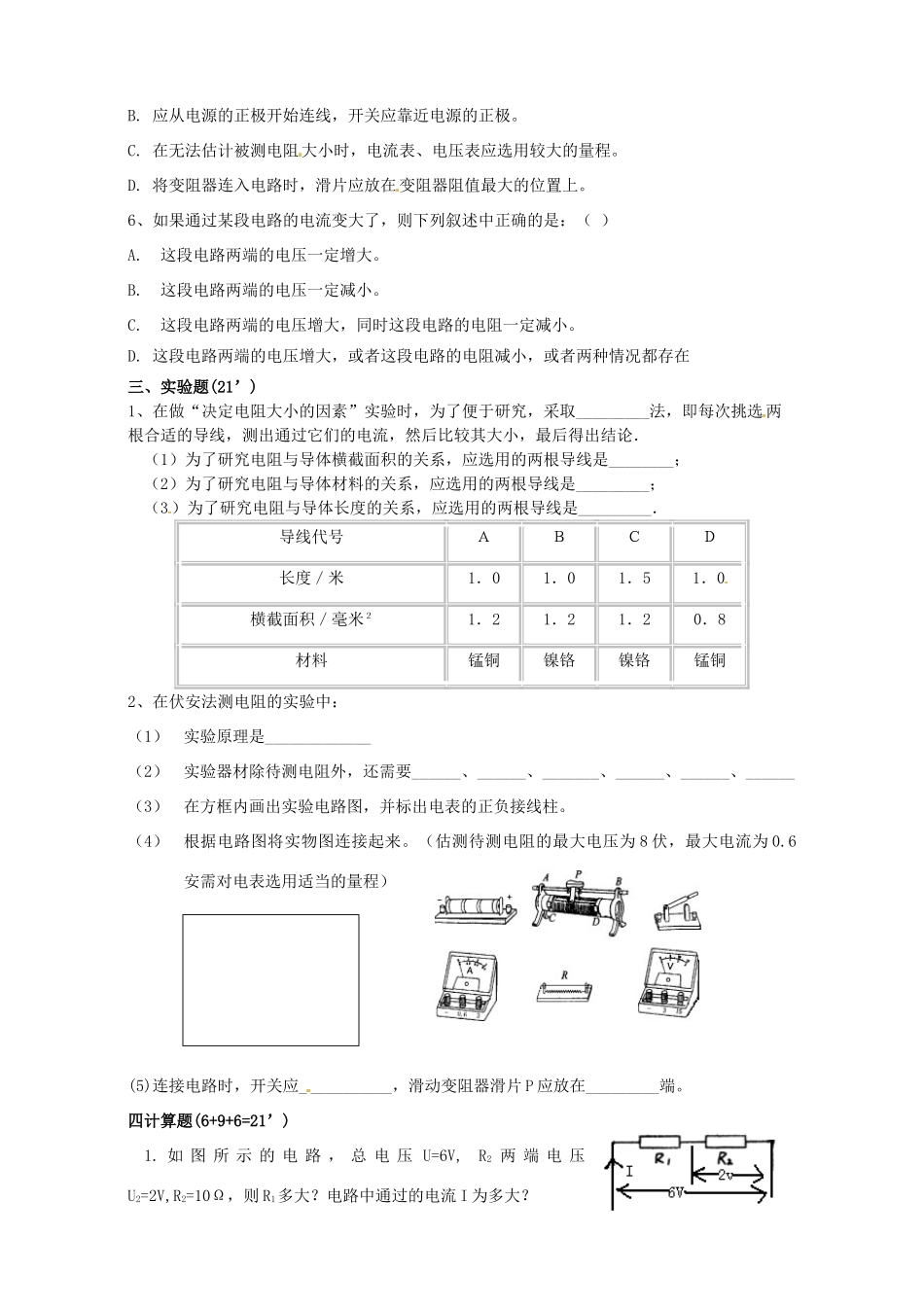

九年级物理 第十四章(欧姆定律)测试卷 苏科版试卷_第2页
2/3

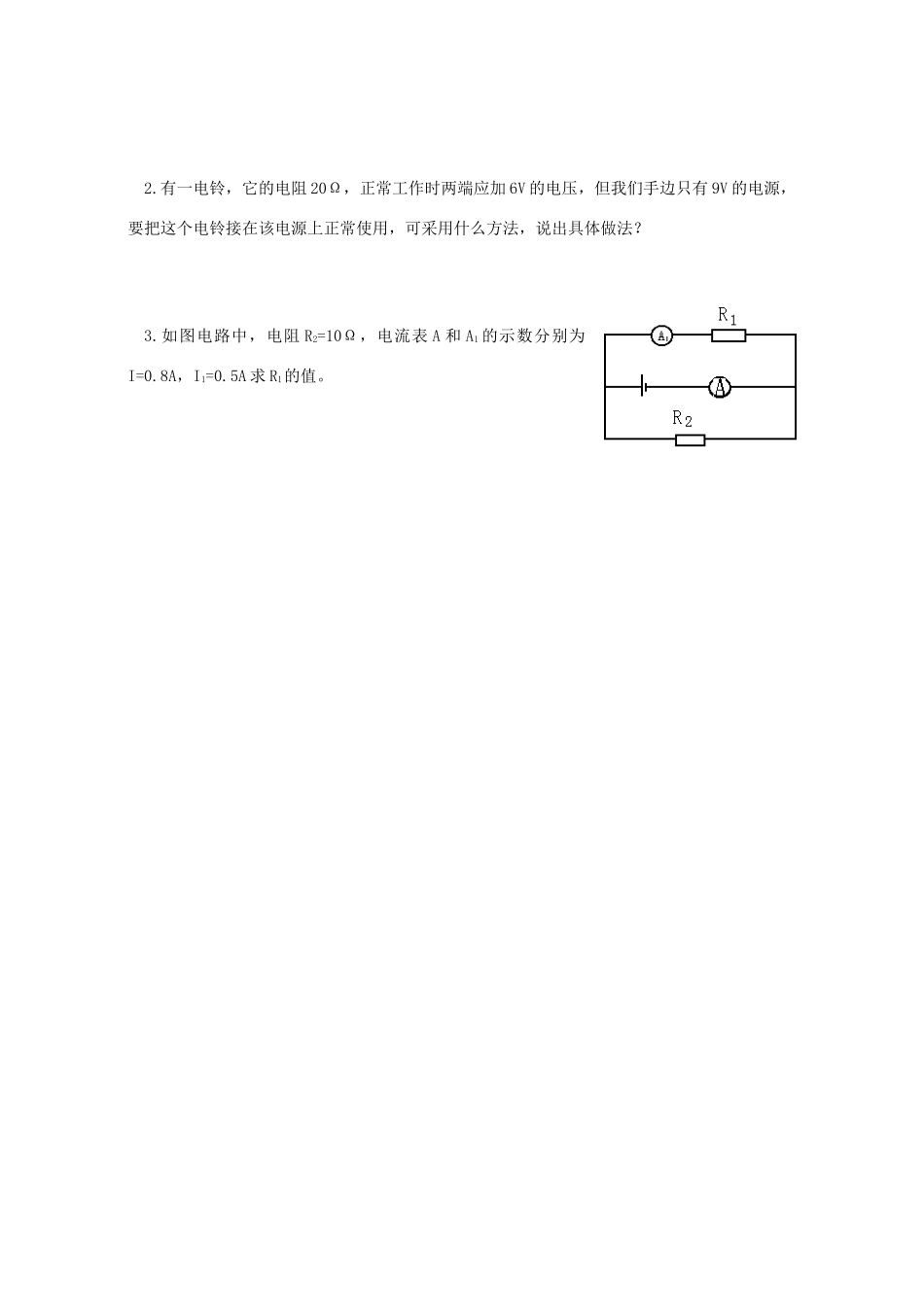

九年级物理 第十四章(欧姆定律)测试卷 苏科版试卷_第3页
3/3
第十四章欧姆定律测试题班级姓名得分一、填空题(2×20=40’)1、欧姆定律的内容是:导体中的电流与,与,用公式表示为。2、有一只3欧的电阻,加在它两端的电压为6伏,通过它的电流为安,当通过它的电流减小0.5安时,它两端的电压为伏,如果它两端的电压降为0时,通过的电流是安,此时它的电阻是______欧.3、电阻R1=2Ω、R2=3Ω,把这两个电阻串联在电路中,通过它们的电流比I1:I2=,这两个电阻两端的电压之比U1:U2=_________.4、电阻R1=2Ω、R2=3Ω,把这两个电阻并联在电路中,通过它们的电流比I1:I2=,这两个电阻两端的电压之比U1:U2=_________.5、有20Ω和5Ω的两个电阻,把他们串联起来,总电阻是;把他们并联起来,总电阻是。6、导体的电阻是导体本身的,它的大小跟导体的、、和有关.7、滑动变阻器铭牌上标有“2A10Ω”的字样,2A表示的意思10Ω表示的意思二、选择题(3×6=18’)用伏安法测电阻时,若电源电压为3伏,被测电阻为20欧,则电压表和电流表的量程分别应选()A.0~3伏和0~3安B.0~15伏和0~3安C.0~3伏和0~0.6安D.0~15伏和0~0.6安1、欧姆定律的变形公式R=U/I,对此式,下列说法正确的是()A.导体的电阻跟它两端的电压成正比B.导体的电阻跟通过它的电流成反比C.它两端的电压降为0时,此时它的电阻为0.D.导体电阻的大小,可用导体的电压与通过的电流的比值来表示。3、两个阻值相同的电阻,并联后的总电阻为10Ω,若将它们串联起来,总电阻应有()A.5ΩB.10ΩC.20ΩD.40Ω4、并联的两个导体的总电阻()A.比每一个并联导体的电阻都大B.比每一个并联导体的电阻都小C.等于各个导体的电阻倒数之和D.需要计算之后才能知道5、在“用伏安法测电阻”的实验中,下列注意事项中,没有必要的是:()A.接电路时,先断开开关。B.应从电源的正极开始连线,开关应靠近电源的正极。C.在无法估计被测电阻大小时,电流表、电压表应选用较大的量程。D.将变阻器连入电路时,滑片应放在变阻器阻值最大的位置上。6、如果通过某段电路的电流变大了,则下列叙述中正确的是:()A.这段电路两端的电压一定增大。B.这段电路两端的电压一定减小。C.这段电路两端的电压增大,同时这段电路的电阻一定减小。D.这段电路两端的电压增大,或者这段电路的电阻减小,或者两种情况都存在三、实验题(21’)1、在做“决定电阻大小的因素”实验时,为了便于研究,采取_________法,即每次挑选两根合适的导线,测出通过它们的电流,然后比较其大小,最后得出结论.(1)为了研究电阻与导体横截面积的关系,应选用的两根导线是________;(2)为了研究电阻与导体材料的关系,应选用的两根导线是_________;(3)为了研究电阻与导体长度的关系,应选用的两根导线是_________.导线代号ABCD长度/米1.01.01.51.0横截面积/毫米21.21.21.20.8材料锰铜镍铬镍铬锰铜2、在伏安法测电阻的实验中:(1)实验原理是_____________(2)实验器材除待测电阻外,还需要______、______、_______、______、______、______(3)在方框内画出实验电路图,并标出电表的正负接线柱。(4)根据电路图将实物图连接起来。(估测待测电阻的最大电压为8伏,最大电流为0.6安需对电表选用适当的量程)(5)连接电路时,开关应___________,滑动变阻器滑片P应放在_________端。四计算题(6+9+6=21’)1.如图所示的电路,总电压U=6V,R2两端电压U2=2V,R2=10Ω,则R1多大?电路中通过的电流I为多大?2.有一电铃,它的电阻20Ω,正常工作时两端应加6V的电压,但我们手边只有9V的电源,要把这个电铃接在该电源上正常使用,可采用什么方法,说出具体做法?3.如图电路中,电阻R2=10Ω,电流表A和A1的示数分别为I=0.8A,I1=0.5A求R1的值。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理 第十四章(欧姆定律)测试卷 苏科版试卷
