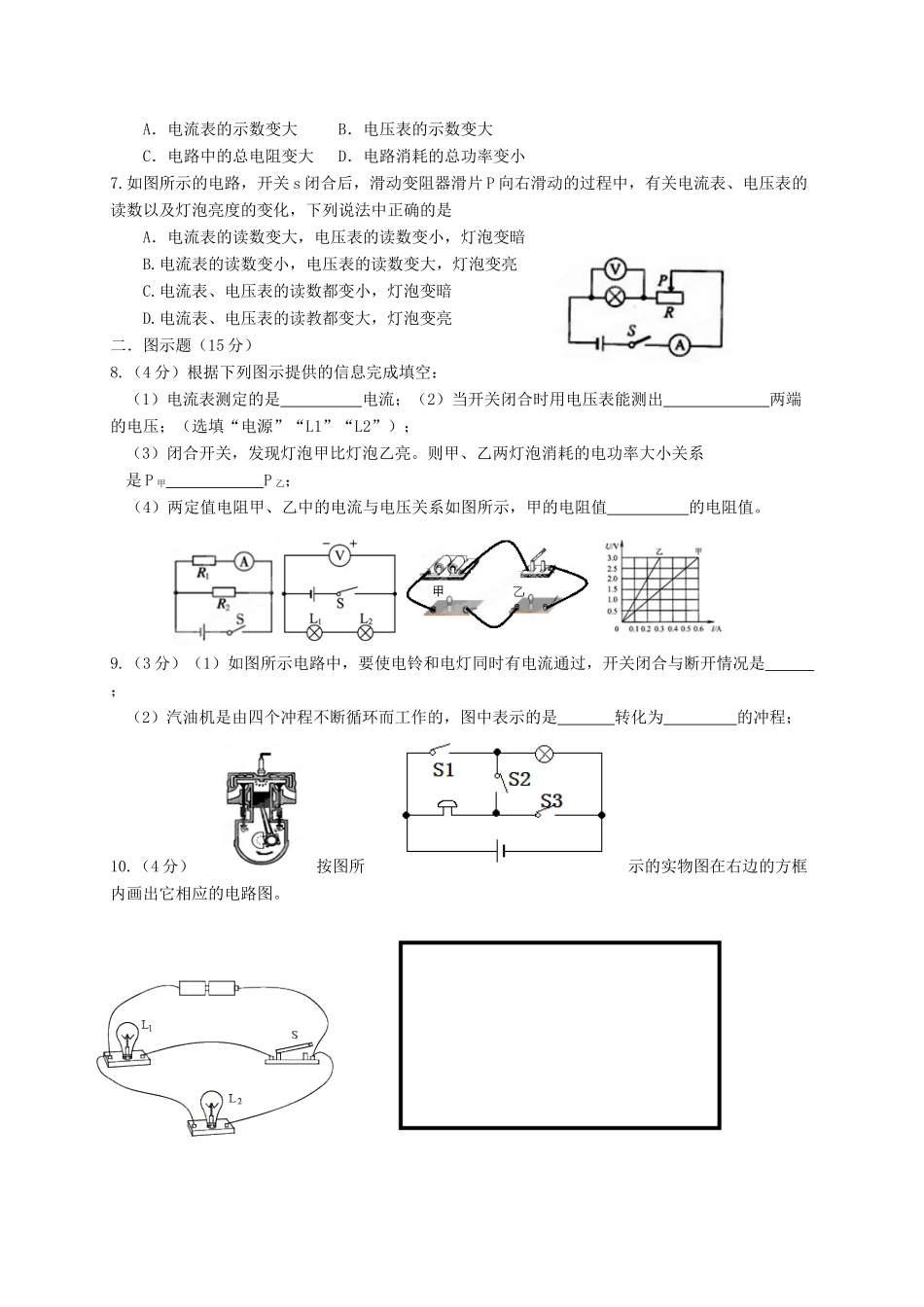

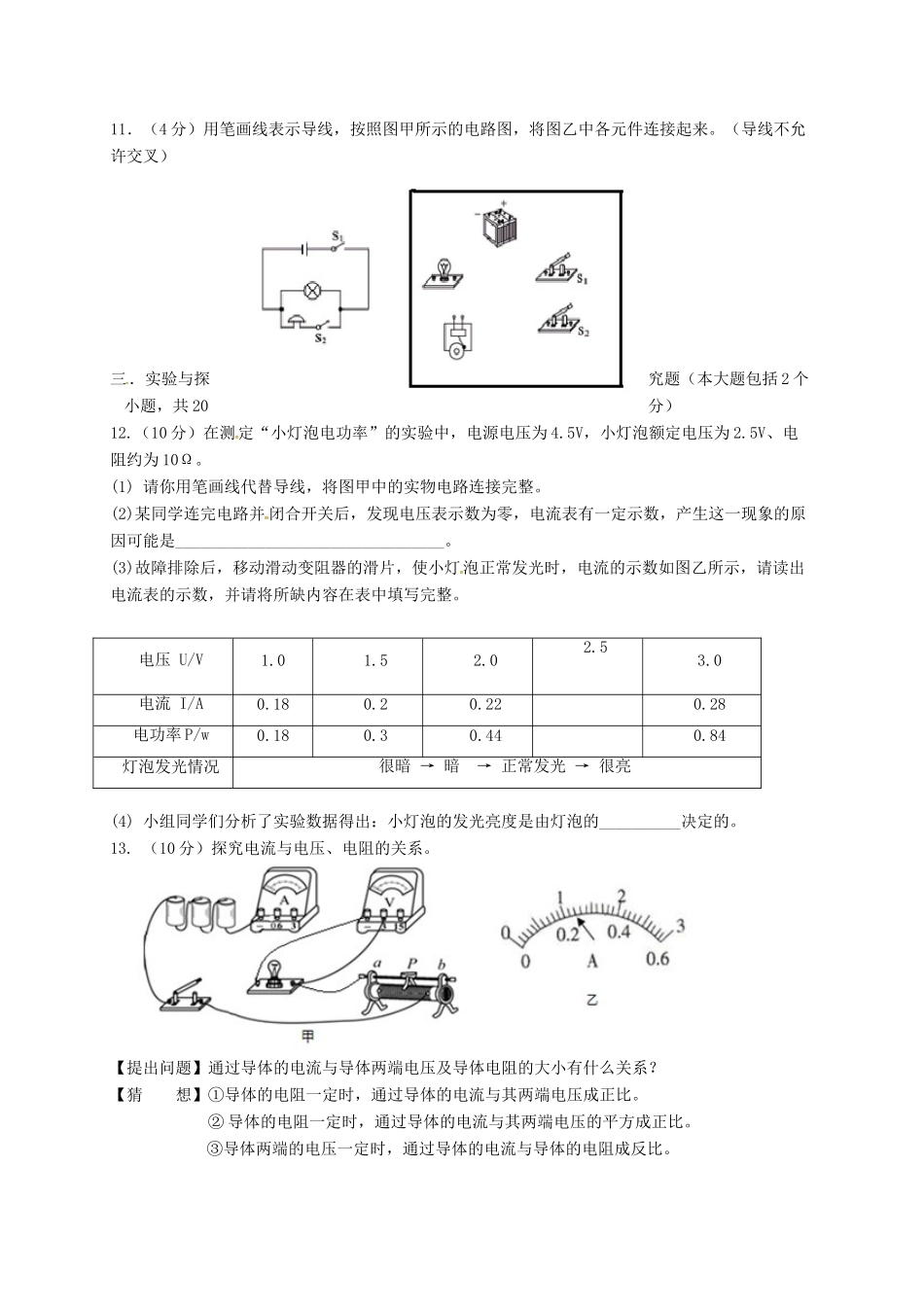

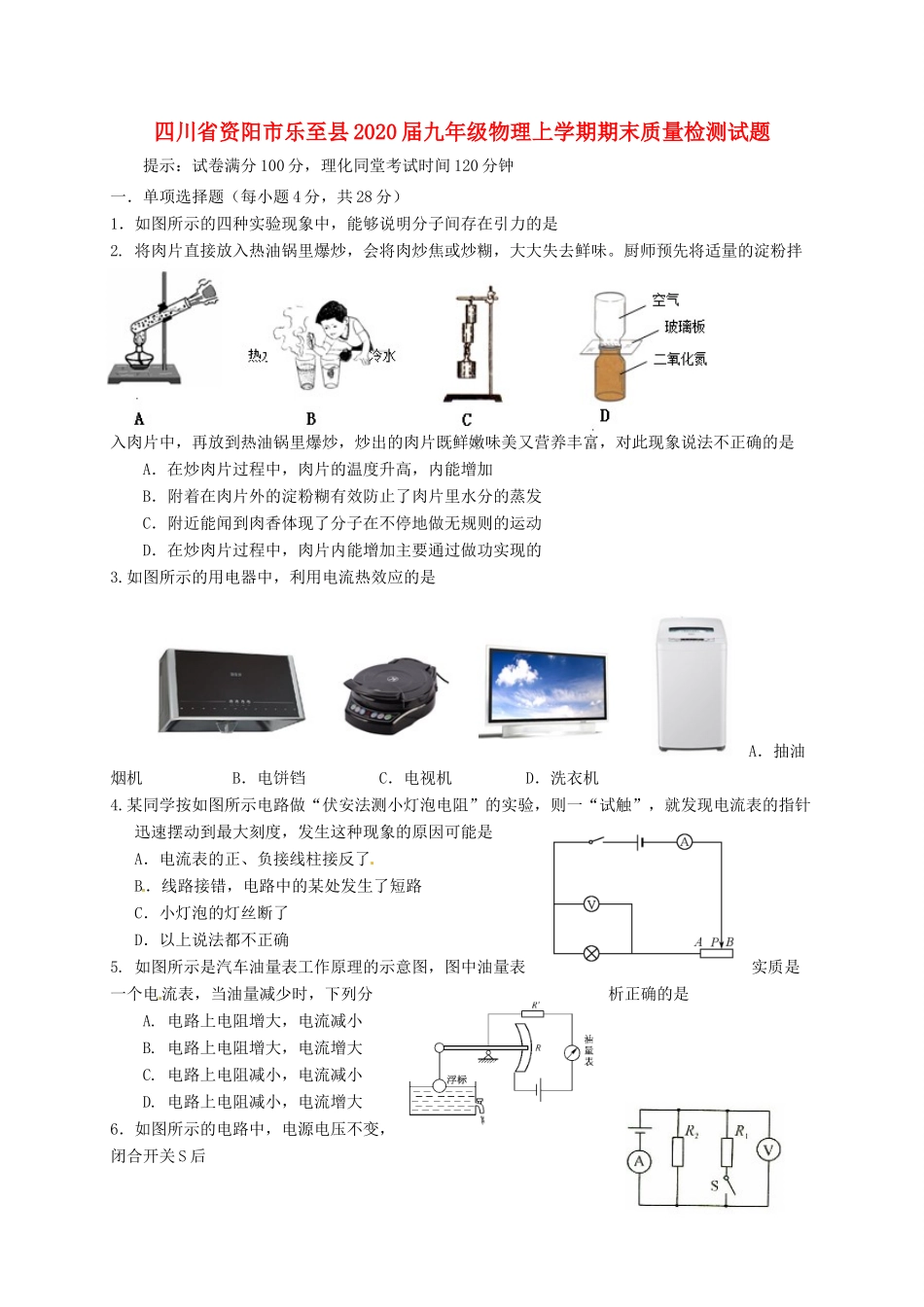

四川省资阳市乐至县2020届九年级物理上学期期末质量检测试题提示：试卷满分100分，理化同堂考试时间120分钟一．单项选择题（每小题4分，共28分）1．如图所示的四种实验现象中，能够说明分子间存在引力的是2.将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味。厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是A．在炒肉片过程中，肉片的温度升高，内能增加B．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发C．附近能闻到肉香体现了分子在不停地做无规则的运动D．在炒肉片过程中，肉片内能增加主要通过做功实现的3.如图所示的用电器中，利用电流热效应的是A．抽油烟机B．电饼铛C．电视机D．洗衣机4.某同学按如图所示电路做“伏安法测小灯泡电阻”的实验，则一“试触”，就发现电流表的指针迅速摆动到最大刻度，发生这种现象的原因可能是A．电流表的正、负接线柱接反了B．线路接错，电路中的某处发生了短路C．小灯泡的灯丝断了D．以上说法都不正确5.如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时，下列分析正确的是A.电路上电阻增大，电流减小B.电路上电阻增大，电流增大C.电路上电阻减小，电流减小D.电路上电阻减小，电流增大6．如图所示的电路中，电源电压不变，闭合开关S后A．电流表的示数变大B．电压表的示数变大C．电路中的总电阻变大D．电路消耗的总功率变小7.如图所示的电路，开关s闭合后，滑动变阻器滑片P向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是A．电流表的读数变大，电压表的读数变小，灯泡变暗B.电流表的读数变小，电压表的读数变大，灯泡变亮C.电流表、电压表的读数都变小，灯泡变暗D.电流表、电压表的读教都变大，灯泡变亮二．图示题（15分）8.（4分）根据下列图示提供的信息完成填空：（1）电流表测定的是电流；（2）当开关闭合时用电压表能测出两端的电压；（选填“电源”“L1”“L2”）；（3）闭合开关，发现灯泡甲比灯泡乙亮。则甲、乙两灯泡消耗的电功率大小关系是P甲P乙；（4）两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻值的电阻值。9.（3分）（1）如图所示电路中，要使电铃和电灯同时有电流通过，开关闭合与断开情况是；（2）汽油机是由四个冲程不断循环而工作的，图中表示的是转化为的冲程；10.（4分）按图所示的实物图在右边的方框内画出它相应的电路图。11．（4分）用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）三．实验与探究题（本大题包括2个小题，共20分）12.（10分）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。(2)某同学连完电路并闭合开关后，发现电压表示数为零，电流表有一定示数，产生这一现象的原因可能是_________________________________。(3)故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如图乙所示，请读出电流表的示数，并请将所缺内容在表中填写完整。电压U/V1.01.52.02.53.0电流I/A0.180.20.220.28电功率P/w0.180.30.440.84灯泡发光情况很暗→暗→正常发光→很亮(4)小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的__________决定的。13.（10分）探究电流与电压、电阻的关系。【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？【猜想】①导体的电阻一定时，通过导体的电流与其两端电压成正比。②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。③导体两端的电压一定时，通过导体的电流与导体的电阻成反比。+-0.63A3V15【实验器材】电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（20Ω2A、50Ω1A），导线若干。【实验过程】（1）根据图所示实物图在虚线框内画出电路图。（2）小明移动滑动变阻器，通过改变定值电阻R两端的电压，测得电流、电压的值如表一。分析数据可得出猜想是正确的。表...
