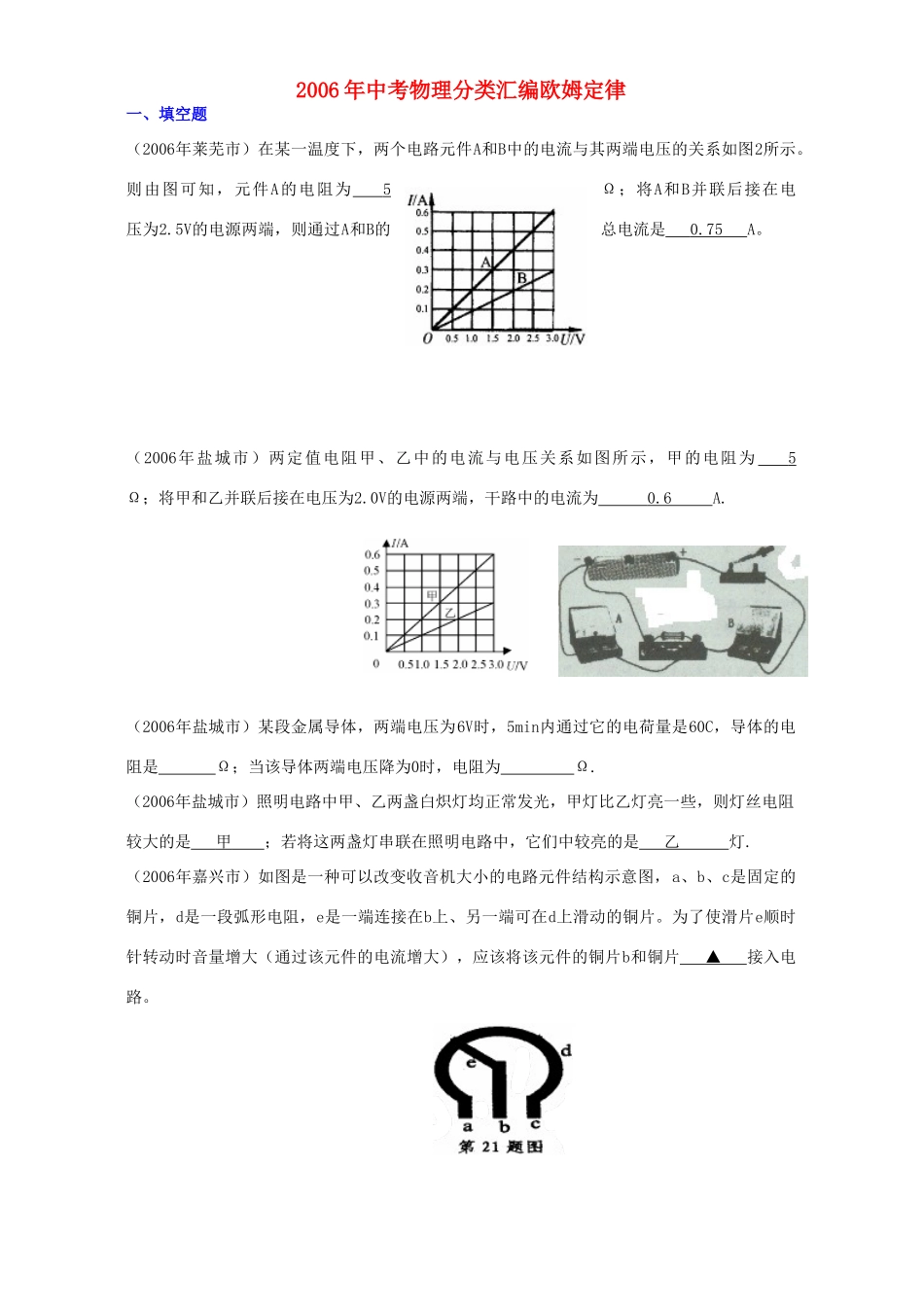

2006年中考物理分类汇编欧姆定律一、填空题（2006年莱芜市）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图2所示。则由图可知，元件A的电阻为5Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是0.75A。（2006年盐城市）两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为5Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为0.6A.（2006年盐城市）某段金属导体，两端电压为6V时，5min内通过它的电荷量是60C，导体的电阻是Ω；当该导体两端电压降为0时，电阻为Ω.（2006年盐城市）照明电路中甲、乙两盏白炽灯均正常发光，甲灯比乙灯亮一些，则灯丝电阻较大的是甲；若将这两盏灯串联在照明电路中，它们中较亮的是乙灯.（2006年嘉兴市）如图是一种可以改变收音机大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片b和铜片▲接入电路。（2006年福州市）如图12所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R，的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V。则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V。（2006年太原市）17.图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向力端滑动，变阻器连人电路的电阻变小，电流表的示数变大．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．（2006年陕西省课改区）如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的A点用导线连接起来。（2006年陕西省课改区）如图所示电路中，电源电压为3V且保持不变，R=10Ω，滑动变阻器的最大阻值R’＝20Ω.当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是0.3A～0.1A（或0.1A～0.3A）.（2006年北京市）24．如图所示，电源两端的电压为12V，且保持不变，电阻R1与R2的比值是4﹕1。当开关S1闭合、S2断开时，10s内电流通过R1产生的热量是24J；当开关S1断开、S2闭合时，电流表示数为0.3A，则电阻R3的阻值是Ω。（2006年上海浦东）在图6所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将______(选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表示数按从小到大顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为______伏。（2006年黄冈市）12．一串小彩灯，每个小彩灯规格为“4V0.3A”，如图所示，在正常情况下，细金属丝由于表面氧化铜而与灯丝支架不导通，若加上200V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通。已知灯丝冷时电阻为2Ω，热时电阻为20Ω，将这一串小彩灯串联在220V电路中，在使彩灯正常发光情况下，应串联个小彩灯，此时电路总电阻为Ω，在1h内消耗的电能为J。当其中一只彩灯灯丝烧断瞬间，细金属丝两端电压达到V，故细金属丝与灯丝支架导通，保证其它灯泡继续发光。二、选择题（2006年潍坊市）若常温下的超导体研制成功，则它将适合于做（B）A.保险丝B.输电线C.电炉丝D.滑动变阻器的线圈（2006年济宁市课改区）如图5所示，电源电压不变，当开关S闭合时，电表示数的变化情况是(C).A．电流表、电压表示数均变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大（2006年南通市课改区）A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是A．IA=IBB．IA>IBC．UA=UBD．UA>UB（2006年杭州市）根据欧姆定律公式I=，可变形得到R=。对此，下列说法中正确的是A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流强度成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流强度无...
