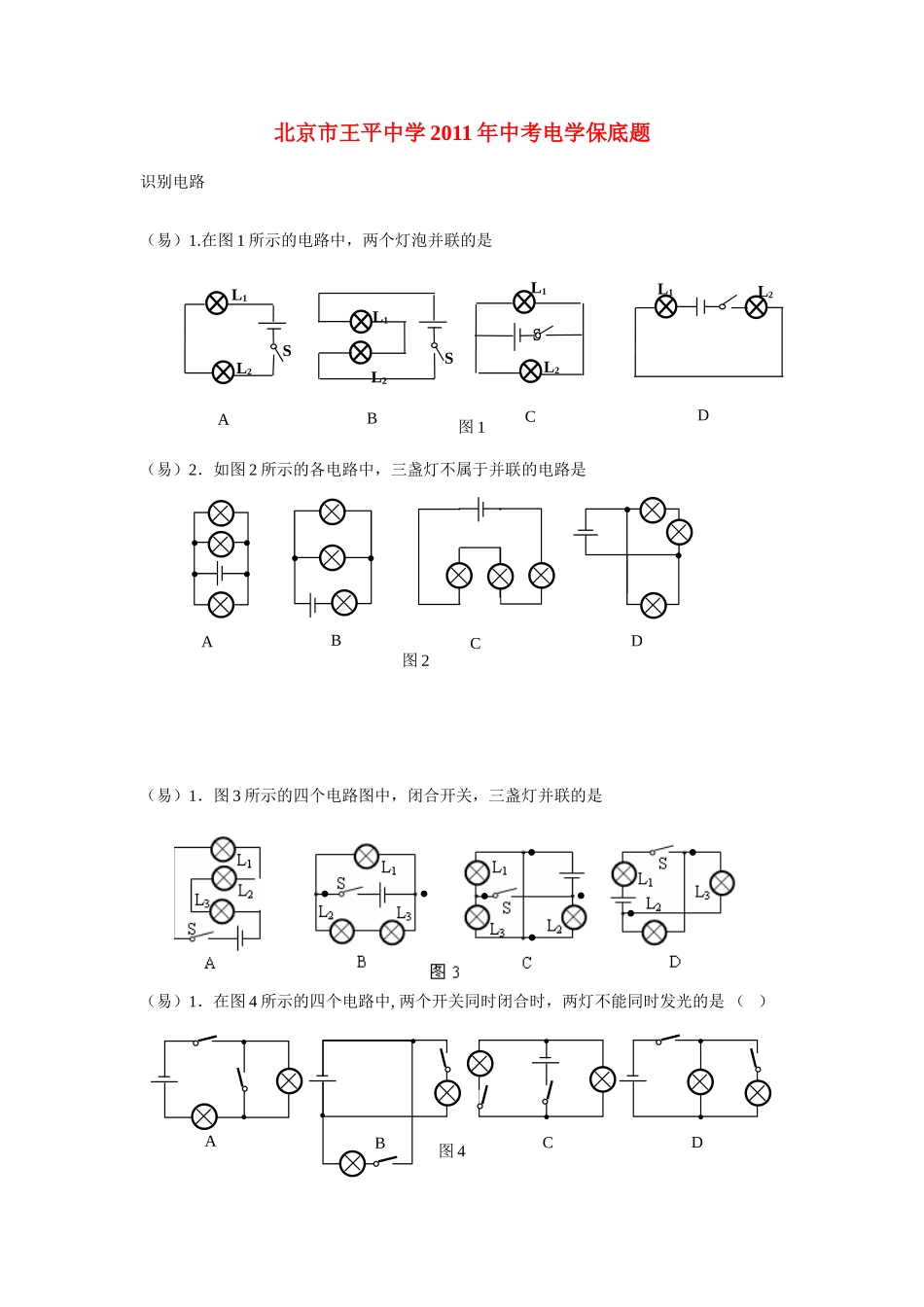

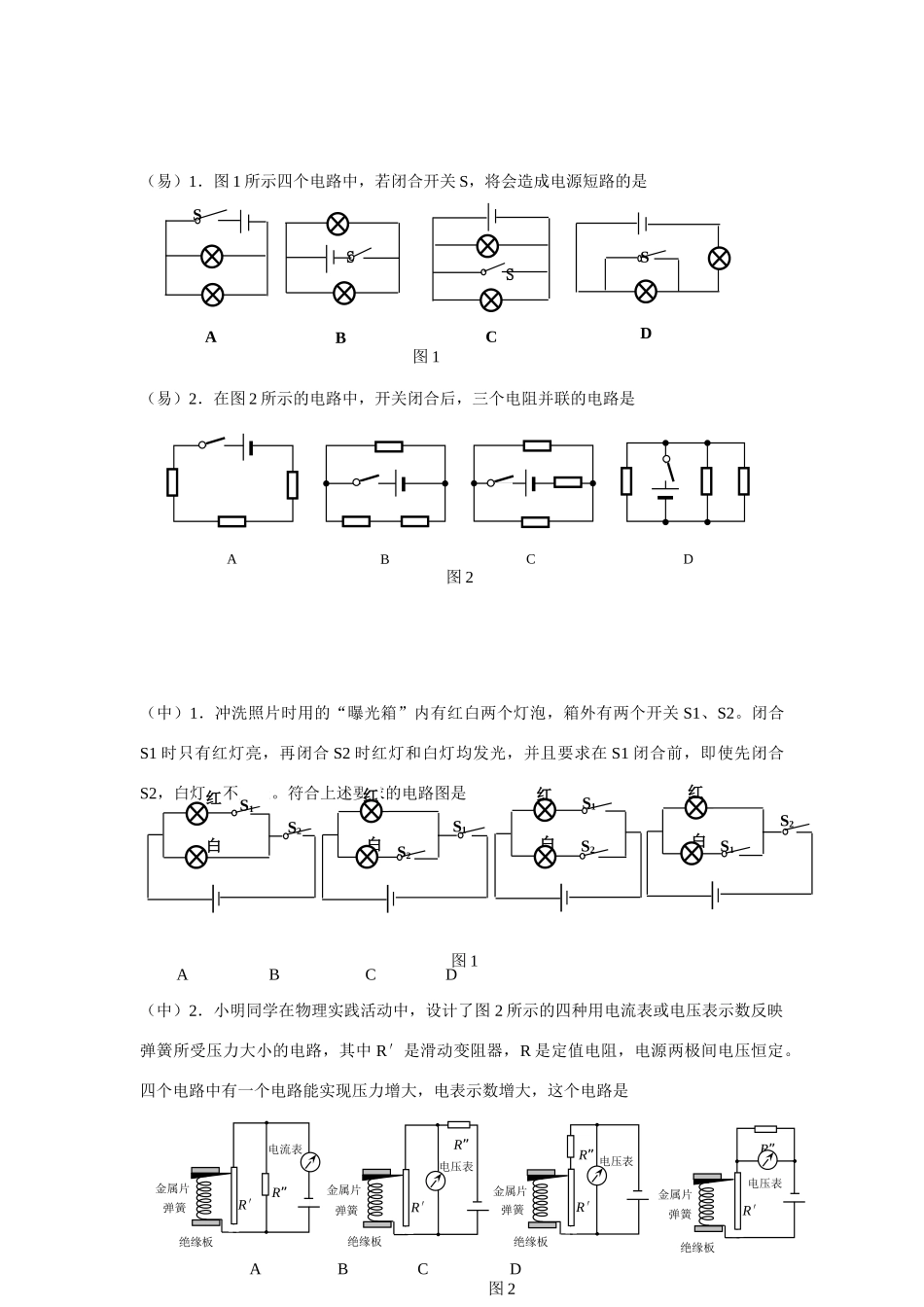

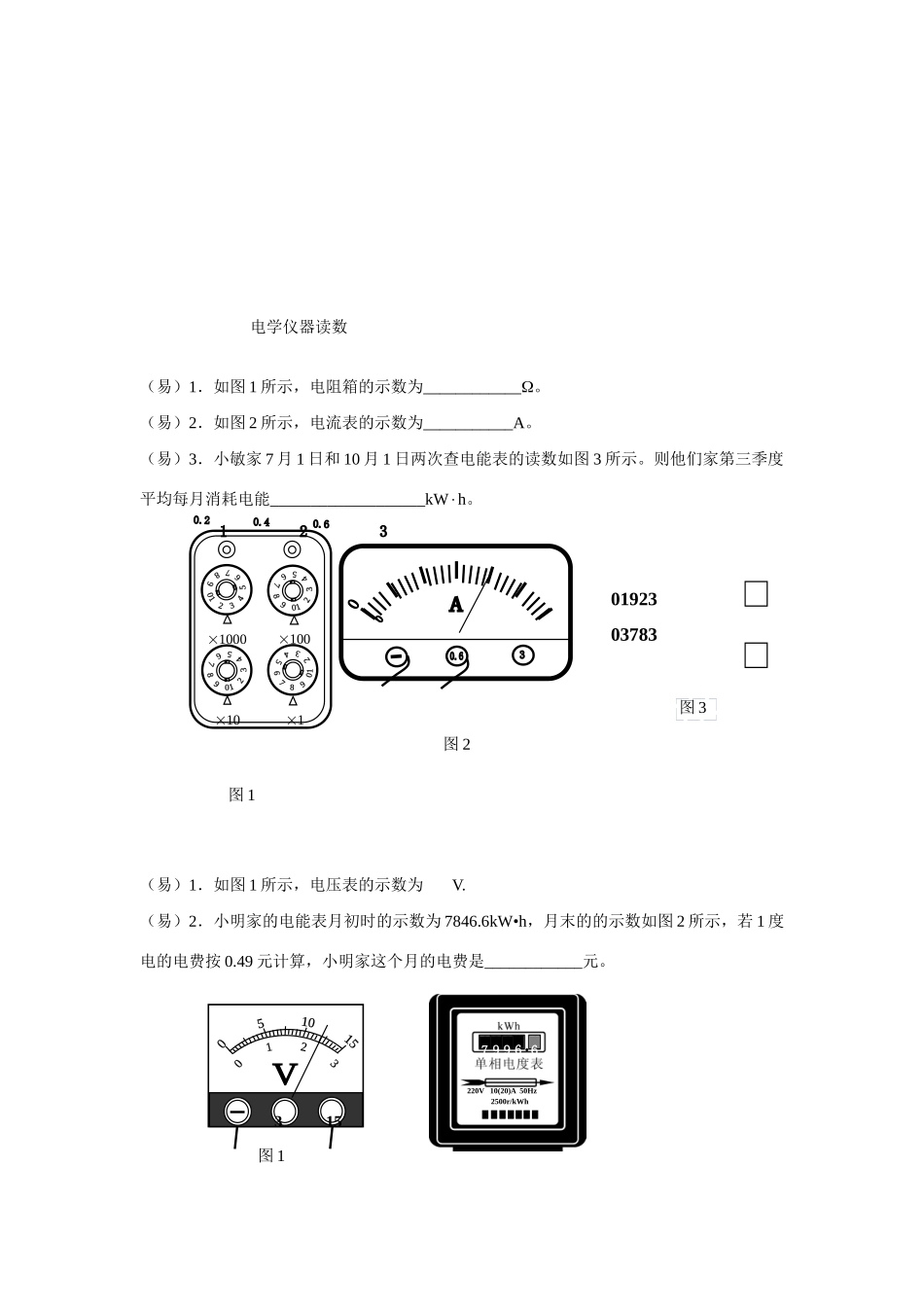

北京市王平中学2011年中考电学保底题识别电路(易)1.在图1所示的电路中,两个灯泡并联的是(易)2.如图2所示的各电路中,三盏灯不属于并联的电路是(易)1.图3所示的四个电路图中,闭合开关,三盏灯并联的是(易)1.在图4所示的四个电路中,两个开关同时闭合时,两灯不能同时发光的是()图1ABCD图2L1L2SL1L2SL1L2SL1L2ABCDABCD图4(易)1.图1所示四个电路中,若闭合开关S,将会造成电源短路的是(易)2.在图2所示的电路中,开关闭合后,三个电阻并联的电路是(中)1.冲洗照片时用的“曝光箱”内有红白两个灯泡,箱外有两个开关S1、S2。闭合S1时只有红灯亮,再闭合S2时红灯和白灯均发光,并且要求在S1闭合前,即使先闭合S2,白灯也不发光。符合上述要求的电路图是ABCD(中)2.小明同学在物理实践活动中,设计了图2所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R′是滑动变阻器,R是定值电阻,电源两极间电压恒定。四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是ABCD金属片R′R”电压表绝缘板弹簧电流表金属片R′绝缘板R”弹簧电流表图2R′R”电压表金属片绝缘板弹簧电压表R′R”金属片绝缘板弹簧电压表白红S1S2S2白S1红S2白S1红S1S2白红图1图2BACD图1SASSSBCD电学仪器读数(易)1.如图1所示,电阻箱的示数为____________。(易)2.如图2所示,电流表的示数为___________A。(易)3.小敏家7月1日和10月1日两次查电能表的读数如图3所示。则他们家第三季度平均每月消耗电能___________________kWh。(易)1.如图1所示,电压表的示数为V.(易)2.小明家的电能表月初时的示数为7846.6kW•h,月末的的示数如图2所示,若1度电的电费按0.49元计算,小明家这个月的电费是____________元。01923037837220V10(20)A50Hz2500r/kWh9966图31100100010图1315图1图2(易)3.如图3所示,关于电阻箱、电压表和电能表,下列说法中正确的是()A.电阻箱的示数是132ΩB.电压表的示数可能是10VC.千瓦时是电功率的单位D.电能表的示数是78316kW·h家庭电路与安全用电(易)1.经验证明,只有不高于V的电压对人体是安全的。(易)2.在家庭电路中,火线和零线之间的电压是,控制电灯的开关和电灯应联,电灯和其它用电器应联在火线和零线之间。(易)3.图1告诉我们,如果发生触电事故,应该立即或。4.图4中,符合安全用电原则的做法是图21100100010图3图1(易)1.如图1所示的四种做法中,符合安全用电要求的是()(易)2.家庭生活中,下列估测符合事实的是A.对人体的安全电压不高于36VB.家用彩电的电功率约为2000WC.手电筒中的电流大约是20AD.白炽灯正常工作时通过灯丝的电流大约是0.2A(易)3.电冰箱、洗衣机、电暖器等家用电器都用三脚插头,其目的是为了A.节约电能B.防止家用电器外壳带电时发生触电事故C.延长家用电器使用寿命D.使家用电器获得电能(中)有些家用电器没有电源开关,例如电冰箱的三线插头插到插座上就开始工作了。为了便于控制,技术人员设计了带有开关的插座,用这个开关就可以控制接在插座上的用电器的通断。图甲所示就是带有按键式开关的三线插座外形。打开插座的盖板,可以看到接线板上有五个接线柱,如图1乙所示。请你依照安全用电的要求,将这个带开关的三线插座接在电路中。更换灯泡要先切断电源A图1用湿布擦开着的电视B用湿布擦带电的插座C通电导线接触高温物体D图2用绝缘棒将电线挑开绝缘皮破损在电线上晾衣服电视天线碰到电线ABCD(中)1.把如图中的拉线开关、螺口灯泡和三孔插座正确地连入家庭电路中(要求用拉线开关控制螺口灯泡).(多选题)2.造成家庭电路中的保险丝熔断的原因,可能是电路中A.发生了断路的故障B.发生了短路的故障C.同时工作的用电器过多D.接入功率过大的用电器(多选题)3.电能的利用给人们的生产、生活带来了很多方便,但如果使用不当也会给人们带来危害,下列做法中符合安全用电的是A.更换灯泡或维修电路时要先断开电源B.开关要接在火线与用电器之间C.用电器的金属外壳要接地D.同时使用多个大功率用电器电与磁(易)1.在奥斯特发现“电生磁”的启发下...
