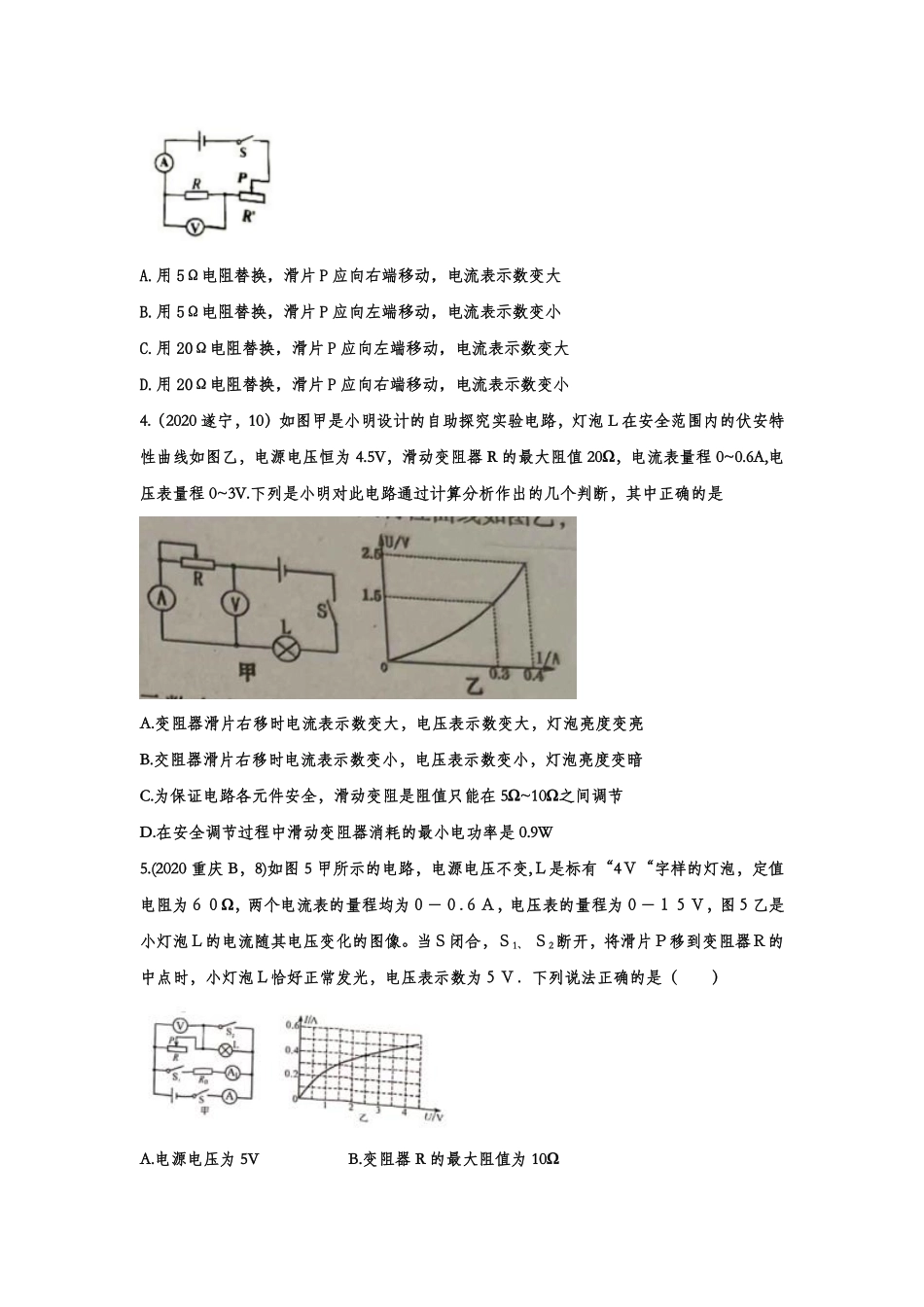

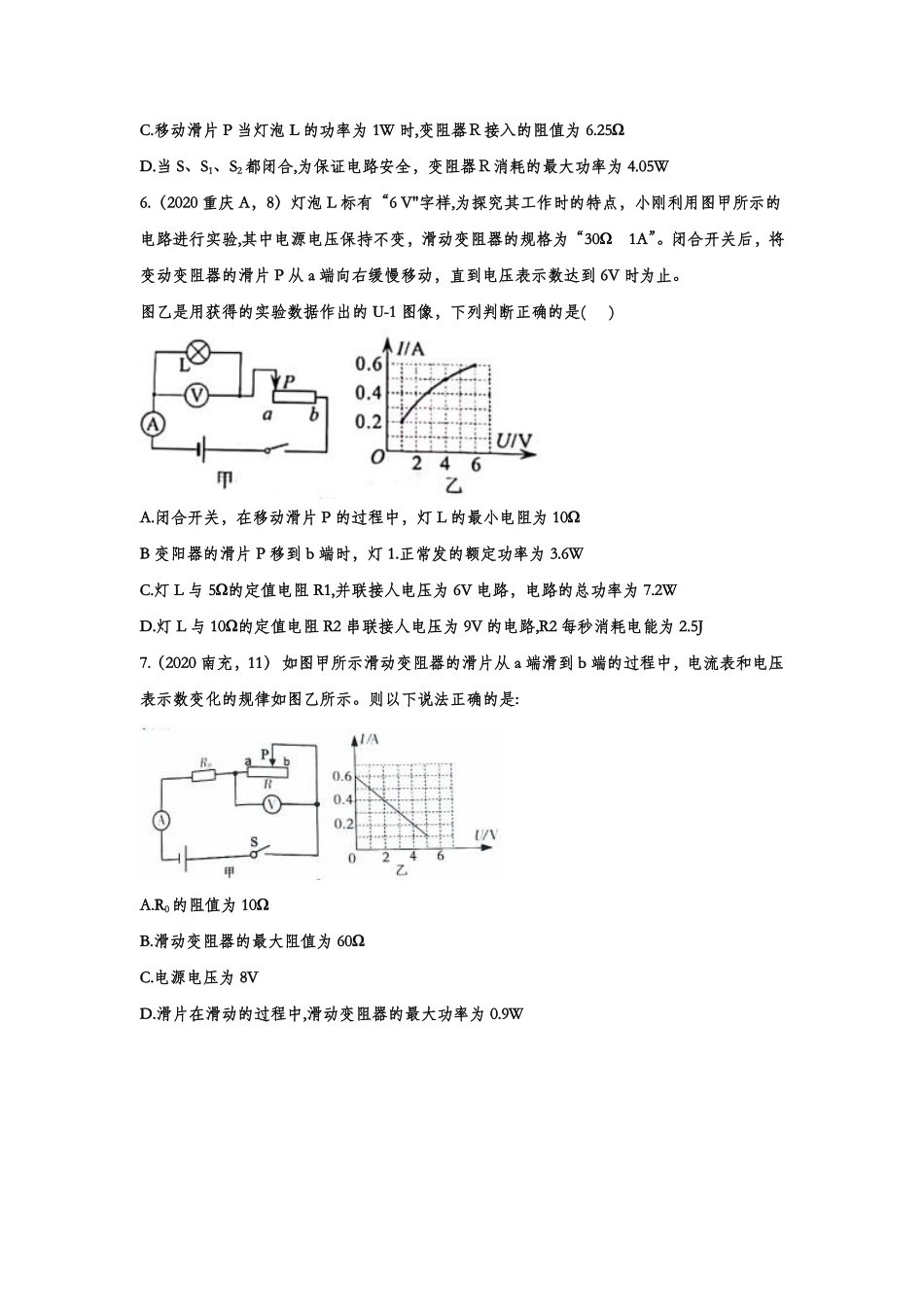

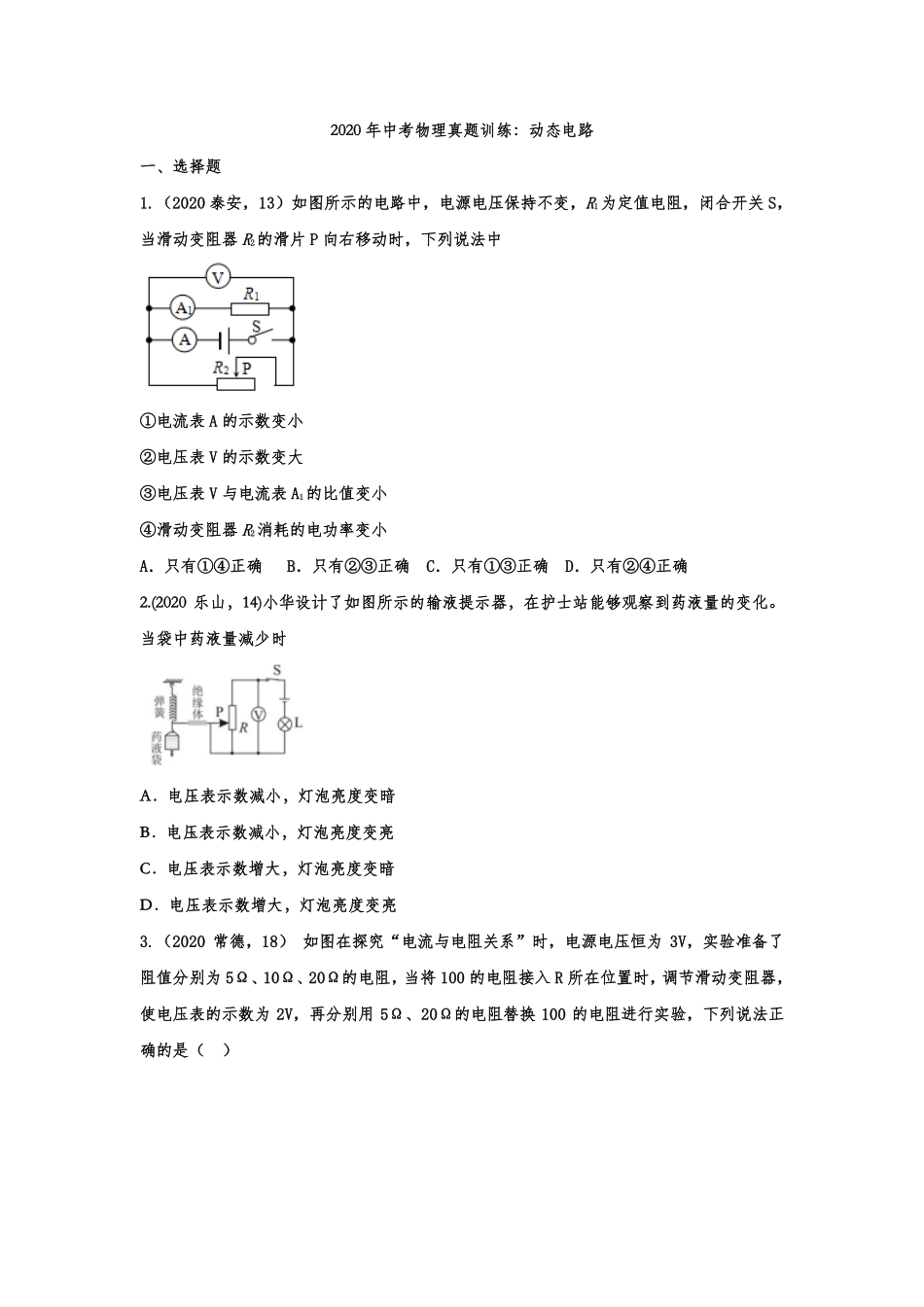

2020年中考物理真题训练：动态电路一、选择题1.（2020泰安，13）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A．只有①④正确B．只有②③正确C．只有①③正确D．只有②④正确2.(2020乐山，14)小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时A．电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮3.（2020常德，18）如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行实验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小4.（2020遂宁，10）如图甲是小明设计的自助探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个判断，其中正确的是A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗C.为保证电路各元件安全，滑动变阻是阻值只能在5Ω~10Ω之间调节D.在安全调节过程中滑动变阻器消耗的最小电功率是0.9W5.(2020重庆B，8)如图5甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为６０Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图５乙是小灯泡Ｌ的电流随其电压变化的图像。当Ｓ闭合，Ｓ1、Ｓ2断开，将滑片Ｐ移到变阻器Ｒ的中点时，小灯泡Ｌ恰好正常发光，电压表示数为５Ｖ．下列说法正确的是（）A.电源电压为5VB.变阻器R的最大阻值为10ΩC.移动滑片P当灯泡L的功率为1W时,变阻器Ｒ接入的阻值为6.25ΩD.当S、S1、S2都闭合,为保证电路安全，变阻器Ｒ消耗的最大功率为4.05W6.（2020重庆A，8）灯泡L标有“6V"字样,为探究其工作时的特点，小刚利用图甲所示的电路进行实验,其中电源电压保持不变，滑动变阻器的规格为“30Ω1A”。闭合开关后，将变动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的U-1图像，下列判断正确的是()A.闭合开关，在移动滑片P的过程中，灯L的最小电阻为10ΩB变阳器的滑片P移到b端时，灯1.正常发的额定功率为3.6WC.灯L与5Ω的定值电阻R1,并联接人电压为6V电路，电路的总功率为7.2WD.灯L与10Ω的定值电阻R2串联接人电压为9V的电路,R2每秒消耗电能为2.5J7.（2020南充，11）如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。则以下说法正确的是:A.R0的阻值为10ΩB.滑动变阻器的最大阻值为60ΩC.电源电压为8VD.滑片在滑动的过程中,滑动变阻器的最大功率为0.9W8.（2020南充，9）如图6所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是:灯L亮度变暗B.电压表V与电流表A1示数之比不变C.电路的总功率变小D.电压表示数变大9.（2020黔东南，8）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持3V不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是（）A.定值电阻R1的阻值是5ΩB.滑动变阻器的阻值范围是0～10ΩC.当滑片P移到b端时，电路消耗的总功率为1.8WD.若滑动变阻器R2出现接触不良时，电流表示数为0，电压表示数为3V二、填空与实验题1.（2020重庆A，11）图中电源电压为6V并保持不变，定值电限R为10Ω.滑动变阳器R标有"20Ω0.5A"字样，电流表量程为“0-0.6A".电压表量程为-0-3V"...
