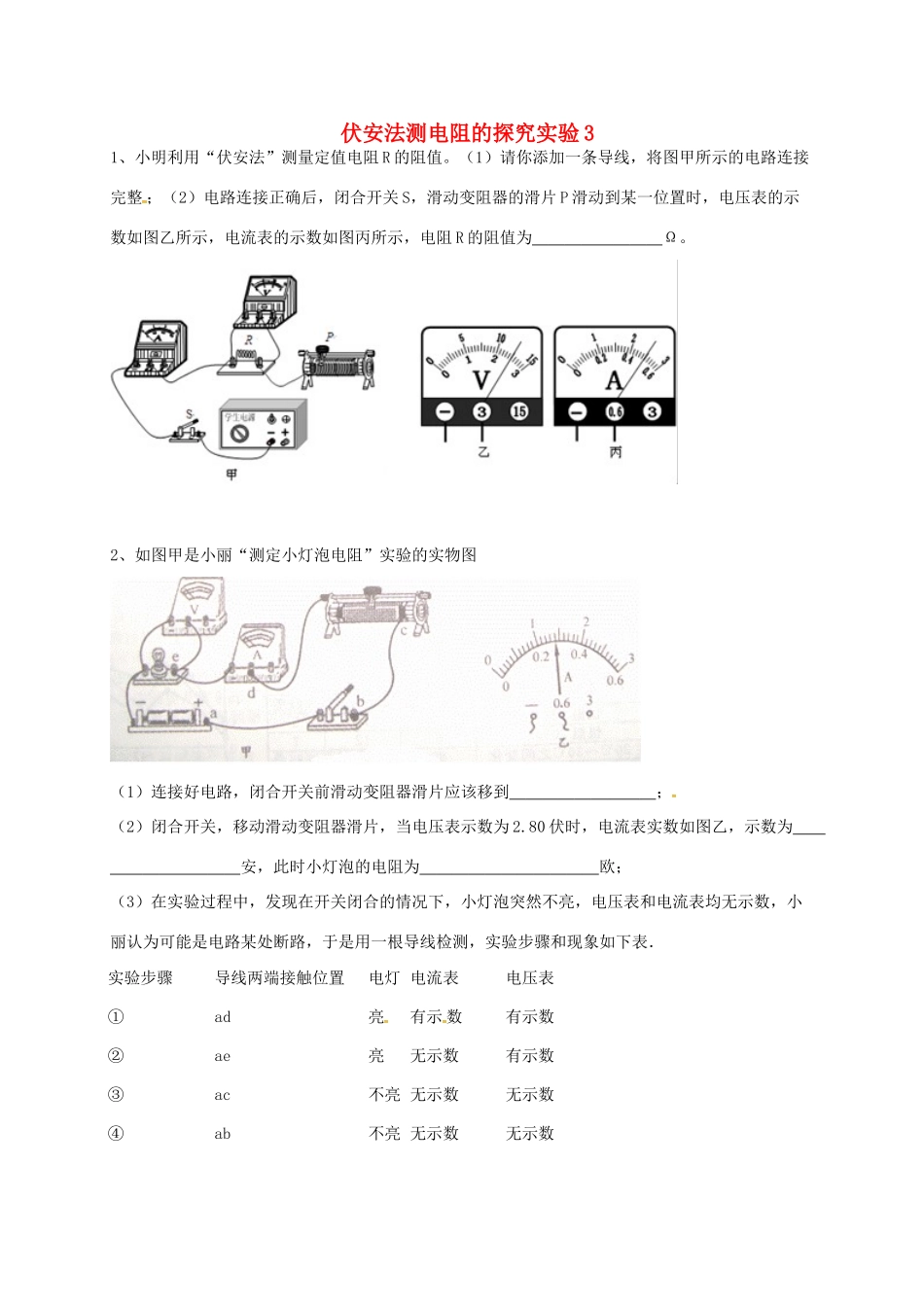

伏安法测电阻的探究实验31、小明利用“伏安法”测量定值电阻R的阻值
（1）请你添加一条导线，将图甲所示的电路连接完整；（2）电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，电阻R的阻值为Ω
2、如图甲是小丽“测定小灯泡电阻”实验的实物图（1）连接好电路，闭合开关前滑动变阻器滑片应该移到；（2）闭合开关，移动滑动变阻器滑片，当电压表示数为2

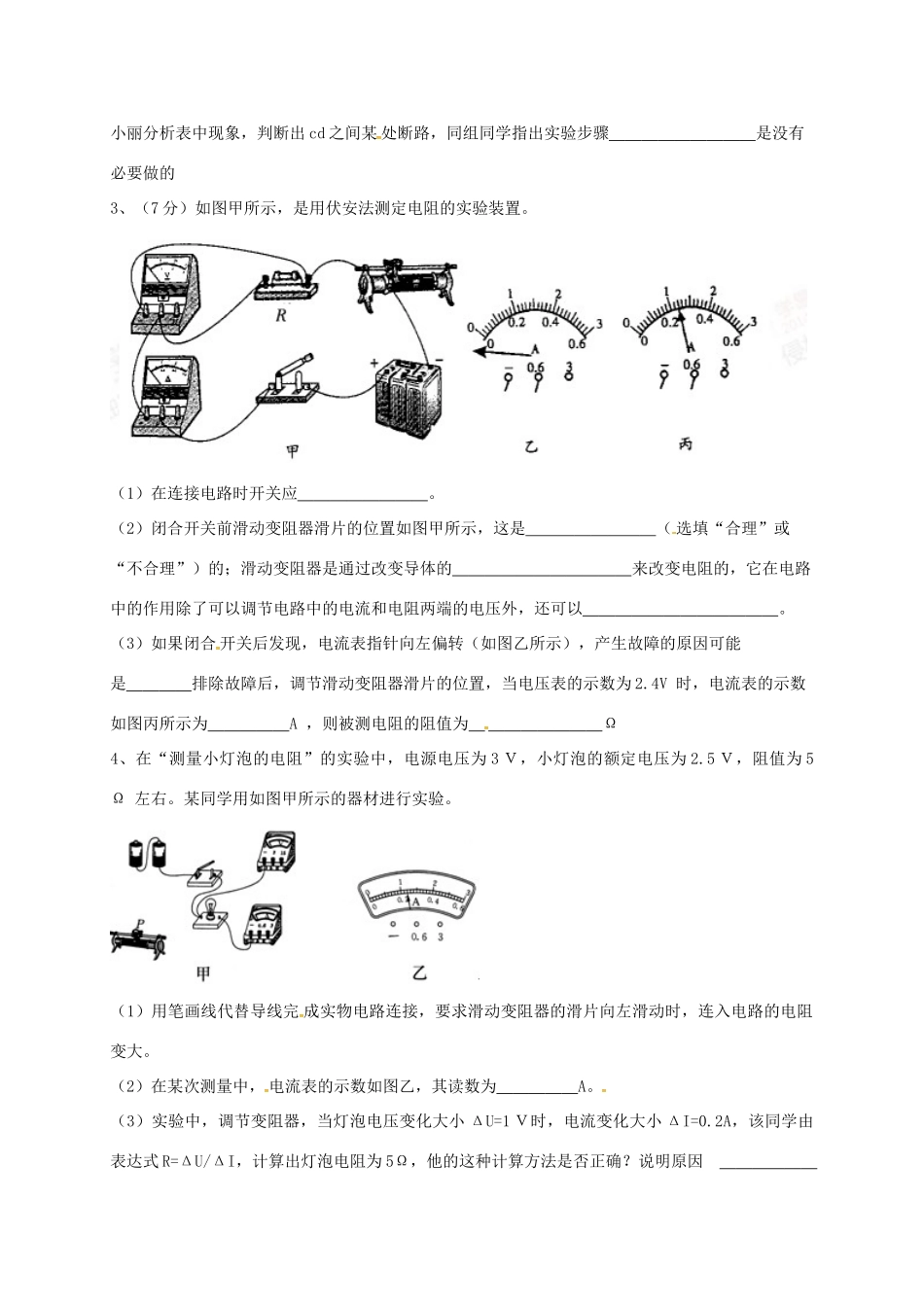

80伏时，电流表实数如图乙，示数为安，此时小灯泡的电阻为欧；（3）在实验过程中，发现在开关闭合的情况下，小灯泡突然不亮，电压表和电流表均无示数，小丽认为可能是电路某处断路，于是用一根导线检测，实验步骤和现象如下表．实验步骤导线两端接触位置电灯电流表电压表①ad亮有示数有示数②ae亮无示数有示数③ac不亮无示数无示数④ab不亮无示数无示数小丽分析表中现象，判断出cd之间某处断路，同组同学指出实验步骤是没有必要做的3、（7分）如图甲所示，是用伏安法测定电阻的实验装置
（1）在连接电路时开关应
（2）闭合开关前滑动变阻器滑片的位置如图甲所示，这是（选填“合理”或“不合理”）的；滑动变阻器是通过改变导体的来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以
（3）如果闭合开关后发现，电流表指针向左偏转（如图乙所示），产生故障的原因可能是排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2
4V时，电流表的示数如图丙所示为A，则被测电阻的阻值为Ω4、在“测量小灯泡的电阻”的实验中，电源电压为3Ｖ，小灯泡的额定电压为2
5Ｖ，阻值为5Ω左右
某同学用如图甲所示的器材进行实验
（1）用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向左滑动时，连入电路的电阻变大
（2）在某次测量中，电流表的示数如图乙，其读数为A
（3）实验中，调节变阻器，当灯泡电压变化
