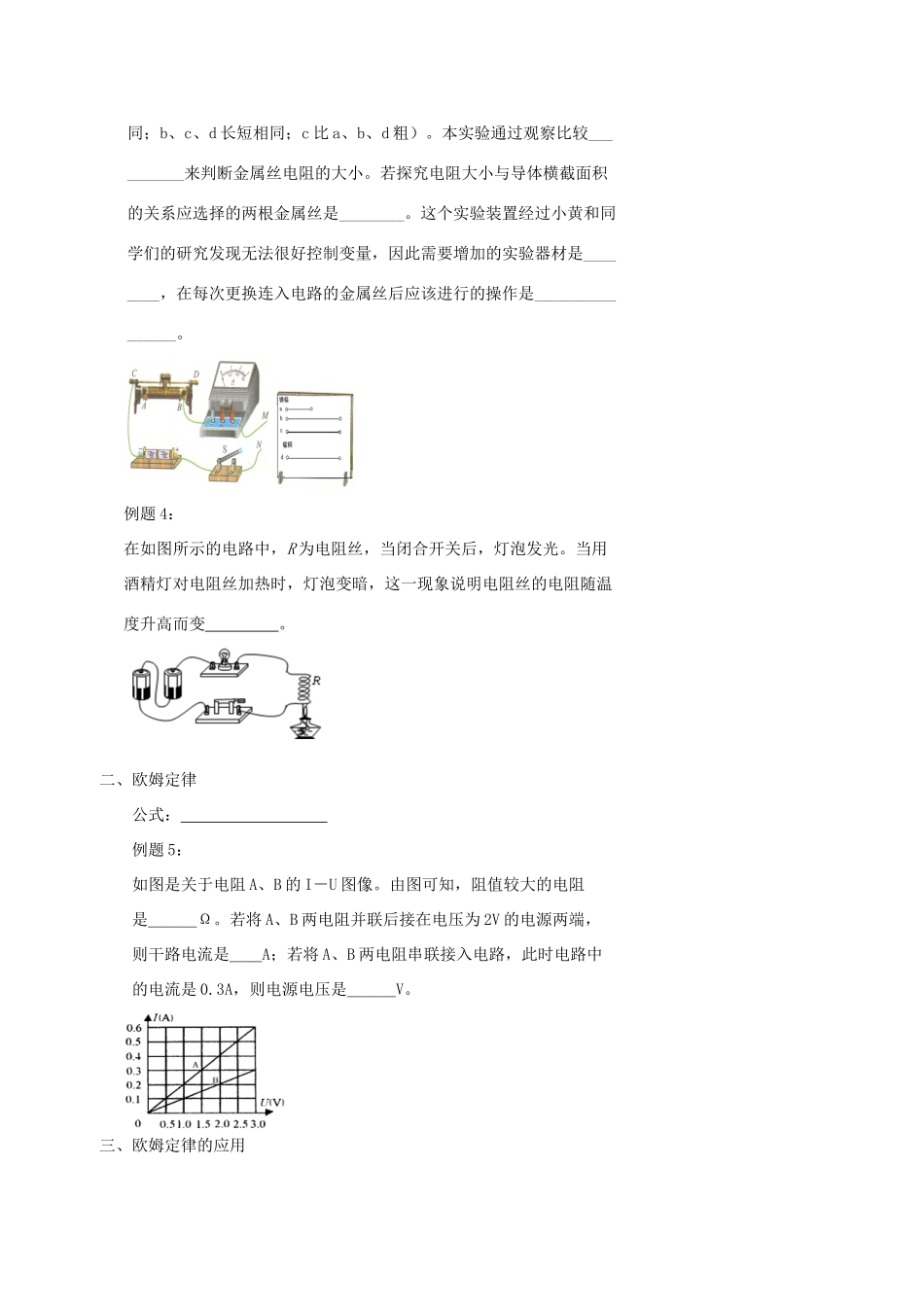

1:欧姆定律一、基本概念物理量电荷电流电压电阻电功电功率符号单位意义1.电流：电流表的使用和识别例题1：小宣在研究并联电路的电流规律时，连接了如右图所示的电路，将开关S闭合后，两块电流表的指针都如右图所示，则通过L2的电流是____A，则通过L1的电流是_____A。2.电压：电压表的使用和识别例题2：如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为6V和4V，由此可知电阻R1、R2两端的电压分别是A．4V、2VB．2V、4VC．6V、4VD．4V、6V3.电阻：电阻大小和什么因素有关？例题3：如图是探究“影响电阻大小因素”的实验装置（已知a、b、d粗细相同；b、c、d长短相同；c比a、b、d粗）。本实验通过观察比较__________来判断金属丝电阻的大小。若探究电阻大小与导体横截面积的关系应选择的两根金属丝是________。这个实验装置经过小黄和同学们的研究发现无法很好控制变量，因此需要增加的实验器材是________，在每次更换连入电路的金属丝后应该进行的操作是________________。例题4：在如图所示的电路中，R为电阻丝，当闭合开关后，灯泡发光。当用酒精灯对电阻丝加热时，灯泡变暗，这一现象说明电阻丝的电阻随温度升高而变。二、欧姆定律公式：例题5：如图是关于电阻A、B的I－U图像。由图可知，阻值较大的电阻是＿＿＿Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则干路电流是＿＿A；若将A、B两电阻串联接入电路，此时电路中的电流是0.3A，则电源电压是＿＿＿V。三、欧姆定律的应用1.用伏安法测小灯泡的电阻例题6：如图（甲）所示，小灯泡的额定电压为3.8V，电源电压不大于3V。（1）了做“用滑动变阻器改变通过小灯泡的电流”的实验，已将所用器材连成部分电路。若要求滑动变阻器的滑片P向右移动时，通过小灯泡中的电流变大，在原图中补画导线，组成符合要求的电路；（电流表使用0-0.6A量程）⑵在连成正确电路后闭合开关S，两电表的指针位置如图（乙）所示，灯泡此时的电阻为______Ω。⑶在多次实验后，数据整理记录如下表所示。由表中数据可以发现灯泡两端电压越大，电阻越_____，得出此结论的原因是___________。实验次数123电压U/V1.82.22.8电流I/A0.240.280.34电阻R/Ω7.57.98.22.多种方法测电阻例题7：小新同学想利用两块电压表和阻值已知的电阻R0测量电阻RX的阻值。小新选择了满足实验要求的电源、电压表V1和V2。（1）请你用笔画线表示导线，完成如图所示的实验电路的连接。（导线不得交叉）（2）电压表V1的示数用U1表示，电压表V2的示数用U2表示，请用U1、U2和R0表示：RX＝_________。例题8：在学习欧姆定律之后，老师请同学们设计一个测未知电阻Rx的电路，其中小明同学设计的电路如图所示。R0为已知阻值的电阻，当S1闭合S2断开时，电流表读数为I；当S1、S2都闭合时，电流表读数为I1请你写出小明同学测Rx的表达式。Rx＝。
