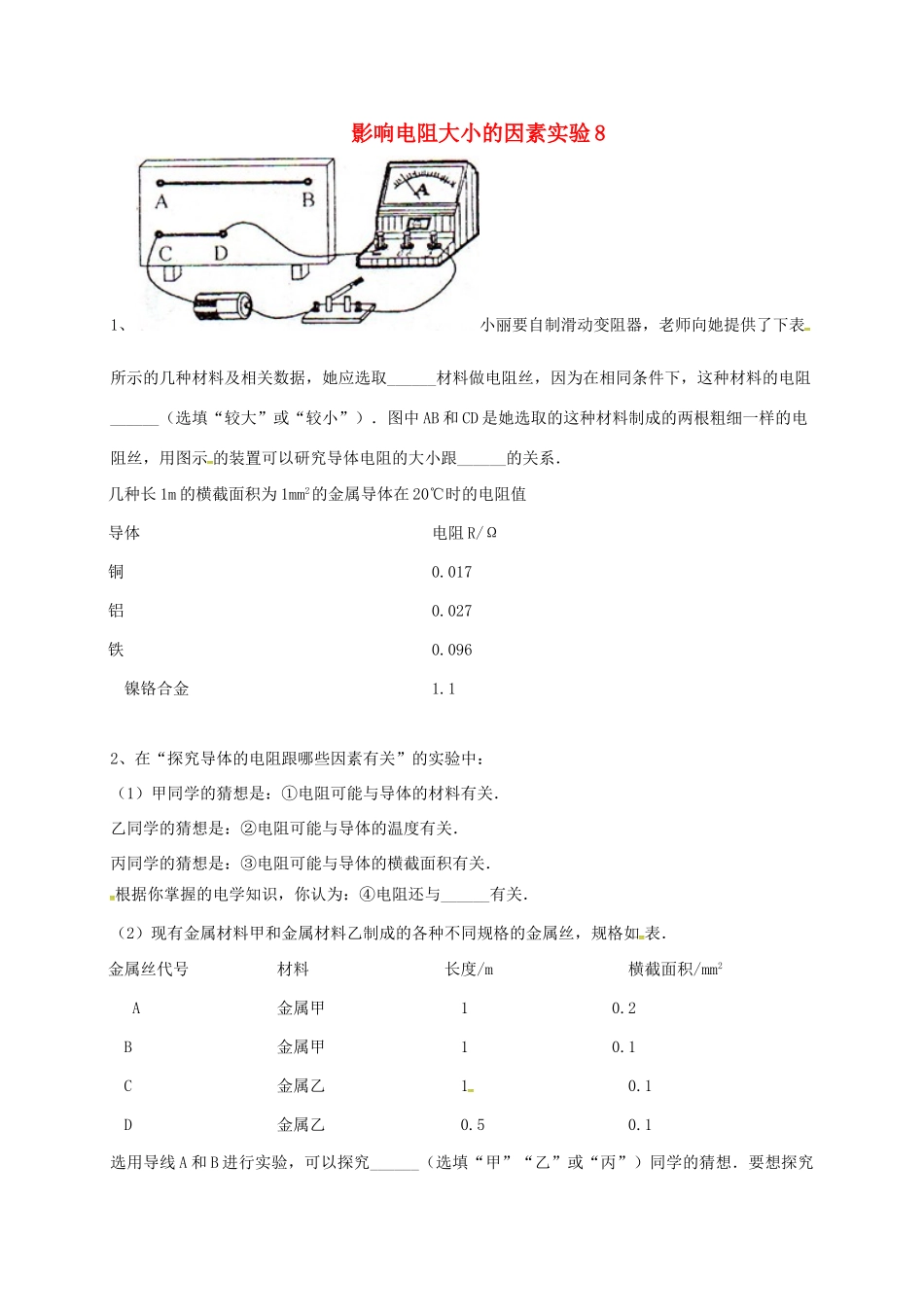

影响电阻大小的因素实验81、小丽要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取______材料做电阻丝，因为在相同条件下，这种材料的电阻______（选填“较大”或“较小”）．图中AB和CD是她选取的这种材料制成的两根粗细一样的电阻丝，用图示的装置可以研究导体电阻的大小跟______的关系．几种长1m的横截面积为1mm2的金属导体在20℃时的电阻值导体电阻R/Ω铜0.017铝0.027铁0.096镍铬合金1.12、在“探究导体的电阻跟哪些因素有关”的实验中：（1）甲同学的猜想是：①电阻可能与导体的材料有关．乙同学的猜想是：②电阻可能与导体的温度有关．丙同学的猜想是：③电阻可能与导体的横截面积有关．根据你掌握的电学知识，你认为：④电阻还与______有关．（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如表．金属丝代号材料长度/m横截面积/mm2A金属甲10.2B金属甲10.1C金属乙10.1D金属乙0.50.1选用导线A和B进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想．要想探究猜想①应该选用______（选上面表格中导线的字母代号）两根导线进行实验3.用如图所示的实验电路来“探究--影响电阻大小的因素”，电路中a、b、c、d是四种不同的金属丝．编号材料长度（m）横截面积（mm2）①镍铬合金0.80.8②镍铬合金0.50.5③镍铬合金0.30.5④镍铬合金0.31.0⑤康铜合金0.30.5⑥康铜合金0.80.8现有几根镍铬合金丝和康铜合金丝，其规格如表所示．为了便于探究和分析，实验中要利用控制变量法，要求都相对金属丝a进行比较，因此电路图中金属丝a应选上表中的______（用编号表示），b、c、d应分别选上表中的______（用编号表示）4.小刚同学由“金属导体的电阻一般随导体温度的升高而增大”规律联想到：铝笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验．（1）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同______时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系，其依据是：电压一定时，电阻小，电流______．（2）小刚设计了如图所示的电路．（3）实验过程：①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流．②用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐______，每隔10s测量并记录通过它的电流；③再分别将HB型，2B型铅笔芯接入电路，重复以上实验过程．（4）下表是小刚他们记录的实验数据：分析表小数据可以初步得出：铅笔芯的电阻随温度的升高而______．（5）你认为小刚他们的实验存在什么不足，写出其中一条：______5.小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻Ro=20欧，电源电压U=3伏．他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值（如下表）．温度t（℃）010203040电阻阻值Rt（欧）2025303540（1）由表中数据得出，该电阻的阻值Rt与温度t的数学关系式为______．（2）通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏？（3）在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显．经检查，电路连接正常，各元件没有损坏．你认为小明发现的情况可能是什么原因造成的？______．6.在一次科技小组的活动中，同学们按照如图所示的电路在AB之间接入一根细铜丝，闭合开关S后，调节滑动变阻器，使电流表的读数保持3A不变，过了一会儿，细铜丝熔断．在AB之间换接一根同长度的较粗的铜丝，再调节滑动变阻器到某一固定值，经较长时间粗铜丝没有熔断，在此过程中，电流表的读数保持3A不变．小明同学针对所观察到的现象提出了一个问题：造成细铜丝熔断而粗铜丝没有熔断的原因是什么？（设电源电压保持不变）（1）你认为造成细铜丝熔断而粗铜丝没有熔断的原因是什么？（请简述理由）（2）若粗铜丝电阻为0.01Ω，求：在5s内粗铜丝共产生的热量．（3）如果你家准备安装一台“220V1500W”的电热水器，你应该选用______（较粗/较细）的铜导线作用连接线比较安全
