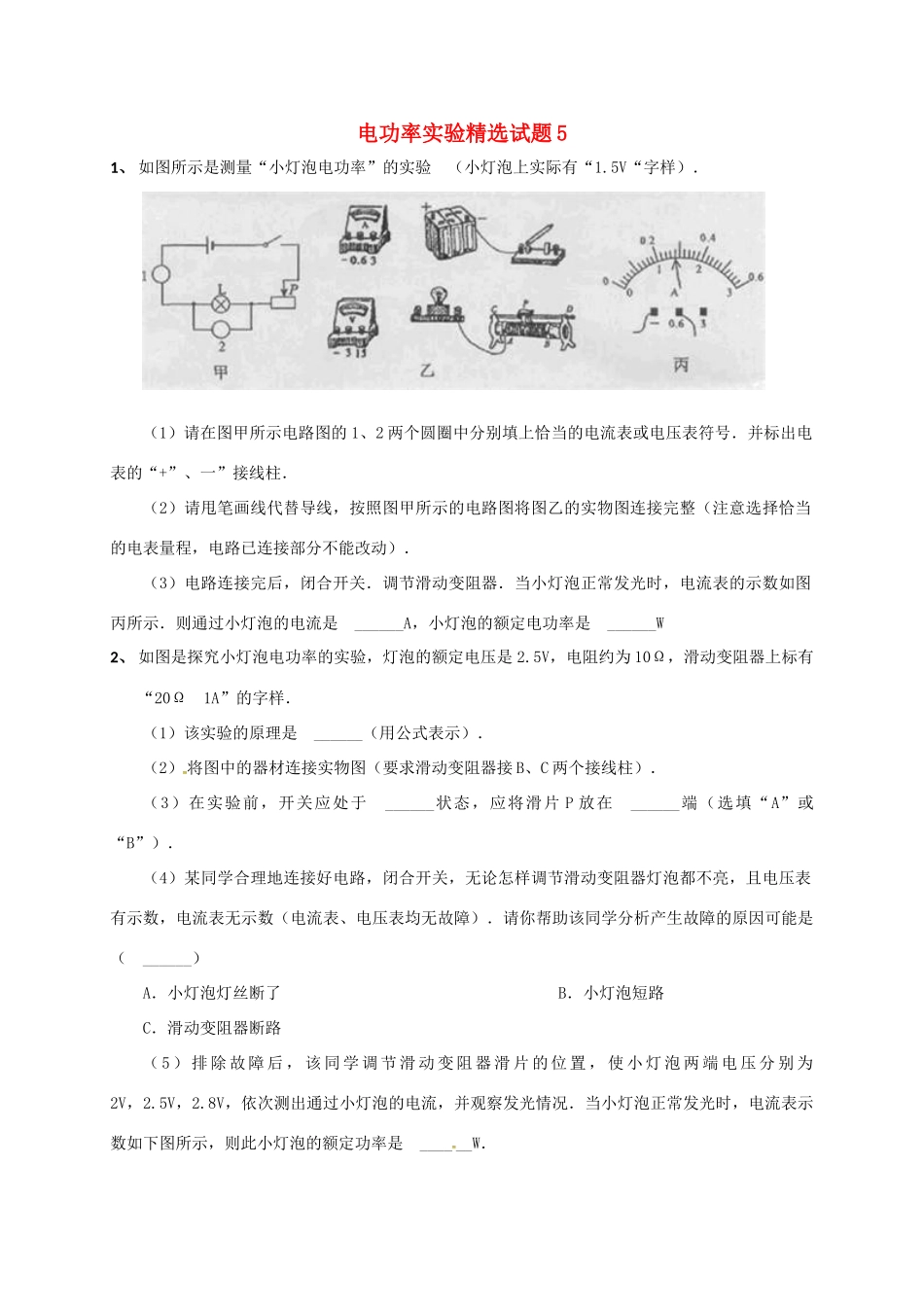

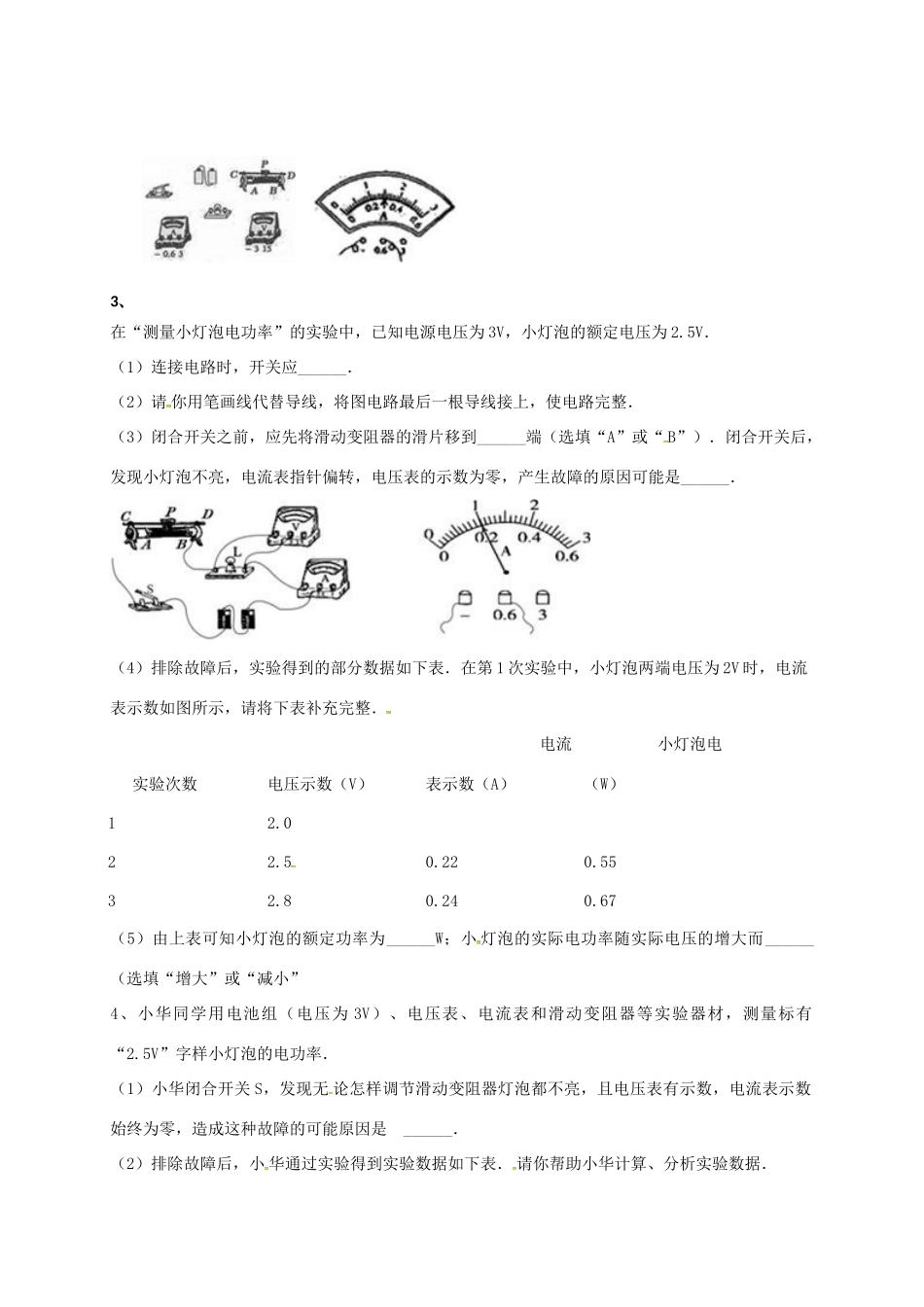

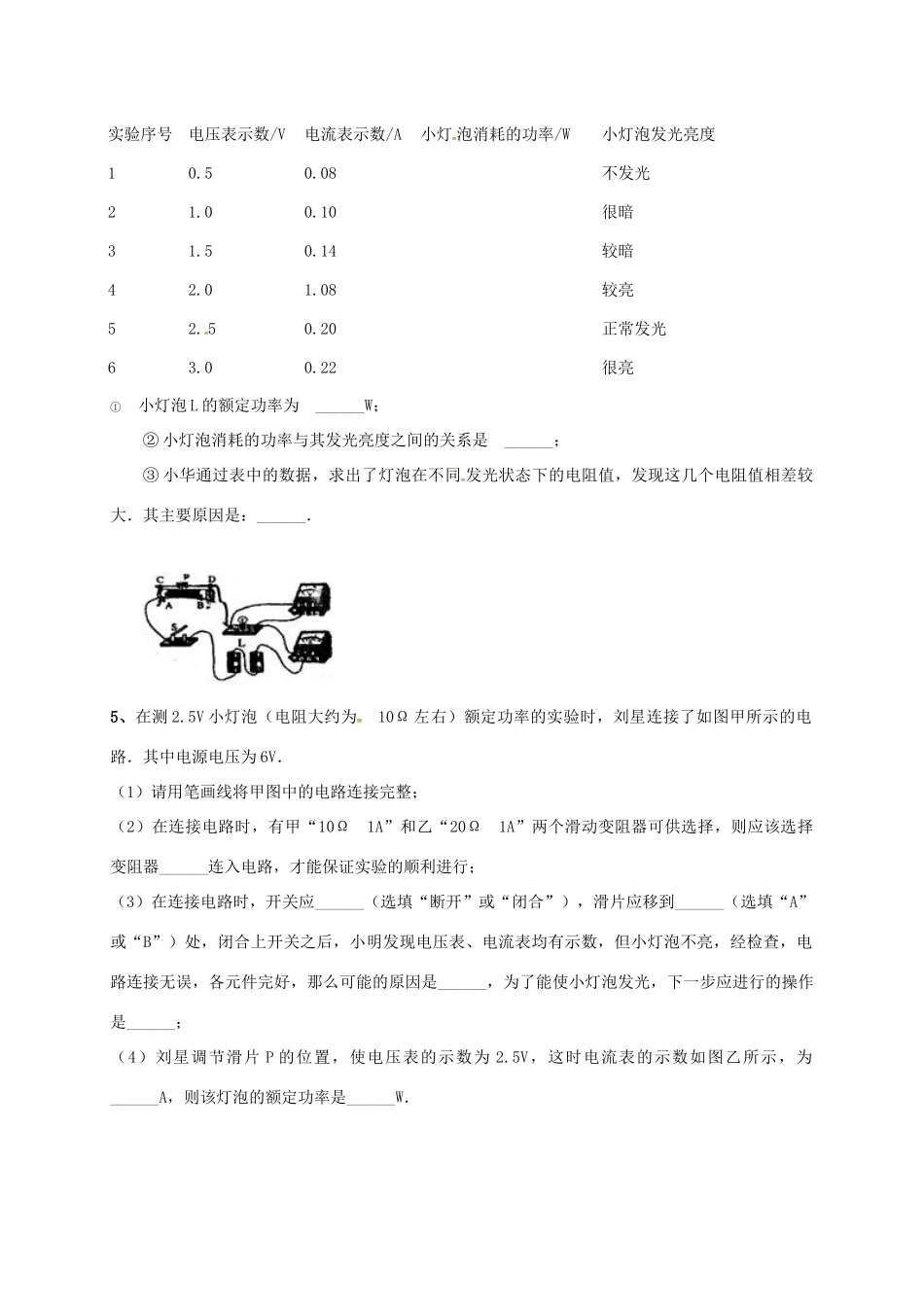

电功率实验精选试题51、如图所示是测量“小灯泡电功率”的实验（小灯泡上实际有“1.5V“字样）．（1）请在图甲所示电路图的1、2两个圆圈中分别填上恰当的电流表或电压表符号．并标出电表的“+”、一”接线柱．（2）请甩笔画线代替导线，按照图甲所示的电路图将图乙的实物图连接完整（注意选择恰当的电表量程，电路已连接部分不能改动）．（3）电路连接完后，闭合开关．调节滑动变阻器．当小灯泡正常发光时，电流表的示数如图丙所示．则通过小灯泡的电流是______A，小灯泡的额定电功率是______W2、如图是探究小灯泡电功率的实验，灯泡的额定电压是2.5V，电阻约为10Ω，滑动变阻器上标有“20Ω1A”的字样．（1）该实验的原理是______（用公式表示）．（2）将图中的器材连接实物图（要求滑动变阻器接B、C两个接线柱）．（3）在实验前，开关应处于______状态，应将滑片P放在______端（选填“A”或“B”）．（4）某同学合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数，电流表无示数（电流表、电压表均无故障）．请你帮助该同学分析产生故障的原因可能是（______）A．小灯泡灯丝断了B．小灯泡短路C．滑动变阻器断路（5）排除故障后，该同学调节滑动变阻器滑片的位置，使小灯泡两端电压分别为2V，2.5V，2.8V，依次测出通过小灯泡的电流，并观察发光情况．当小灯泡正常发光时，电流表示数如下图所示，则此小灯泡的额定功率是______W．3、在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V．（1）连接电路时，开关应______．（2）请你用笔画线代替导线，将图电路最后一根导线接上，使电路完整．（3）闭合开关之前，应先将滑动变阻器的滑片移到______端（选填“A”或“B”）．闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表的示数为零，产生故障的原因可能是______．（4）排除故障后，实验得到的部分数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图所示，请将下表补充完整．实验次数电压示数（V）电流表示数（A）小灯泡电（W）12.022.50.220.5532.80.240.67（5）由上表可知小灯泡的额定功率为______W；小灯泡的实际电功率随实际电压的增大而______（选填“增大”或“减小”4、小华同学用电池组（电压为3V）、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的电功率．（1）小华闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数，电流表示数始终为零，造成这种故障的可能原因是______．（2）排除故障后，小华通过实验得到实验数据如下表．请你帮助小华计算、分析实验数据．实验序号电压表示数/V电流表示数/A小灯泡消耗的功率/W小灯泡发光亮度10.50.08不发光21.00.10很暗31.50.14较暗42.01.08较亮52.50.20正常发光63.00.22很亮①小灯泡L的额定功率为______W；②小灯泡消耗的功率与其发光亮度之间的关系是______；③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值相差较大．其主要原因是：______．5、在测2.5V小灯泡（电阻大约为10Ω左右）额定功率的实验时，刘星连接了如图甲所示的电路．其中电源电压为6V．（1）请用笔画线将甲图中的电路连接完整；（2）在连接电路时，有甲“10Ω1A”和乙“20Ω1A”两个滑动变阻器可供选择，则应该选择变阻器______连入电路，才能保证实验的顺利进行；（3）在连接电路时，开关应______（选填“断开”或“闭合”），滑片应移到______（选填“A”或“B”）处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是______，为了能使小灯泡发光，下一步应进行的操作是______；（4）刘星调节滑片P的位置，使电压表的示数为2.5V，这时电流表的示数如图乙所示，为______A，则该灯泡的额定功率是______W．
