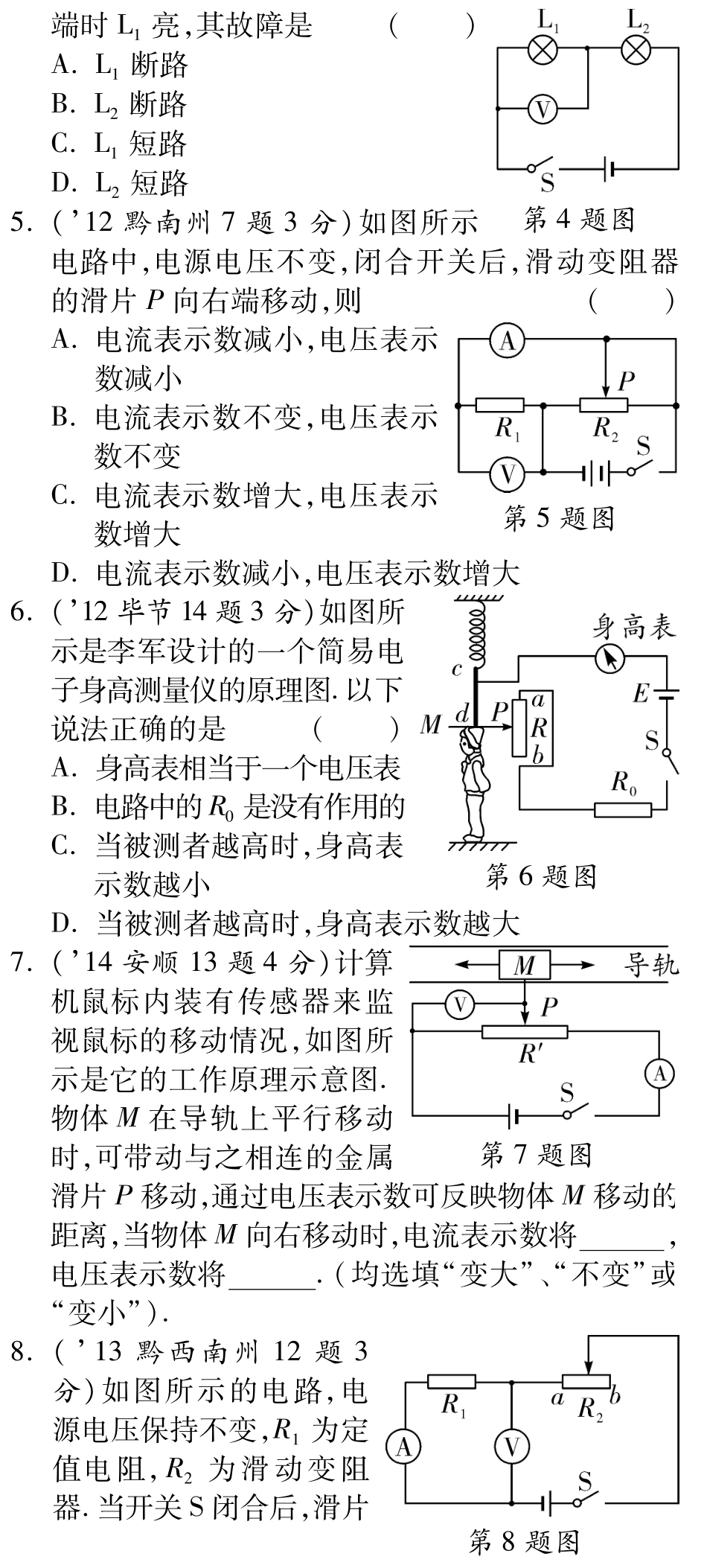

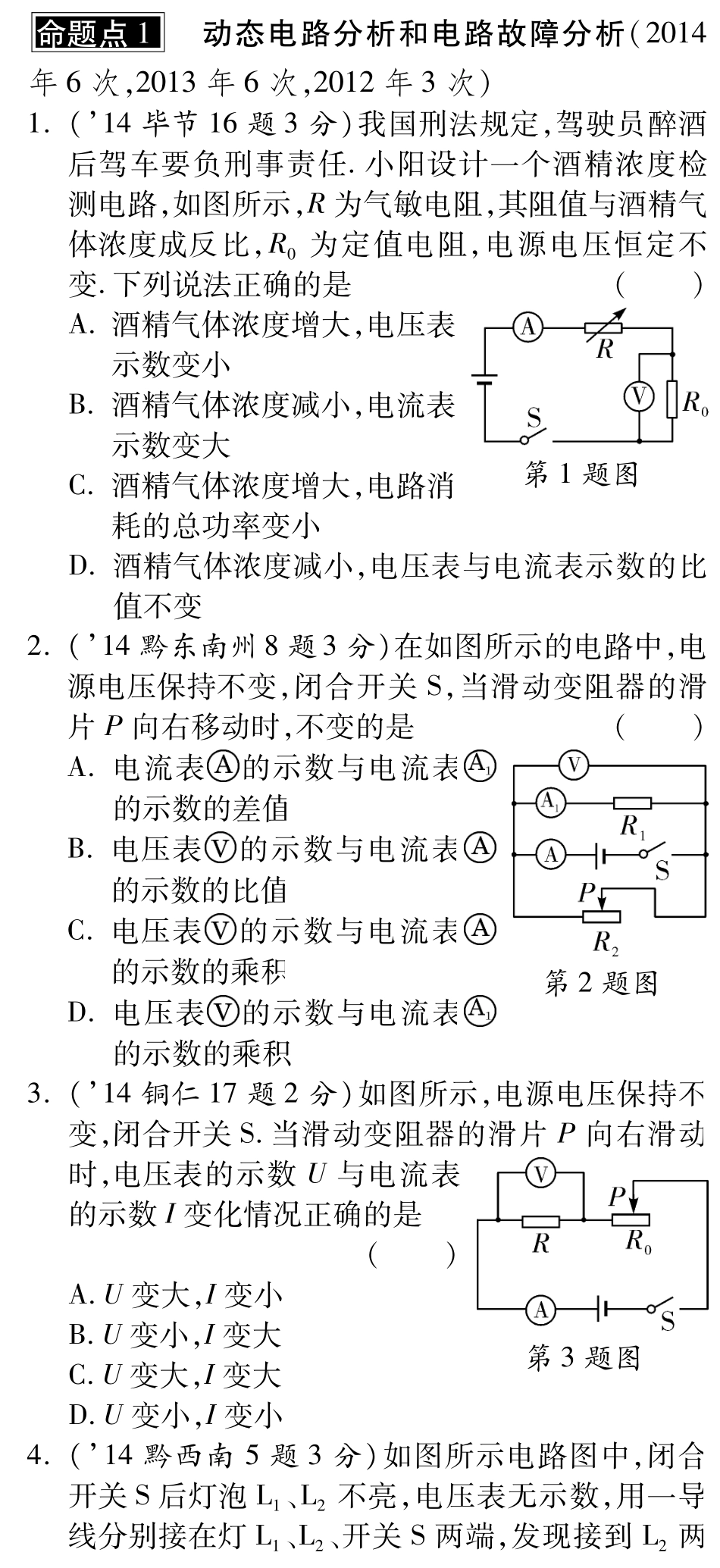

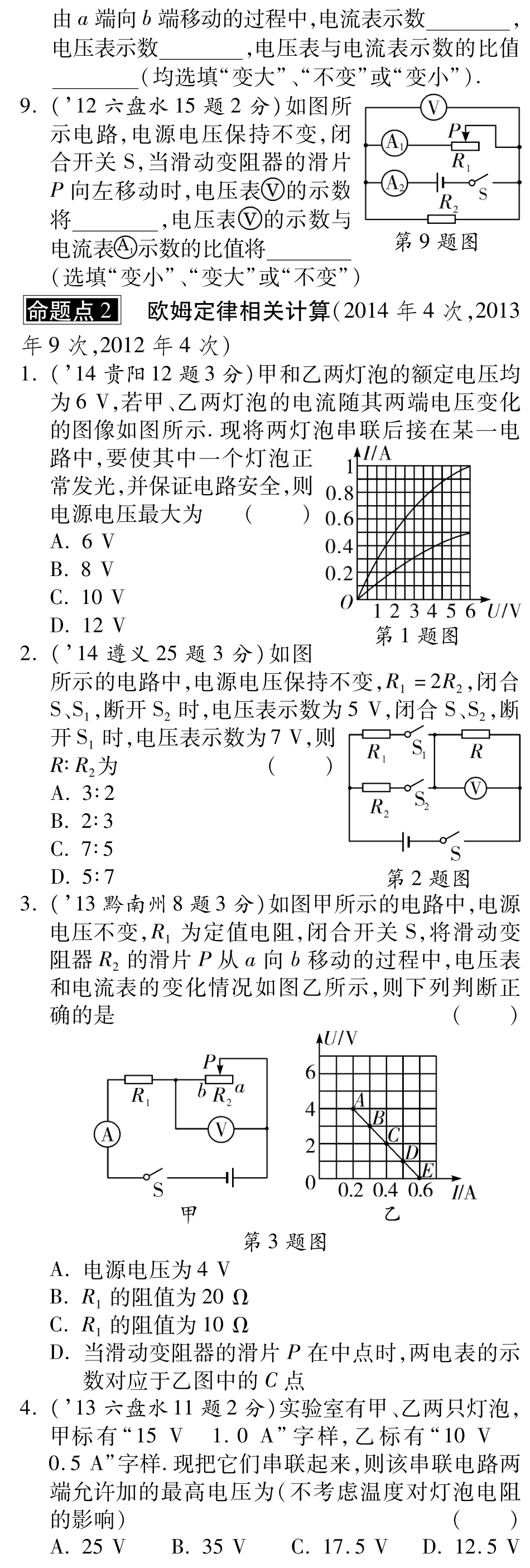

檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪殏殏殏殏比例分配Ｕ１Ｕ２＝Ｒ１Ｒ２，电压的分配与电阻成正比，即：串联分压Ｉ１Ｉ２＝Ｒ２Ｒ１，电流的分配与电阻成反比，即：并联分流考点三电阻的测量１．实验原理：①．通过对电流和电压的测量②地测出导体的电阻．２．实验原理图实物图电路图������命题点１动态电路分析和电路故障分析（２０１４年６次，２０１３年６次，２０１２年３次）１．（’１４毕节１６题３分）我国刑法规定，驾驶员醉酒后驾车要负刑事责任．小阳设计一个酒精浓度检测电路，如图所示，Ｒ为气敏电阻，其阻值与酒精气体浓度成反比，Ｒ０为定值电阻，电源电压恒定不变．下列说法正确的是（）第１题图Ａ．酒精气体浓度增大，电压表示数变小Ｂ．酒精气体浓度减小，电流表示数变大Ｃ．酒精气体浓度增大，电路消耗的总功率变小Ｄ．酒精气体浓度减小，电压表与电流表示数的比值不变２．（’１４黔东南州８题３分）在如图所示的电路中，电源电压保持不变，闭合开关Ｓ，当滑动变阻器的滑片Ｐ向右移动时，不变的是（）第２题图Ａ．电流表的示数与电流表的示数的差值Ｂ．电压表的示数与电流表的示数的比值Ｃ．电压表的示数与电流表的示数的乘积Ｄ．电压表的示数与电流表的示数的乘积３．（’１４铜仁１７题２分）如图所示，电源电压保持不变，闭合开关Ｓ．当滑动变阻器的滑片Ｐ向右滑动第３题图时，电压表的示数Ｕ与电流表的示数Ｉ变化情况正确的是（）Ａ．Ｕ变大，Ｉ变小Ｂ．Ｕ变小，Ｉ变大Ｃ．Ｕ变大，Ｉ变大Ｄ．Ｕ变小，Ｉ变小４．（’１４黔西南５题３分）如图所示电路图中，闭合开关Ｓ后灯泡Ｌ１、Ｌ２不亮，电压表无示数，用一导线分别接在灯Ｌ１、Ｌ２、开关Ｓ两端，发现接到Ｌ２两第４题图端时Ｌ１亮，其故障是（）Ａ．Ｌ１断路Ｂ．Ｌ２断路Ｃ．Ｌ１短路Ｄ．Ｌ２短路５．（’１２黔南州７题３分）如图所示电路中，电源电压不变，闭合开关后，滑动变阻器的滑片Ｐ向右端移动，则（）第５题图Ａ．电流表示数减小，电压表示数减小Ｂ．电流表示数不变，电压表示数不变Ｃ．电流表示数增大，电压表示数增大Ｄ．电流表示数减小，电压表示数增大第６题图６．（’１２毕节１４题３分）如图所示是李军设计的一个简易电子身高测量仪的原理图．以下说法正确的是（）Ａ．身高表相当于一个电压表Ｂ．电路中的Ｒ０是没有作用的Ｃ．当被测者越高时，身高表示数越小Ｄ．当被测者越高时，身高表示数越大第７题图７．（’１４安顺１３题４分）计算机鼠标内装有传感器来监视鼠标的移动情况，如图所示是它的工作原理示意图．物体Ｍ在导轨上平行移动时，可带动与之相连的金属滑片Ｐ移动，通过电压表示数可反映物体Ｍ移动的距离，当物体Ｍ向右移动时，电流表示数将，电压表示数将．（均选填“变大”、“不变”或“变小”）．第８题图８．（’１３黔西南州１２题３分）如图所示的电路，电源电压保持不变，Ｒ１为定值电阻，Ｒ２为滑动变阻器．当开关Ｓ闭合后，滑片２８檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪殏殏殏殏比例分配Ｕ１Ｕ２＝Ｒ１Ｒ２，电压的分配与电阻成正比，即：串联分压Ｉ１Ｉ２＝Ｒ２Ｒ１，电流的分配与电阻成反比，即：并联分流考点三电阻的测量１．实验原理：①．通过对电流和电压的测量②地测出导体的电阻．２．实验原理图实物图电路图������命题点１动态电路分析和电路故障分析（２０１４年６次，２０１３年６次，２０１２年３次）１．（’１４毕节１６题３分）我国刑法规定，驾驶员醉酒后驾车要负刑事责任．小阳设计一个酒精浓度检测电路，如图所示，Ｒ为气敏电阻，其阻值与酒精气体浓度成反比，Ｒ０为定值电阻，电源电压恒定不变．下列说法正确的是（）第１题图Ａ．酒精气体浓度增大，电压表示数变小Ｂ．酒精气...
