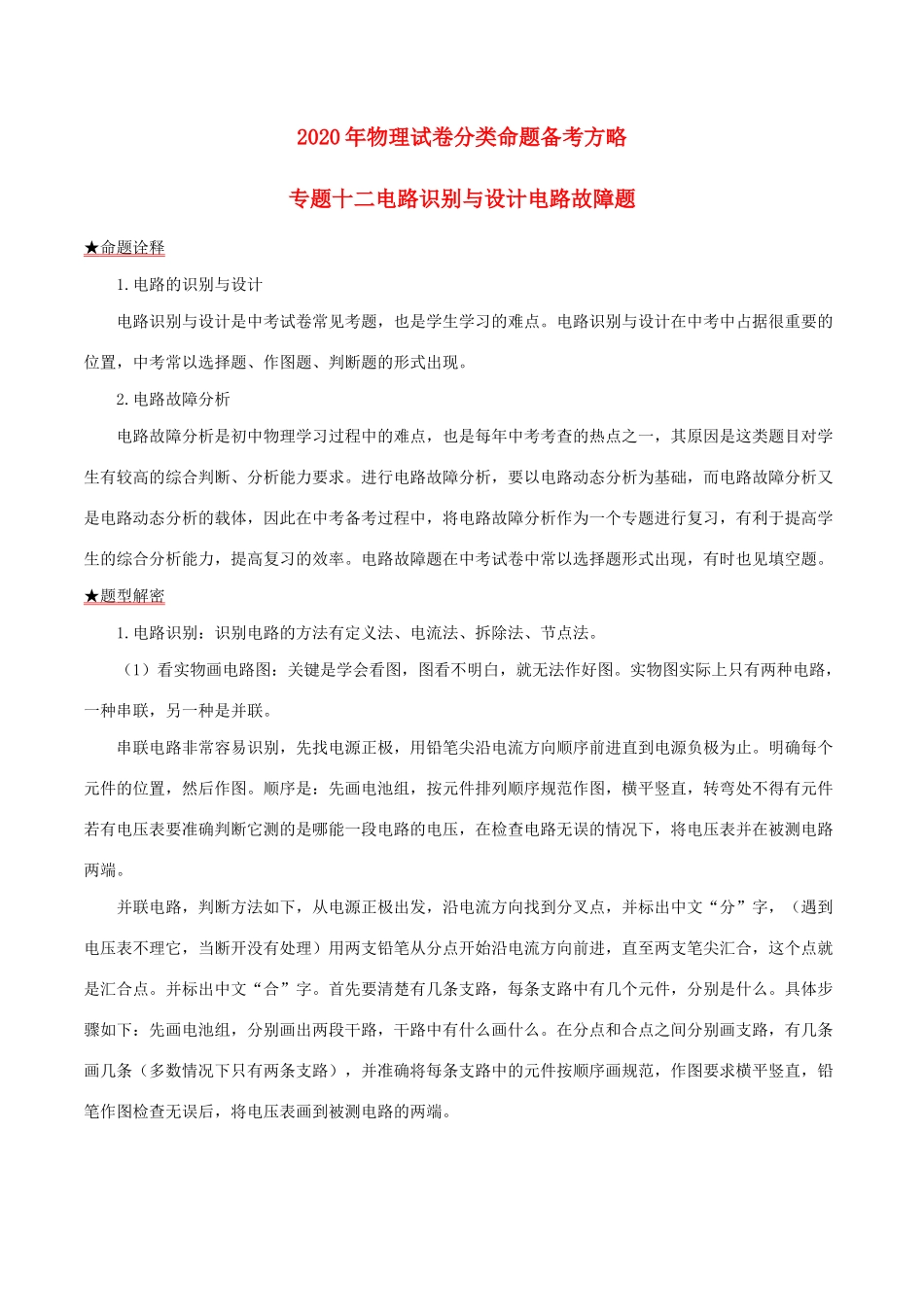

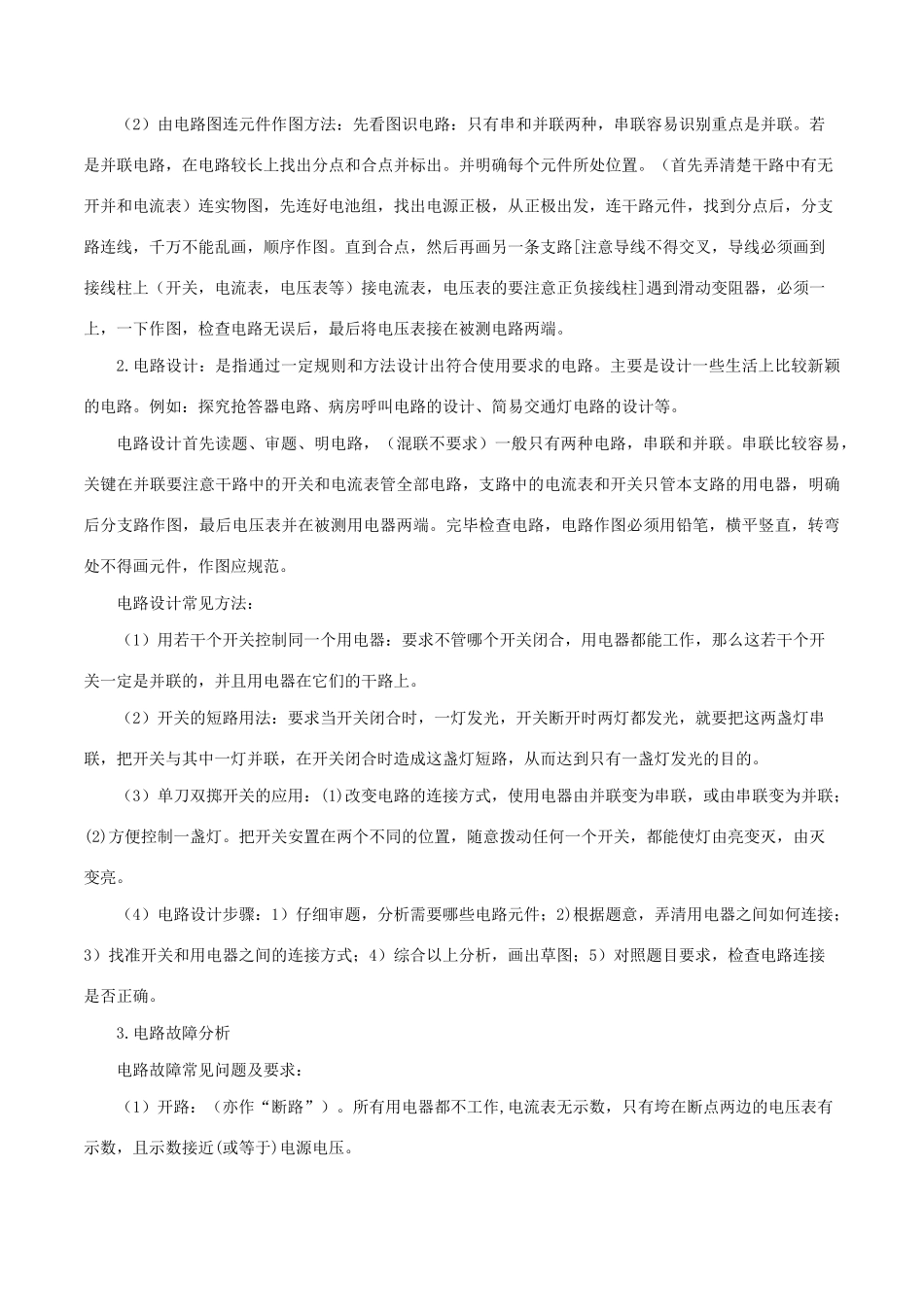

2020年物理试卷分类命题备考方略专题十二电路识别与设计电路故障题★命题诠释1.电路的识别与设计电路识别与设计是中考试卷常见考题，也是学生学习的难点。电路识别与设计在中考中占据很重要的位置，中考常以选择题、作图题、判断题的形式出现。2.电路故障分析电路故障分析是初中物理学习过程中的难点，也是每年中考考查的热点之一，其原因是这类题目对学生有较高的综合判断、分析能力要求。进行电路故障分析，要以电路动态分析为基础，而电路故障分析又是电路动态分析的载体，因此在中考备考过程中，将电路故障分析作为一个专题进行复习，有利于提高学生的综合分析能力，提高复习的效率。电路故障题在中考试卷中常以选择题形式出现，有时也见填空题。★题型解密1.电路识别：识别电路的方法有定义法、电流法、拆除法、节点法。（1）看实物画电路图：关键是学会看图，图看不明白，就无法作好图。实物图实际上只有两种电路，一种串联，另一种是并联。串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。（2）由电路图连元件作图方法：先看图识电路：只有串和并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。2.电路设计：是指通过一定规则和方法设计出符合使用要求的电路。主要是设计一些生活上比较新颖的电路。例如：探究抢答器电路、病房呼叫电路的设计、简易交通灯电路的设计等。电路设计首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联。串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。电路设计常见方法：（1）用若干个开关控制同一个用电器：要求不管哪个开关闭合，用电器都能工作，那么这若干个开关一定是并联的，并且用电器在它们的干路上。（2）开关的短路用法：要求当开关闭合时，一灯发光，开关断开时两灯都发光，就要把这两盏灯串联，把开关与其中一灯并联，在开关闭合时造成这盏灯短路，从而达到只有一盏灯发光的目的。（3）单刀双掷开关的应用：(1)改变电路的连接方式，使用电器由并联变为串联，或由串联变为并联；(2)方便控制一盏灯。把开关安置在两个不同的位置，随意拨动任何一个开关，都能使灯由亮变灭，由灭变亮。（4）电路设计步骤：1）仔细审题，分析需要哪些电路元件；2)根据题意，弄清用电器之间如何连接；3）找准开关和用电器之间的连接方式；4）综合以上分析，画出草图；5）对照题目要求，检查电路连接是否正确。3.电路故障分析电路故障常见问题及要求：（1）开路：（亦作“断路”）。所有用电器都不工作,电流表...
