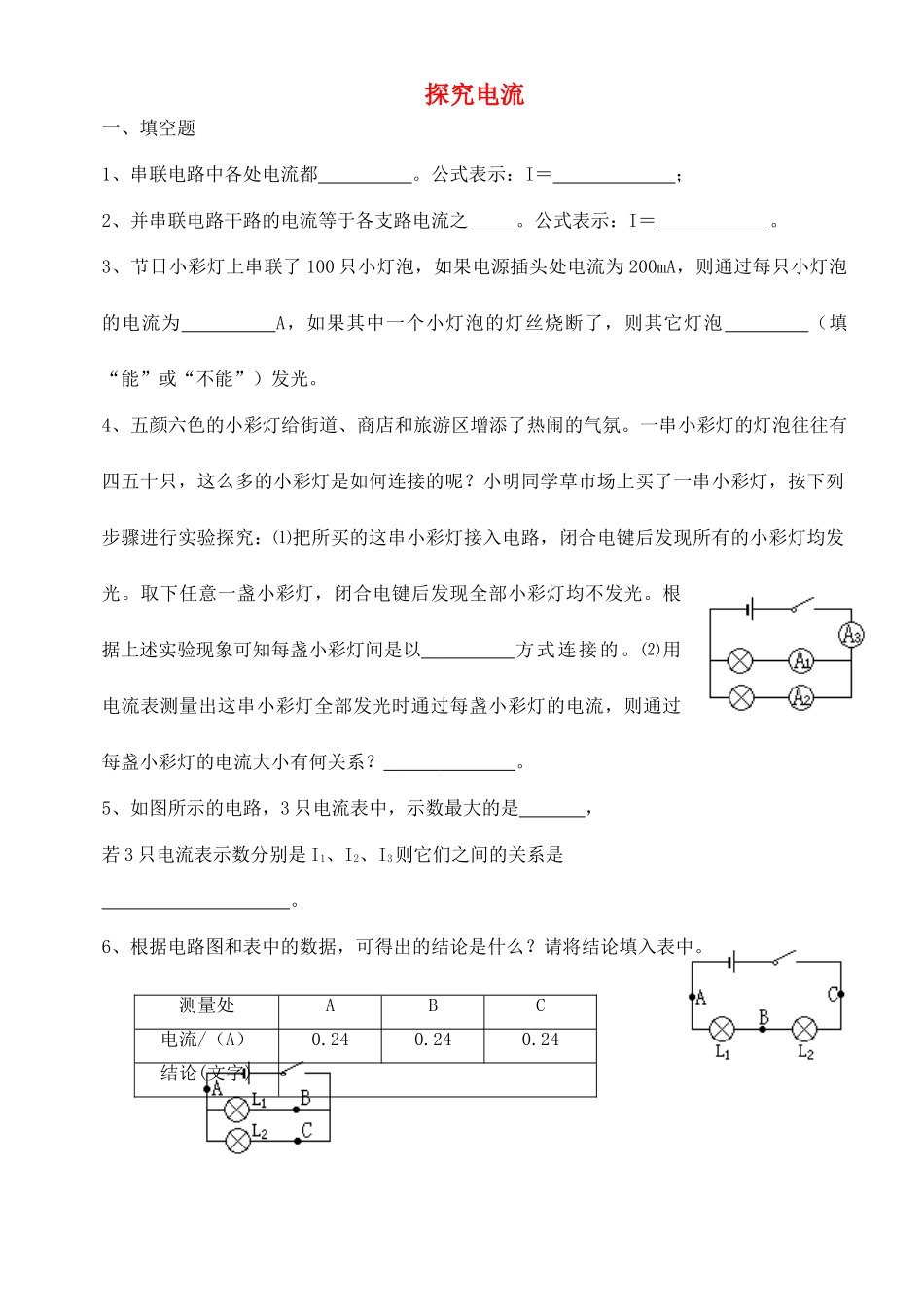

探究电流一、填空题1、串联电路中各处电流都。公式表示：I＝；2、并串联电路干路的电流等于各支路电流之。公式表示：I＝。3、节日小彩灯上串联了100只小灯泡，如果电源插头处电流为200mA，则通过每只小灯泡的电流为A，如果其中一个小灯泡的灯丝烧断了，则其它灯泡（填“能”或“不能”）发光。4、五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛。一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小明同学草市场上买了一串小彩灯，按下列步骤进行实验探究：⑴把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以方式连接的。⑵用电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流，则通过每盏小彩灯的电流大小有何关系？。5、如图所示的电路，3只电流表中，示数最大的是，若3只电流表示数分别是I1、I2、I3则它们之间的关系是。6、根据电路图和表中的数据，可得出的结论是什么？请将结论填入表中。测量处ABC电流/（A）0.240.240.24结论(文字)7、如图所示,当开关闭合时,电流表读数为0.2A，则通过灯L1的电流为，通过灯L2的电流为。8、如图所示，电流表读数为0.6A，电流表的示数为0.2A，则通过灯L1的电流为，通过灯L2的电流为。9、如图是王楠探究“串联电路中各点电流关系”的电路图。他连接好电路并检查无误后，合上开关，发现电流表的读数比电流表的读数要大一些，于是他得出结论：串联电路中各处电流不相等。⑴你认为他的结论正确吗？答：⑵请你帮助他分析造成他得出以上结论的原因。答：。二、填空题：1、有一种节日用的彩灯电路上串联300只小灯泡，如果电源插头处的电流为30mA，通过每只小灯泡的电流是（）A、30mAB、0.1mAC、10mAD、300mA2、如图所示的电路中，闭合开关S发现灯L1比L2暗，则如下分析正确的是（）A、通过灯L1中的电流小B、通过两灯的电流一样大C、通过灯L1中电流一会儿大，一会小D、通过灯L2中电流始终比通过灯L1中电流大3、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）测量处ABC电流/（A）0.50.230.27结论(文字)A.Ia=IdB.Ia＞IdC.Ia＞IbD.Id＞Ic4、如图4（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是（）A、0.8AB、0.16AC、0.52AD、1.28A5、在探究串联电路电流是，得出了一个结论，这个结论用式子表示时，符合这个关系的式子是（）A、I＝I1＋I2B、I＞I1＞I2C、I＝I1＝I2D、I＜I1＝I26、用电流表测量通过灯L2的电流，在如图所示的电路中正确的是（）11.在一个电源两端连接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式：A一定是串联B一定是并联C串联、并联都可以D条件不同，无法比较12、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是：A．较亮的灯中电流较大B．较暗的灯中电流较大C．电流一样大D．条件不足无法判断三、计算题：1、如图所示，当闭合开关后，通过灯L1的电流为400mA，则通过灯L2的电流是多少A？2、如图所示，当闭合开关后，电流表A1、A2的示数分别为2.5A、1.2A，则通过灯泡L1的电流为多少A？3、某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们并联着的，工作时的电流分别是200mA、1A、300mA、和250mA，如果干路中的电流不许超过3A，则这些用电器能否可以同时工作？四、实验与作图题：1、如图甲是小强用电流表测量小灯泡电流的实物连接图。⑴请你指出图中的错误：；⑵请在乙图中用笔画线表示导线，画出正确的连接方法。2、如图1所示是某同学连接的电路．(1)请指出电路中的错误．(2)将图中电路改成正确电路．(要求只改动一根导线。划掉的导线上画“×”，若需连线用笔画线表示改动后的导线3、在实验室中,小林和小松在做有关电学的实验,如图2，其中导线A端还未接,小林想到了这样一些问题:⑴如果要让电流表正常测出通过的电流，应将A端与______接线柱相连，⑵若将A端与E端连接，预计出现的情况是___________________________。4、小松想利用图3的元件组成串联电路，让电流表测L2电流，请帮他：⑴完成电路图⑵连接实物电路⑶如图4，电流表示数为_________,则通过L1电流是________,通过L2电流为________。
