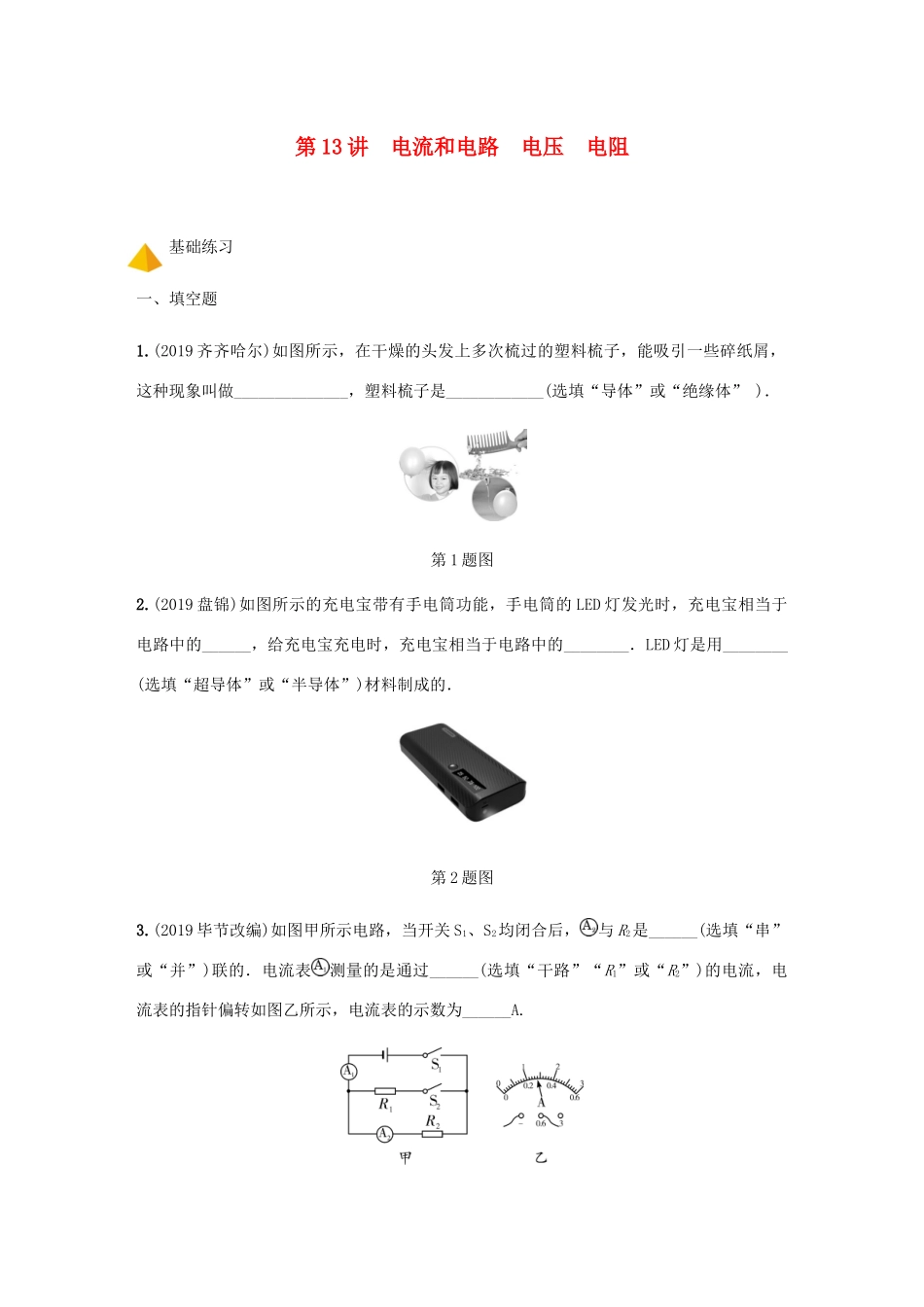

第13讲电流和电路电压电阻基础练习一、填空题1.(2019齐齐哈尔)如图所示，在干燥的头发上多次梳过的塑料梳子，能吸引一些碎纸屑，这种现象叫做______________，塑料梳子是____________(选填“导体”或“绝缘体”)．第1题图2.(2019盘锦)如图所示的充电宝带有手电筒功能，手电筒的LED灯发光时，充电宝相当于电路中的______，给充电宝充电时，充电宝相当于电路中的________．LED灯是用________(选填“超导体”或“半导体”)材料制成的．第2题图3.(2019毕节改编)如图甲所示电路，当开关S1、S2均闭合后，与R2是______(选填“串”或“并”)联的．电流表测量的是通过______(选填“干路”“R1”或“R2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为______A.第3题图4.(2019成都A卷)如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第4题图开放推理题5.(2019说明与检测)某带电粒子从带正电的原子核旁边高速穿越，其运行路线如图所示，据此现象，可以猜想该粒子带________电，所依据的物理原理是________________________________________________________________________．第5题图二、选择题6.(2019深圳)在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示．下列判断正确的是()第6题图A.两球一定带同种电荷B.两球可能带异种电荷C.两球可能一个带电，一个不带电D.两球均只受两个力7.(2019玉林)超导现象是指某些物质在温度很低时电阻变为零的现象．如果某种超导材料能应用于实际，最适合用来制作()A.保险丝B.输电导线C.电炉丝D.变阻器的电阻丝8.(2019盘锦)关于导体电阻，下列说法正确的是()A.铜导线电阻比铁导线电阻小B.导体两端的电压为零时，导体的电阻为零C.只增加导体的横截面积，导体的电阻增大D.导体的电阻越小，表示导体对电流的阻碍作用越小9.(2019怀化)下列电路图中电表的使用正确的是()10.(2019湘潭)如图是电吹风的简化电路图，其中是吹风机，R是电热丝．由电路图可知()第10题图A.只将开关S1闭合时，吹出的是热风B.和R是串联在电路中的C.将S1和S2都闭合，吹出的是热风D.开关S2可以控制整个电路11.(2019自贡)图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为()第11题图A.8V2VB.10V2VC.2V8VD.2V10V12.(2019北部湾经济区)如图所示，某一型号的锁设置了三种打开方式：密码(S1)、特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机工作而打开门锁．下列电路设计符合要求的是()第12题图13.(2019天津)如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是()第13题图A.L1短路B.L1断路C.L2短路D.L2断路14.(2019衡阳)(双选)如图所示，下列说法正确的是()第14题图A.闭合S2，断开S1、S3，灯L1、L2串联B.闭合S1、S3，断开S2，灯L1、L2串联C.闭合S2、S3，断开S1，只有灯L1亮D.闭合S1、S2，断开S3，只有灯L1亮三、作图题15.(2019甘肃省卷改编)请根据图甲所示的电路图，将图乙所示的实物电路连接完整(导线不允许交叉)．第15题图16.(2019陕西改编)如图是“伏安法”测量额定电压为2.5V小灯泡电功率的实物电路，已知小灯泡的额定功率约为0.8W，用笔画线代替导线完成电路连接，要求闭合开关前滑片置于B端．第16题图17.某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．S1和总开关S，必须同时闭合时，洗衣机才能工作．请在图中方框内连出符合要求的电路．第17题图四、实验探究题18.(2019淄博)在“探究并联电路中的电流关系”实验中．第18题图(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打“”，并改正．(2)连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置(O为指针转轴)．(3)小明换用不同规格的灯泡，多次改变电流表位置，将测量数据记录在下表中.实验次数支路...
