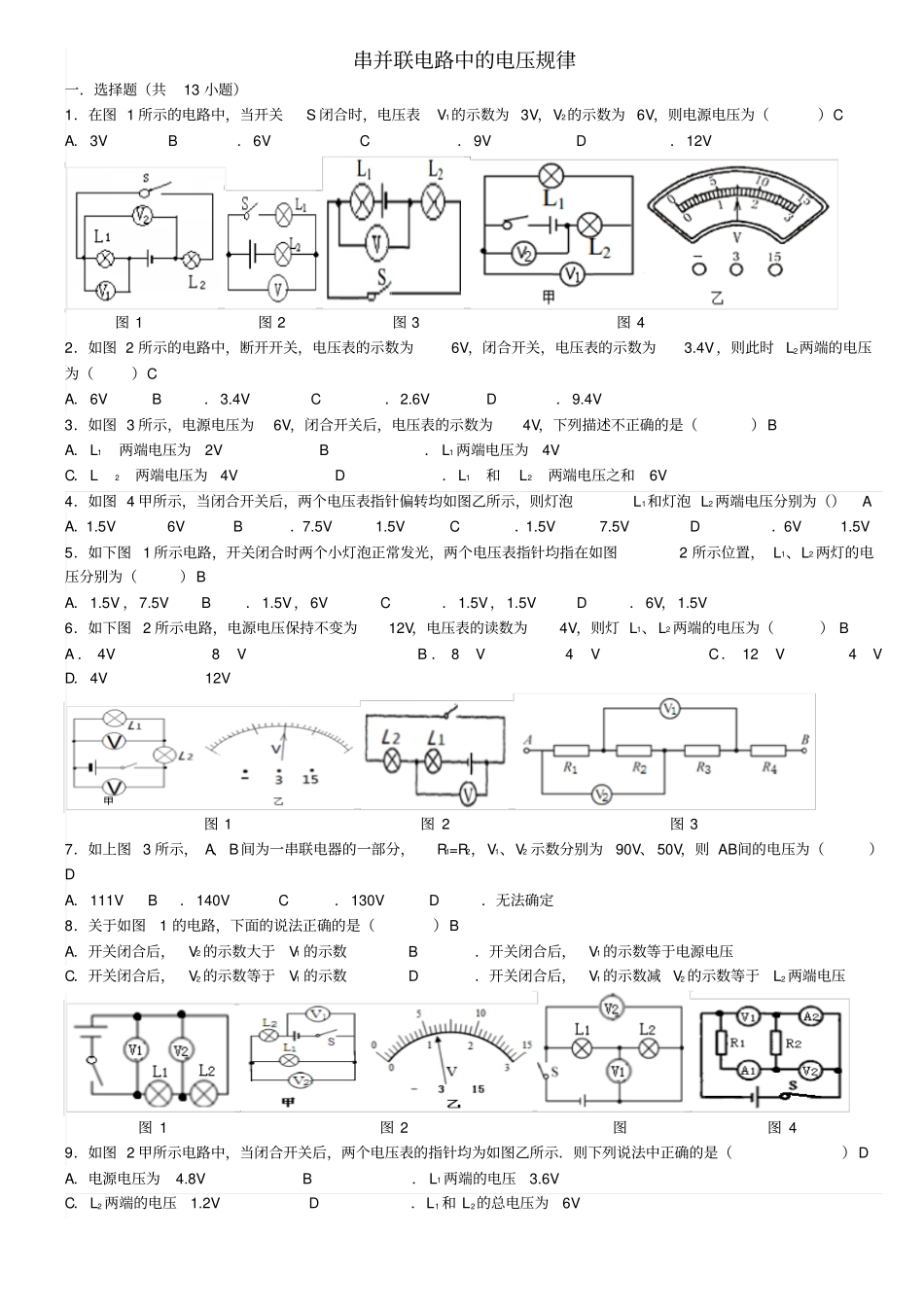

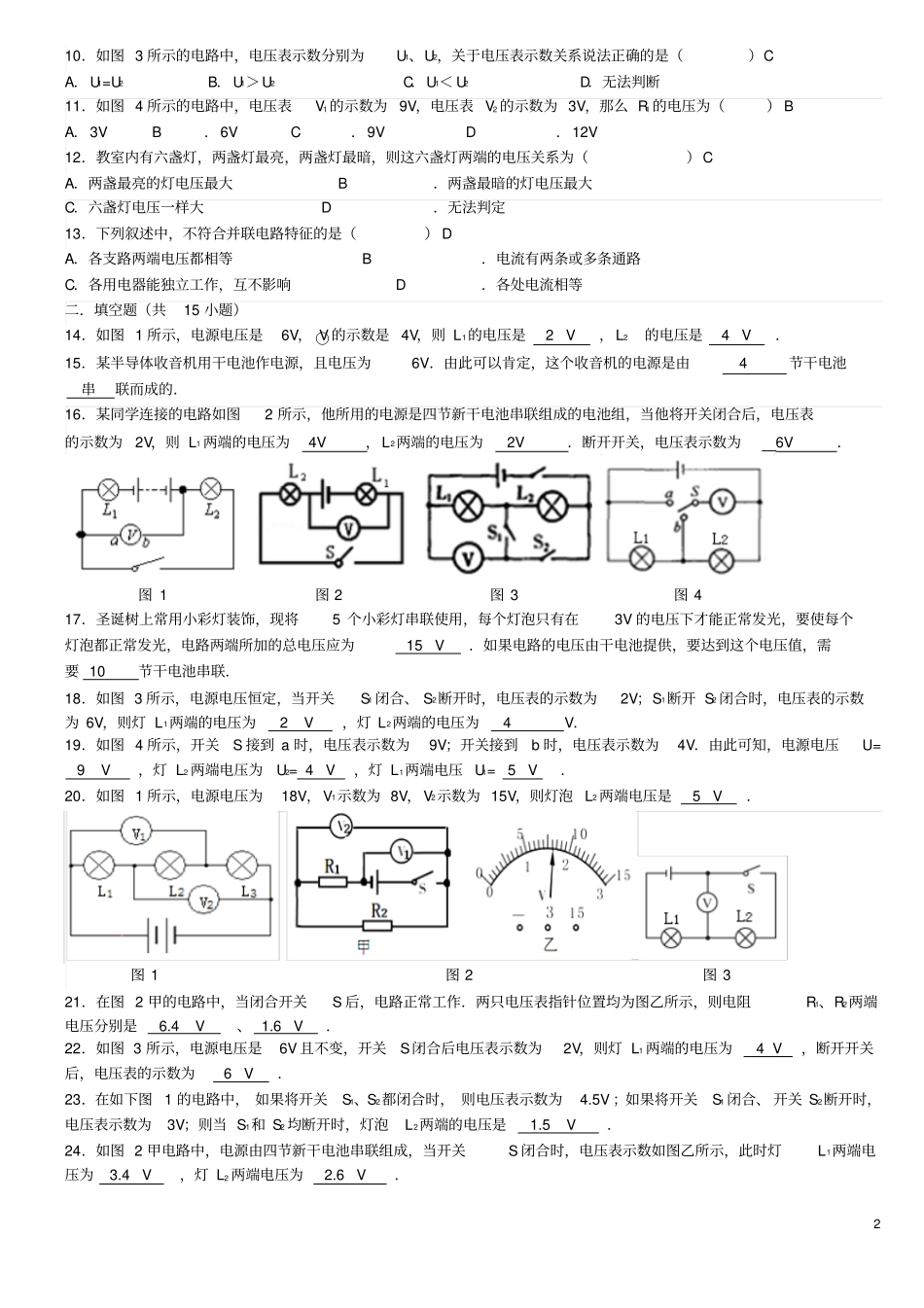

串并联电路中的电压规律一．选择题（共13小题）1．在图1所示的电路中，当开关S闭合时，电压表V1的示数为3V，V2的示数为6V，则电源电压为（）CA．3VB．6VC．9VD．12V图1图2图3图42．如图2所示的电路中，断开开关，电压表的示数为6V，闭合开关，电压表的示数为3.4V，则此时L2两端的电压为（）CA．6VB．3.4VC．2.6VD．9.4V3．如图3所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）BA．L1两端电压为2VB．L1两端电压为4VC．L2两端电压为4VD．L1和L2两端电压之和6V4．如图4甲所示，当闭合开关后，两个电压表指针偏转均如图乙所示，则灯泡L1和灯泡L2两端电压分别为（）AA．1.5V6VB．7.5V1.5VC．1.5V7.5VD．6V1.5V5．如下图1所示电路，开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图2所示位置，L1、L2两灯的电压分别为（）BA．1.5V，7.5VB．1.5V，6VC．1.5V，1.5VD．6V，1.5V6．如下图2所示电路，电源电压保持不变为12V，电压表的读数为4V，则灯L1、L2两端的电压为（）BA．4V8VB．8V4VC．12V4VD．4V12V图1图2图37．如上图3所示，A、B间为一串联电器的一部分，R1=R2，V1、V2示数分别为90V、50V，则AB间的电压为（）DA．111VB．140VC．130VD．无法确定8．关于如图1的电路，下面的说法正确的是（）BA．开关闭合后，V2的示数大于V1的示数B．开关闭合后，V1的示数等于电源电压C．开关闭合后，V2的示数等于V1的示数D．开关闭合后，V1的示数减V2的示数等于L2两端电压图1图2图图49．如图2甲所示电路中，当闭合开关后，两个电压表的指针均为如图乙所示．则下列说法中正确的是（）DA．电源电压为4.8VB．L1两端的电压3.6VC．L2两端的电压1.2VD．L1和L2的总电压为6V210．如图3所示的电路中，电压表示数分别为U1、U2，关于电压表示数关系说法正确的是（）CA．U1=U2B．U1＞U2C．U1＜U2D．无法判断11．如图4所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1的电压为（）BA．3VB．6VC．9VD．12V12．教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）CA．两盏最亮的灯电压最大B．两盏最暗的灯电压最大C．六盏灯电压一样大D．无法判定13．下列叙述中，不符合并联电路特征的是（）DA．各支路两端电压都相等B．电流有两条或多条通路C．各用电器能独立工作，互不影响D．各处电流相等二．填空题（共15小题）14．如图1所示，电源电压是6V，○V的示数是4V，则L1的电压是2V，L2的电压是4V．15．某半导体收音机用干电池作电源，且电压为6V．由此可以肯定，这个收音机的电源是由4节干电池串联而成的．16．某同学连接的电路如图2所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为4V，L2两端的电压为2V．断开开关，电压表示数为6V．图1图2图3图417．圣诞树上常用小彩灯装饰，现将5个小彩灯串联使用，每个灯泡只有在3V的电压下才能正常发光，要使每个灯泡都正常发光，电路两端所加的总电压应为15V．如果电路的电压由干电池提供，要达到这个电压值，需要10节干电池串联．18．如图3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为2V；S1断开S2闭合时，电压表的示数为6V，则灯L1两端的电压为2V，灯L2两端的电压为4V．19．如图4所示，开关S接到a时，电压表示数为9V；开关接到b时，电压表示数为4V．由此可知，电源电压U=9V，灯L2两端电压为U2=4V，灯L1两端电压U1=5V．20．如图1所示，电源电压为18V，V1示数为8V，V2示数为15V，则灯泡L2两端电压是5V．图1图2图321．在图2甲的电路中，当闭合开关S后，电路正常工作．两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是6.4V、1.6V．22．如图3所示，电源电压是6V且不变，开关S闭合后电压表示数为2V，则灯L1两端的电压为4V，断开开关后，电压表的示数为6V．23．在如下图1的电路中，如果将开关S1、S2都闭合时，则电压表示数为4.5V；如果将开关S1闭合、开关S2断开时，电压表示数为3V；则当S1和S2均断开时，灯泡L2两端的电压是1.5V．24．如图2甲电路中，电源由四节新干电池串联组成，当开关S闭合时，电压表示数如图乙所示，...
