吉林省吉林市中考物理综合复习 影响电阻大小的因素实验6 新人教版试卷VIP免费

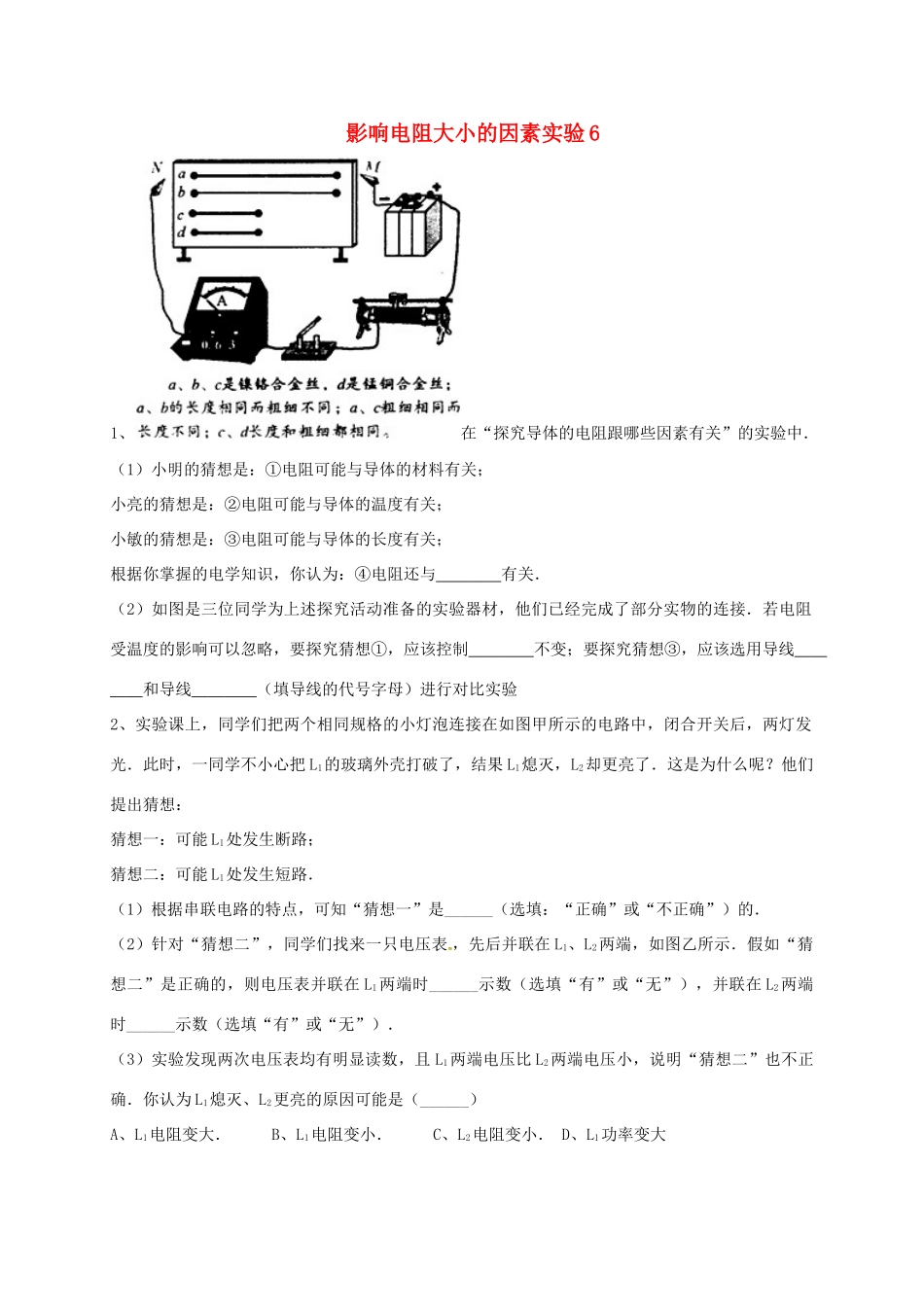

影响电阻大小的因素实验61、在“探究导体的电阻跟哪些因素有关”的实验中．（1）小明的猜想是：①电阻可能与导体的材料有关；小亮的猜想是：②电阻可能与导体的温度有关；小敏的猜想是：③电阻可能与导体的长度有关；根据你掌握的电学知识，你认为：④电阻还与有关．（2）如图是三位同学为上述探究活动准备的实验器材，他们已经完成了部分实物的连接．若电阻受温度的影响可以忽略，要探究猜想①，应该控制不变；要探究猜想③，应该选用导线和导线（填导线的代号字母）进行对比实验2、实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了．这是为什么呢？他们提出猜想：猜想一：可能L1处发生断路；猜想二：可能L1处发生短路．（1）根据串联电路的特点，可知“猜想一”是______（选填：“正确”或“不正确”）的．（2）针对“猜想二”，同学们找来一只电压表，先后并联在L1、L2两端，如图乙所示．假如“猜想二”是正确的，则电压表并联在L1两端时______示数（选填“有”或“无”），并联在L2两端时______示数（选填“有”或“无”）．（3）实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小，说明“猜想二”也不正确．你认为L1熄灭、L2更亮的原因可能是（______）A、L1电阻变大．B、L1电阻变小．C、L2电阻变小．D、L1功率变大3.热敏电阻的阻值会随温度的改变而改变．小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系．已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）．（1）在控温器中应该加入下列哪种液体？______A．自来水B．煤油C．食盐溶液（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安．则该温度下热敏电阻的阻值为______欧．（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安．通过计算得到相关数据记录如下．从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而______．温度t（℃）70605040302010…电阻RT（欧）22283544[567394…（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计．它可以直接在电压表刻度盘上读出相应温度．若电压表的读数会随温度的升高而增大，则应在原理图（乙）中______两端接入一电压表．A．abB．bcC．ac．4.热敏电阻与温度有关．图是探究热敏电阻Rx大小与温度变化关系的电路图，得到数据如下表所示：实验序号电压V电流A电阻Ω温度℃1130.26501020.20153140.1687.5204140.1410025（1）在实验开始前，滑动变阻器R的滑片应放置于最端（填“左”或“右”）；（2）第二次实验的电压表指针位置如图所示．请将电压表的读数及对应的电阻值填入上面的表格中．．（3）根据实验数据可得到的结论是：热敏电阻Rx的阻值随温度升高而．（填“变大”、“变小”或“不变”）5、在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法．下表是某实验小组在实验中所用导体的相关物理量的记录：导体编号ABC[D长度（m）1.01.01.00.5横截面积（mm2）1.21.22.41.2材料镍铬丝锰铜丝镍铬丝镍铬丝（1）要探究导体电阻大小与长度是否有关，应选用______两根导体．（2）要探究导体电阻大小与横截面积是否有关，应选用______两根导体．（3）要探究导体电阻大小与材料是否有关，应选用______两根导体6.在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法．下表是某实验小组在实验中所用导体的相关物理量的记录：导体编号ABCD长度（m）1.01.01.00.5横截面积（mm2）1.21.22.41.2材料镍铬丝锰铜丝镍铬丝镍铬丝（1）要探究导体电阻大小与长度是否有关，应选用______两根导体．（2）要探究导体电阻大小与横截面积是否有关，应选用______两根导体．（3）要探究导体电阻大小与材料是否有关，应选用______两根导体
