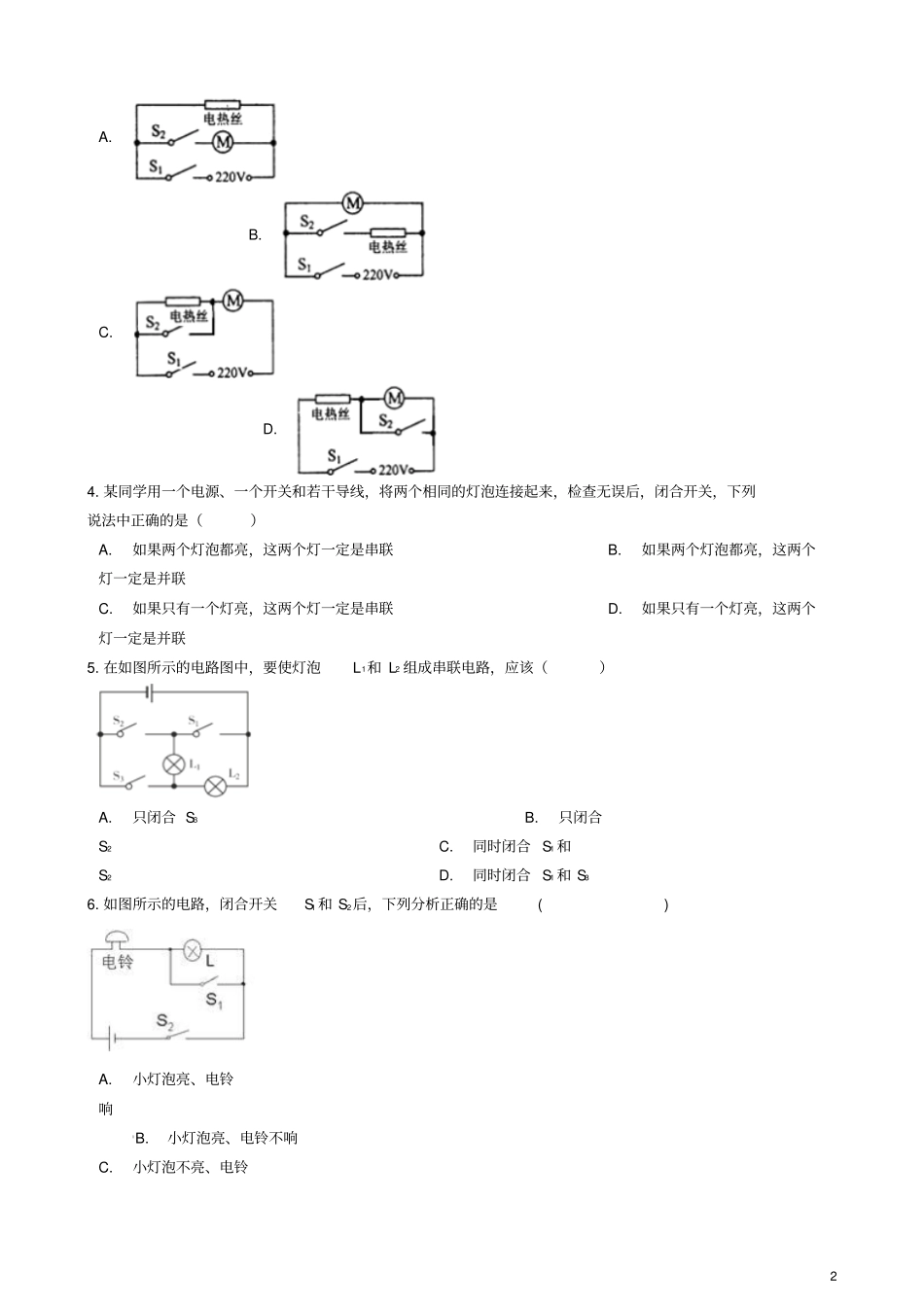

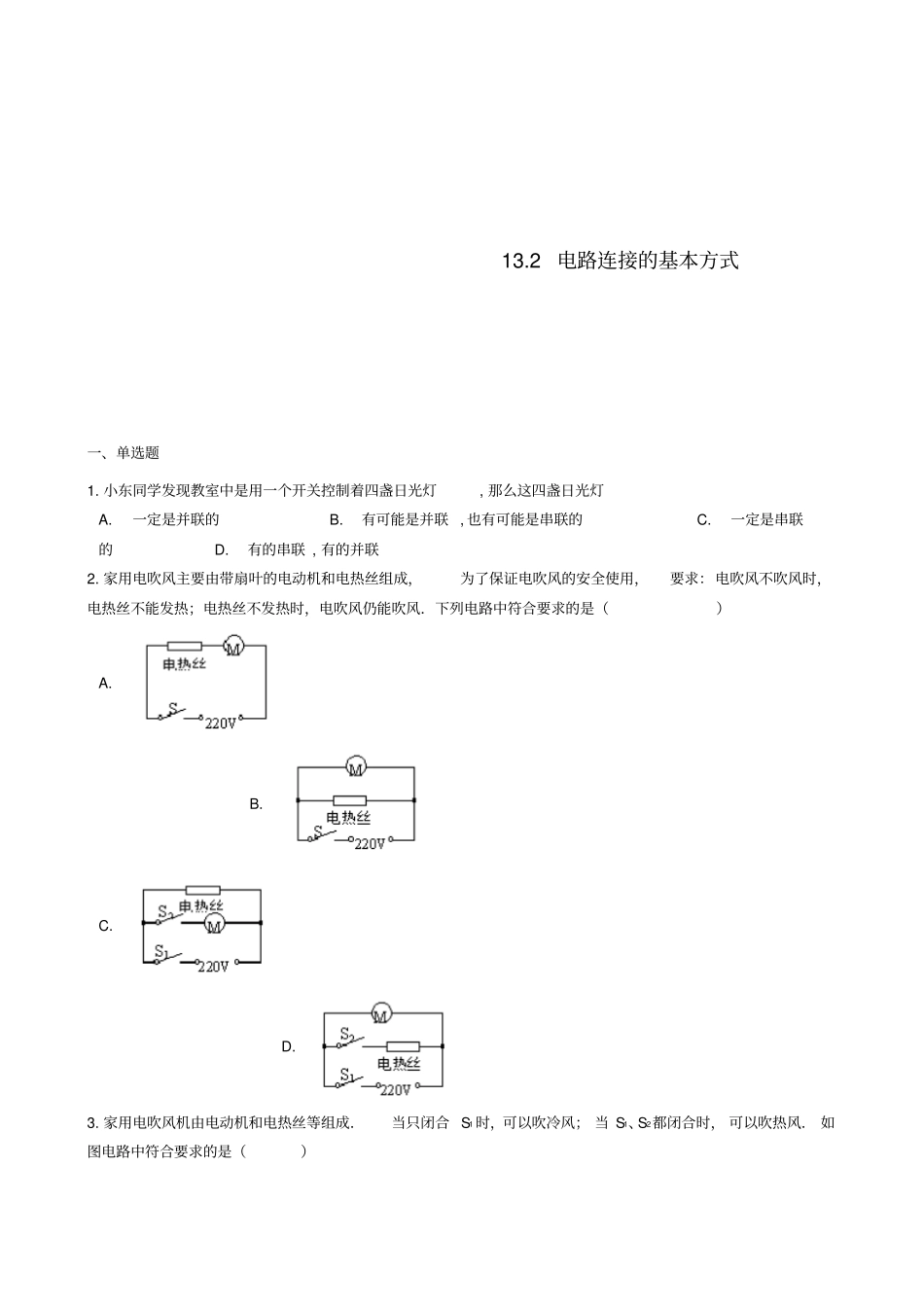

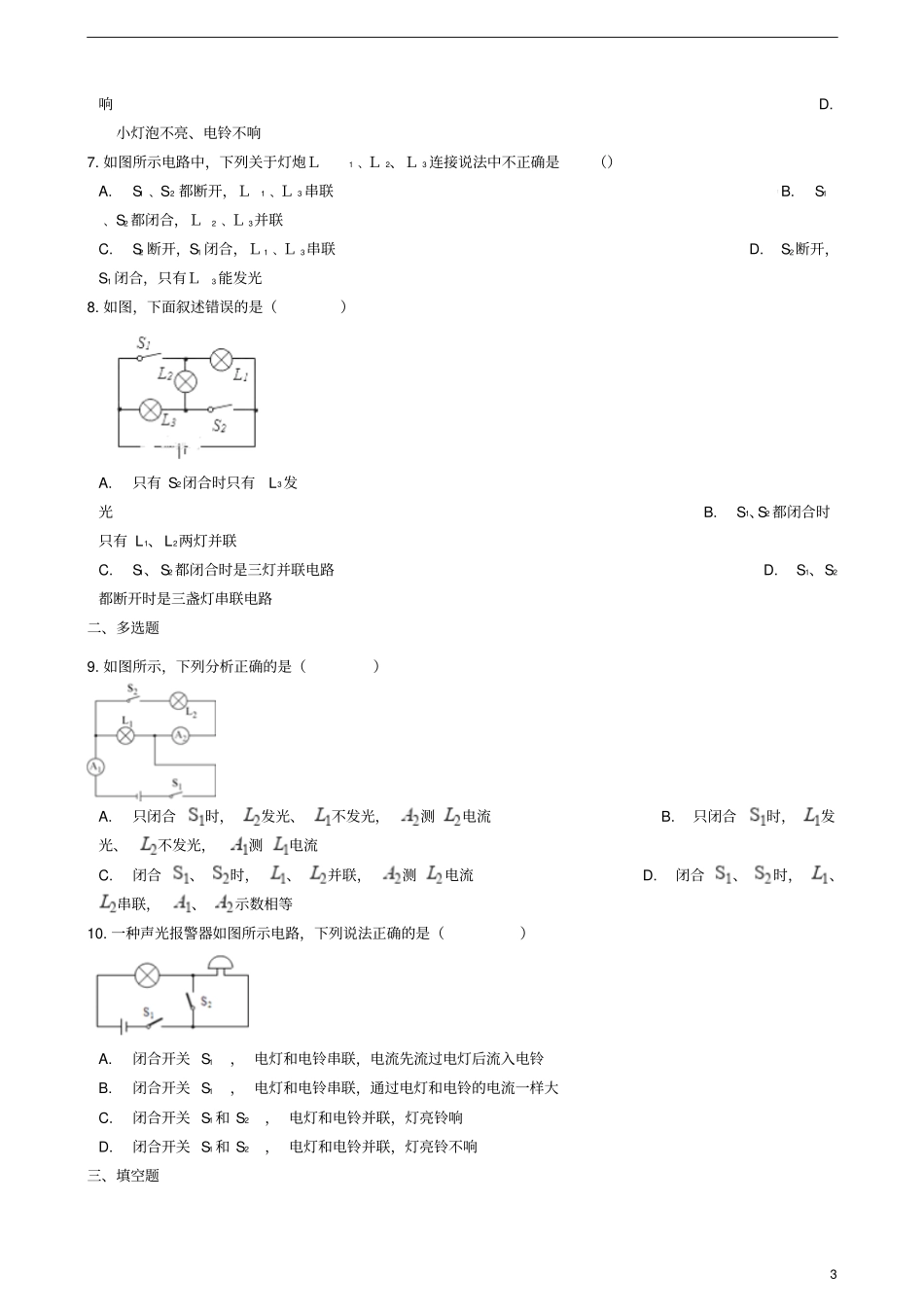

13.2电路连接的基本方式一、单选题1.小东同学发现教室中是用一个开关控制着四盏日光灯,那么这四盏日光灯A.一定是并联的B.有可能是并联,也有可能是串联的C.一定是串联的D.有的串联,有的并联2.家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不吹风时，电热丝不能发热；电热丝不发热时，电吹风仍能吹风．下列电路中符合要求的是（）A.B.C.D.3.家用电吹风机由电动机和电热丝等组成．当只闭合S1时，可以吹冷风；当S1、S2都闭合时，可以吹热风．如图电路中符合要求的是（）2A.B.C.D.4.某同学用一个电源、一个开关和若干导线，将两个相同的灯泡连接起来，检查无误后，闭合开关，下列说法中正确的是（）A.如果两个灯泡都亮，这两个灯一定是串联B.如果两个灯泡都亮，这两个灯一定是并联C.如果只有一个灯亮，这两个灯一定是串联D.如果只有一个灯亮，这两个灯一定是并联5.在如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该（）A.只闭合S3B.只闭合S2C.同时闭合S1和S2D.同时闭合S1和S36.如图所示的电路，闭合开关S1和S2后，下列分析正确的是()A.小灯泡亮、电铃响B.小灯泡亮、电铃不响C.小灯泡不亮、电铃3响D.小灯泡不亮、电铃不响7.如图所示电路中，下列关于灯炮Ｌ1﹑Ｌ2、Ｌ3连接说法中不正确是（）A.S1﹑S2都断开，Ｌ1﹑Ｌ3串联B.S1﹑S2都闭合，Ｌ2﹑Ｌ3并联C.S2断开，S1闭合，Ｌ1﹑Ｌ3串联D.S2断开，S1闭合，只有Ｌ3能发光8.如图，下面叙述错误的是（）A.只有S2闭合时只有L3发光B.S1、S2都闭合时只有L1、L2两灯并联C.S1、S2都闭合时是三灯并联电路D.S1、S2都断开时是三盏灯串联电路二、多选题9.如图所示，下列分析正确的是（）A.只闭合时，发光、不发光，测电流B.只闭合时，发光、不发光，测电流C.闭合、时，、并联，测电流D.闭合、时，、串联，、示数相等10.一种声光报警器如图所示电路，下列说法正确的是（）A.闭合开关S1，电灯和电铃串联，电流先流过电灯后流入电铃B.闭合开关S1，电灯和电铃串联，通过电灯和电铃的电流一样大C.闭合开关S1和S2，电灯和电铃并联，灯亮铃响D.闭合开关S1和S2，电灯和电铃并联，灯亮铃不响三、填空题411.是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭.①有同学说：这两个灯泡是串联的.你的看法是________（选填“一定”或“不一定”）；简述理由：________.②不打开盒子，也无任何辅助器材，如何证明你的上述看法？简要说明你的操作方法及结论________.12.如图电路，若要使灯L1、L2串联，则应闭合的开关是________；若要使灯L1、L2并联则应闭合的开关是________。13.在并联电路中，电流有________条路径，干路开关控制________，支路开关控制________。各用电器能否单独工作________14.如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝．将插头插入插座，若只闭合开关S1，电吹风吹出的是________风；当开关S1、S2同时闭合，电吹风吹出的是________风，此时吹风机和电热丝是________联．15.街道上的路灯同时发光同时熄灭，据此________（填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为________（填“串”或“并”）联；每个用电器和控制它的开关的连接方式为________联（填“串”或“并”）．16.在进行中考英语听力考试时，考场内各试场的有线扬声器的连接方式是________联，原因是________。四、解答题17.如图是简化了的电冰箱的电路图.图中M是压缩机的电动机，L是电冰箱内部的照晚灯.当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是________.18.火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请5你把图中的各元件符号连接成符合上述设计要求的电路图．五、实验探究题19.（2016?福州）我们知道，滑动变阻器连入电路中的电阻线越长，电阻越...
