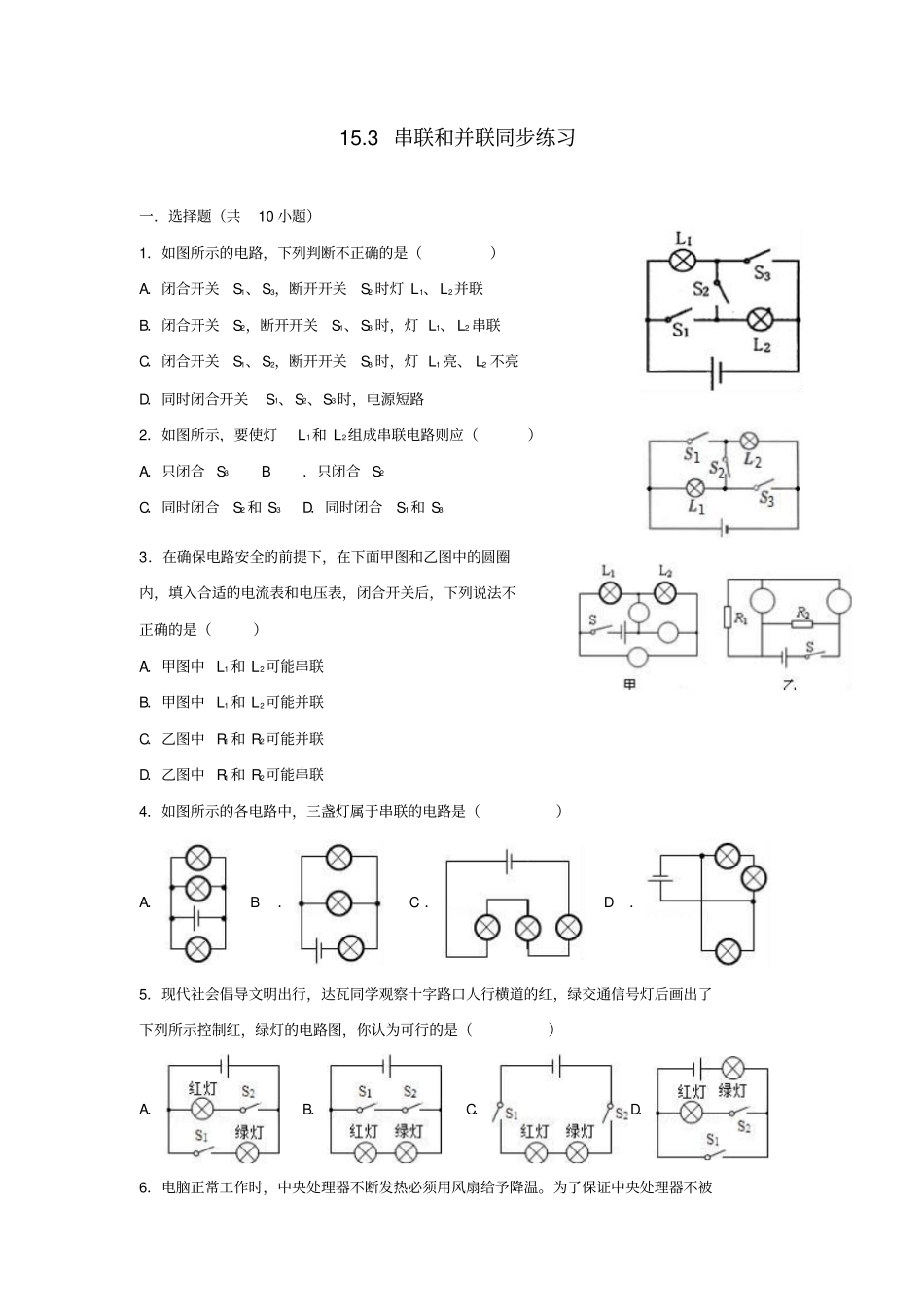

15.3串联和并联同步练习一．选择题（共10小题）1．如图所示的电路，下列判断不正确的是（）A．闭合开关S1、S3，断开开关S2时灯L1、L2并联B．闭合开关S2，断开开关S1、S3时，灯L1、L2串联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路2．如图所示，要使灯L1和L2组成串联电路则应（）A．只闭合S3B．只闭合S2C．同时闭合S2和S3D．同时闭合S1和S33．在确保电路安全的前提下，在下面甲图和乙图中的圆圈内，填入合适的电流表和电压表，闭合开关后，下列说法不正确的是（）A．甲图中L1和L2可能串联B．甲图中L1和L2可能并联C．乙图中R1和R2可能并联D．乙图中R1和R2可能串联4．如图所示的各电路中，三盏灯属于串联的电路是（）A．B．C．D．5．现代社会倡导文明出行，达瓦同学观察十字路口人行横道的红，绿交通信号灯后画出了下列所示控制红，绿灯的电路图，你认为可行的是（）A．B．C．D．6．电脑正常工作时，中央处理器不断发热必须用风扇给予降温。为了保证中央处理器不被2烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（）A．B．C．D．7．轿车装有日间行车灯后可提高行车的安全性。当轿车启动，即电键S1闭合，日间行车灯L1发光，若电键S2再闭合，近灯光L2可同时发光。在图1所示的电路中，符合上述情况的是（）A．B．C．D．8．火车某节车厢有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。能实现上述设计的电路图是图中的（）A．B．C．D．9．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（）A．B．C．D．10．江南特种玻璃厂生产的电控调光玻璃，具有根据光照强度自动调节玻璃透明度的功能。光照增强，施加于玻璃两端的电压降低，玻璃透明度下降；光照减弱，施加于玻璃两端的电压升高，玻璃透明度上升。已知光敏电阻Rx的阻值随光照的增强而变小，R0是定值电阻，电3源电压不变，则下列电路图中符合要求的是（）A．B．C．D．二．填空题（共7小题）11．如图电路，要使灯泡L1、L2组成串联电路，则应闭合；要使灯泡L1、L2组成并联电路，则应闭合；绝对不能同时闭合。12．在图（a）所示的电路中，灯L1与L2是连接，电流表是在电路中（均选填“串联”或“并联”）．电压表测量的是灯的电压，它的示数如图（b）所示为伏。13．如图所示的电路，开关S闭合后，电路将是（选填“通路”、“断路”或“短路”）。要使两灯串联，只要拆除导线（选填“ab”或“cd”）即可；要使两灯并联，只要将导线c端改接在端（选填“a”、“b”或“d”）。14．如图所示，仅闭合开关，则L1、L2组成串联电路；仅闭合开关，则L1、L2组成并联电路；仅闭合开关，则只有L1连入电路；若三个开关同时都闭合，则电路将。15．为方便黑夜开灯，家中可安装一种带有指示灯的开关，如甲图所示，这种开关是由一个指示灯和一个开关S构成。将该开关和照明灯连入电路，如乙图所示。当4开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光。（1）乙图的L1和L2中表示指示灯的是。（2）当开关S断开时，两个灯中的电流情况I1I2（填“＞”“=”或“＜”）。16．如图所示，S为多转换开关，则（注：电灯填“亮”或“不亮”；电铃填“响”或“不响”）（1）S接a时，电灯，电铃。（2）S接c时，电灯，电铃。（3）S接b时，电灯，电铃，该电路是路。17．在某次电学考试的试题中出现，教室内某个开关闭合或断开时，两盏灯同时亮同时灭，答案为并联，一些同学提出两灯也可以是串联的，假设你在场，请你根据生活观察到的现象加以解释。你提供的现象是。做出判断的理论依...
