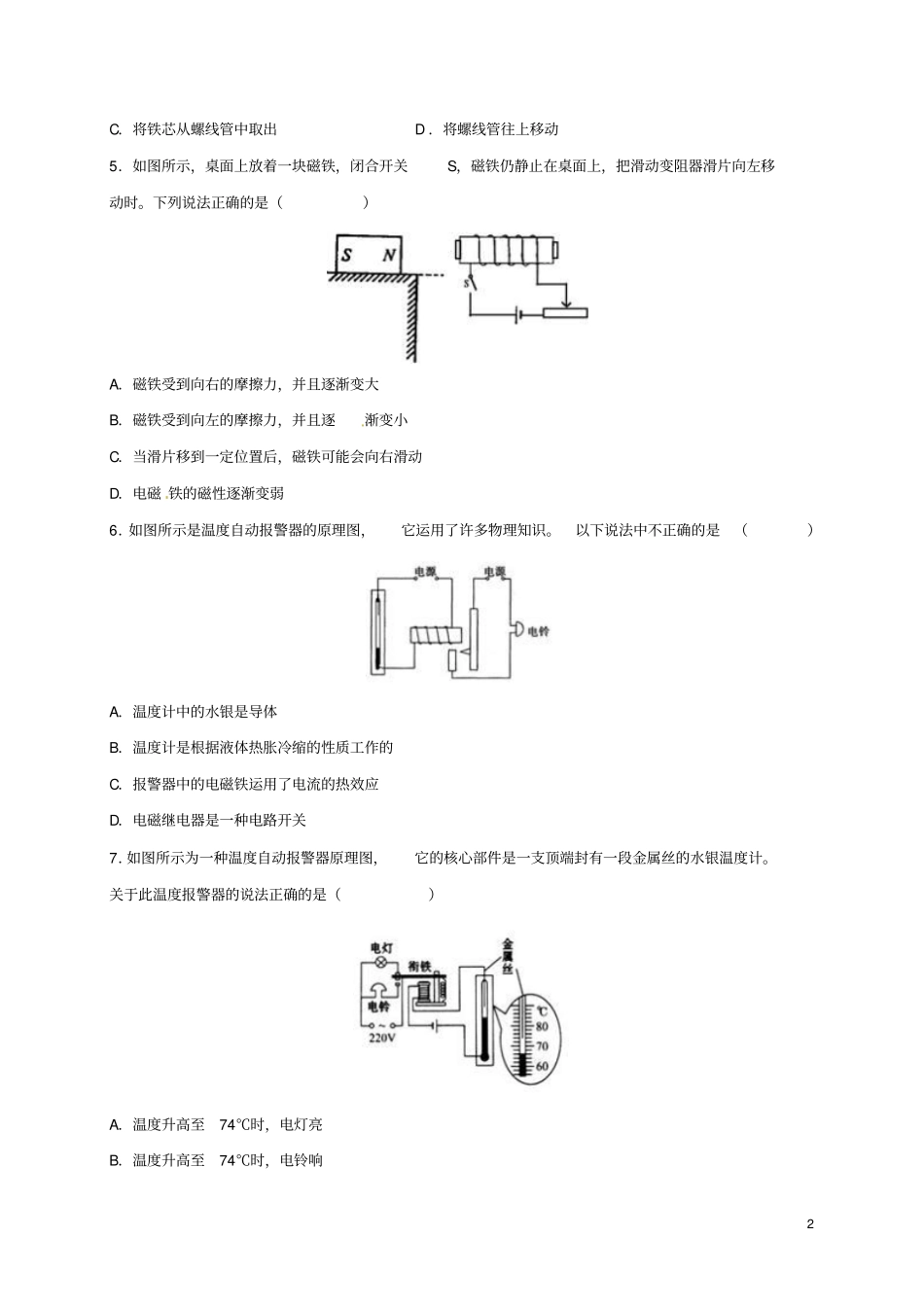

第3节电磁铁电磁继电器一、选择题1．下列装置中，没有用到电磁铁的是（）A．电磁起重机B．电磁继电器C．电铃D．电热毯2．下列方法中，不能增强螺线管磁性的是（）A．增加螺线管的匝数B．在通电螺线管内插入铁棒C．增大螺线管线圈中的电流D．增大螺线管本身的直径3．小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是（）A．要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B．电磁铁能吸引的大头针越多，表明它的磁性越强C．电磁铁B磁性较强，所以通过它的电流较大D．若将两电磁铁上部靠近，会相互吸引4．如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置。要使弹簧测力计的示数变大，下列操作方法能够实现的是（）A．滑片P向b端滑动B．将S拨到①位置2C．将铁芯从螺线管中取出D．将螺线管往上移动5．如图所示，桌面上放着一块磁铁，闭合开关S，磁铁仍静止在桌面上，把滑动变阻器滑片向左移动时。下列说法正确的是（）A．磁铁受到向右的摩擦力，并且逐渐变大B．磁铁受到向左的摩擦力，并且逐渐变小C．当滑片移到一定位置后，磁铁可能会向右滑动D．电磁铁的磁性逐渐变弱6．如图所示是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关7．如图所示为一种温度自动报警器原理图，它的核心部件是一支顶端封有一段金属丝的水银温度计。关于此温度报警器的说法正确的是（）A．温度升高至74℃时，电灯亮B．温度升高至74℃时，电铃响3C．温度升高至66℃时，电铃响D．温度升高至66℃时，电灯亮8．如图是一种防汛报警器的原理图，K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮子A，关于此水位报警器下列说法不正确的是（）A．当水位上升到警戒水位时，甲灯不亮，乙灯亮B．当水位较低处于安全水位时，甲灯、乙灯均不亮C．水位报警器中还应用到了杠杆的知识D．此水位报警器也是电磁铁的应用9．小明用自制的电磁铁来研究它的磁性与哪些因素有关。实验器材：两个相同大小的大铁钉、一些漆包线、开关、电源、滑动变阻器、一些回形针和电流表等。在实验中，用漆包线绕制横截面和紧密程度相同的三个线圈，其中两个线圈插入铁钉，另一个线圈内无铁钉。按如图电路进行实验，实验记录的数据如下表：由以上实验表明，电磁铁的磁性强弱与哪些因素有关（）A．只与电磁铁线圈匝数有关B．只与电磁铁线圈匝数、是否有铁钉有关C．只与电磁铁线圈匝数、通过线圈的电流有关D．与电磁铁线圈匝数、是否有铁钉、通过线圈的电流都有关二、填空题10．（2013雅安）如图所示，在电磁铁的正上方用弹簧挂一块条形磁铁。当开关闭合后，条形磁铁与电磁铁的相互作用为_____________（填“吸引”或“排斥”）。当滑片P从b端到a端的滑动过程中，弹簧的长度会变_________（填“长”或“短”）。411．下面是某同学对电磁继电器的认识，请帮他补充完整。（1）如图所示是电磁继电器结构示意图。其中有两个电路：一是控制电路，由低压电源U1、______________和开关S组成；二是工作电路，由高压电源U2、__________和电磁继电器的__________部分组成。（2）工作原理：闭合低压开关，线圈中通过电流后产生_____________，对衔铁产生____________，使工作电路___________（选填“闭合”或“断开”），电动机__________（选填“正常”或“停止”）工作；断开低压开关，线圈中_________（选填“有”或“无”）电流，工作电路_____________（选填“闭合”或“断开”），电动机就___________（选填“正常”或“停止”）工作。（3）利用电磁继电器可以用________________的控制电路来控制______________的工作电路。12．如图所示是小华同学在研究性学习的活动中为计算机房设计的一种防盗报警器，其踏板放在机房的门口，电铃和电灯放在值班室内。观察电路可知，这个报警器的工作原理是：有人踩踏板时_________________________________________________________________；无人踩...
