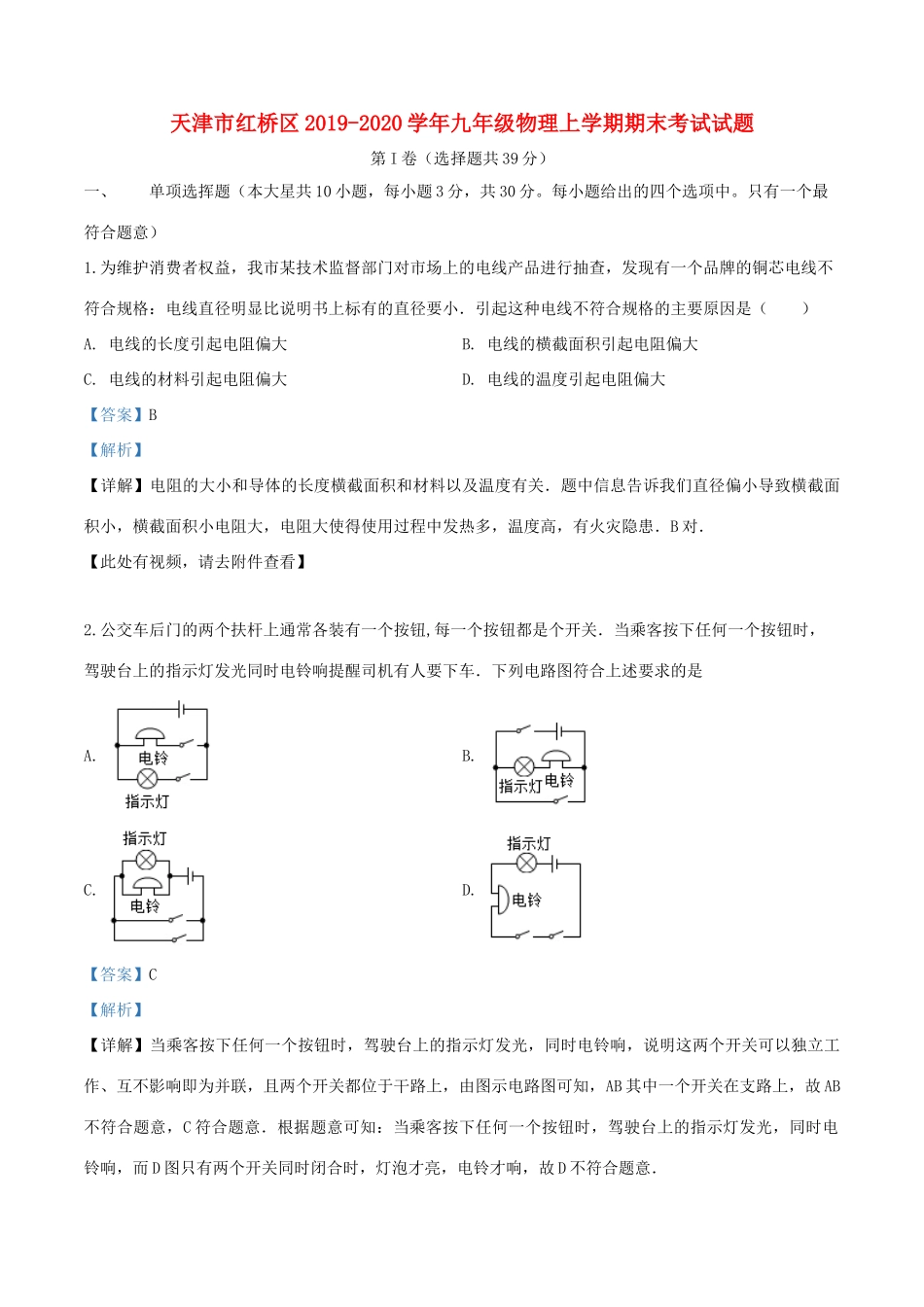

天津市红桥区2019-2020学年九年级物理上学期期末考试试题第I卷（选择题共39分）一、单项选挥题（本大星共10小题，每小题3分，共30分。每小题给出的四个选项中。只有一个最符合题意）1.为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．引起这种电线不符合规格的主要原因是（）A.电线的长度引起电阻偏大B.电线的横截面积引起电阻偏大C.电线的材料引起电阻偏大D.电线的温度引起电阻偏大【答案】B【解析】【详解】电阻的大小和导体的长度横截面积和材料以及温度有关．题中信息告诉我们直径偏小导致横截面积小，横截面积小电阻大，电阻大使得使用过程中发热多，温度高，有火灾隐患．B对．【此处有视频，请去附件查看】2.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是A.B.C.D.【答案】C【解析】【详解】当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，说明这两个开关可以独立工作、互不影响即为并联，且两个开关都位于干路上，由图示电路图可知，AB其中一个开关在支路上，故AB不符合题意，C符合题意．根据题意可知：当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，而D图只有两个开关同时闭合时，灯泡才亮，电铃才响，故D不符合题意．3.图中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动是，不能产生感应电流的情况是（）A.B.C.D.【答案】D【解析】【详解】试题分析：由A图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流，故A正确；由B图知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流，故B正确；由C图知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流，故C正确；由D图知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流，故D错误，故选D．考点：产生感应电流的条件【此处有视频，请去附件查看】4.甲灯是“220V100W”，乙灯是“110V100W”，当它们都正常发光时，在相同时间内消耗电能的情况是（）A.乙灯多B.甲灯多C.一样多D.不便确定【答案】C【解析】【详解】甲乙两灯都正常发光时，额定功率相同，由可知在相同时间内消耗电能一样多，故选C。5.下列四个等式中，符合串联电路特点的是（）A.I=I1+I2B.U=U1=U2C.D.【答案】C【解析】【详解】AD．串联电路各处电流相等，即I=I1=I2故AD不符合题意；B．串联电路总电压等于各用电器两端电压之和，即U=U1+U2故B不符合题意；C．串联电路电压比等于电阻比，即故C符合题意。6.在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置．甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水．把这个装置接入电源，利用这套装置可来探究电流产生热量A.与电压的关系B.与电阻的关系C.与电流的关系D.与电能的关系【答案】C【解析】【分析】探究电流产生热量跟电流关系时，控制电阻和通电时间不变；探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟通电时间关系时，控制电流和电阻不变．【详解】图中两个相同的电阻串联，通电时间和电阻相同，当给其中一个并联一个电阻时，电阻的电流改变，探究电流产生热量跟电流关系．故选C．【点睛】本题考查电流产生的热量的影响因素，知道电流产生的热量跟电流大小、电阻大小、通电时间有关．7.下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()A.空气开关B.双孔插座C.带开关的灯泡D.三孔插座【答案】C【解析】空气开关相当于保险丝，应串联在干路中，由图知道连接正确，故A不合题意；两孔插座，与其他用电器并联，接线时左零右火，由图知道连接正确，故B不合题意；开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时...
