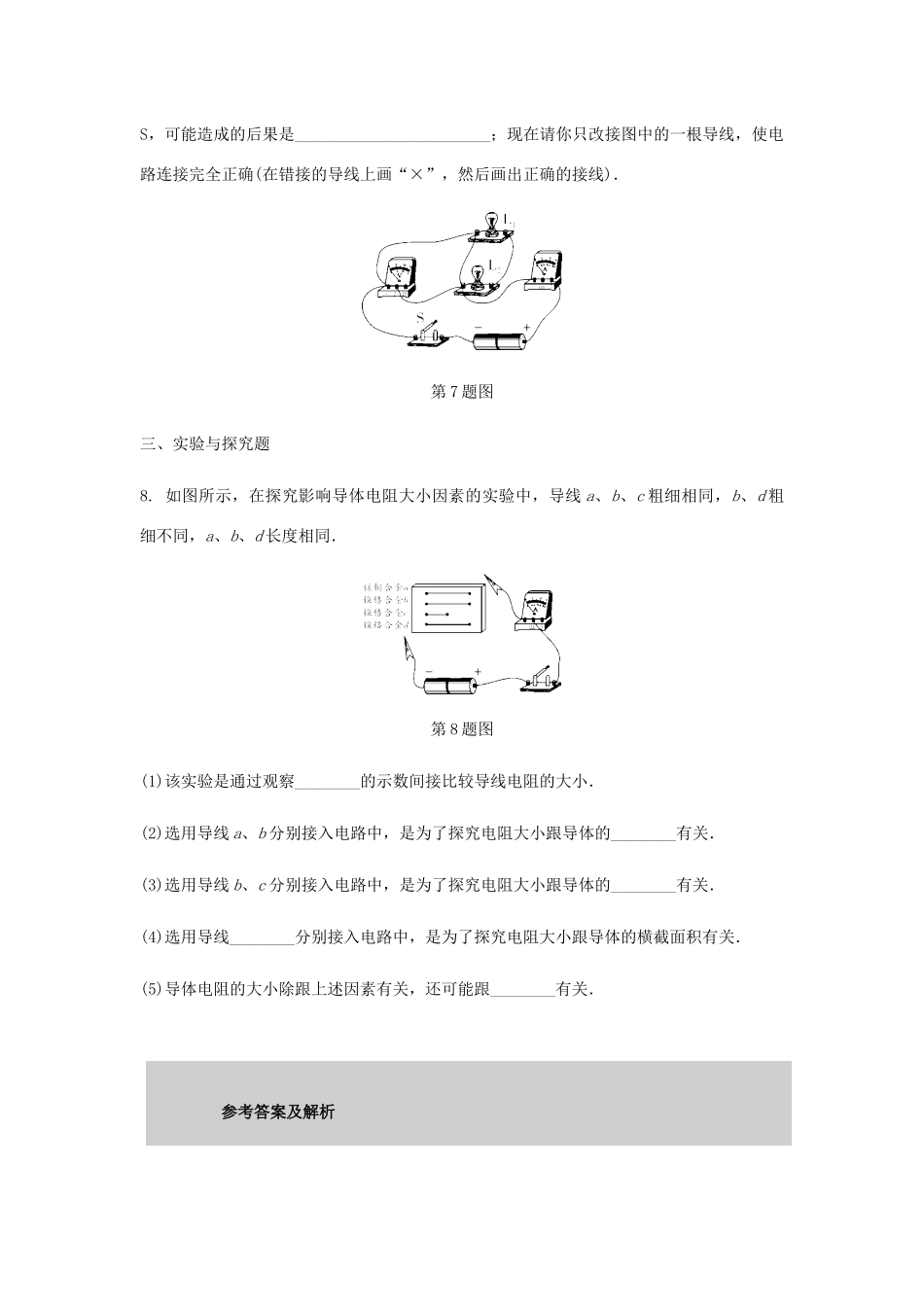

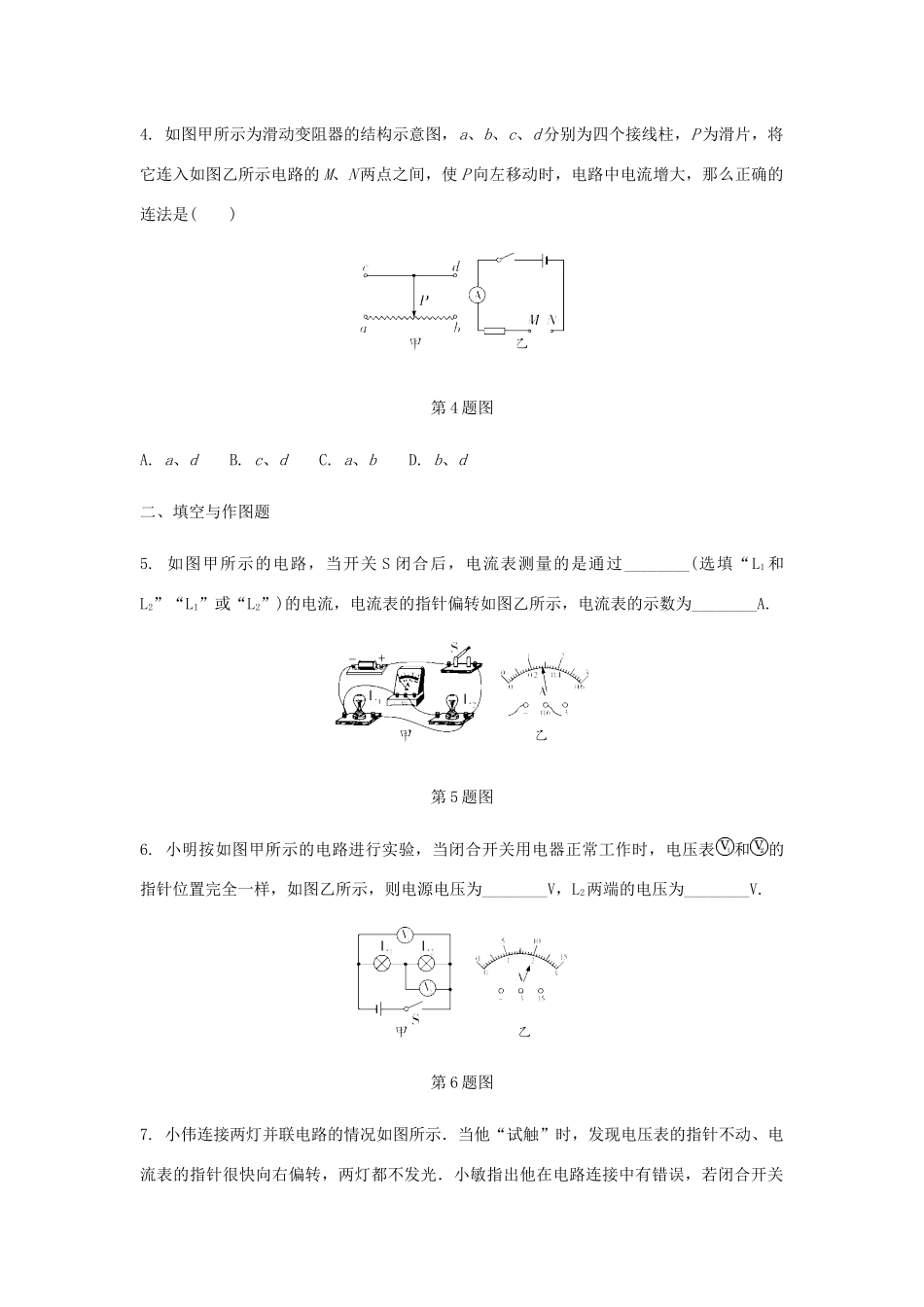

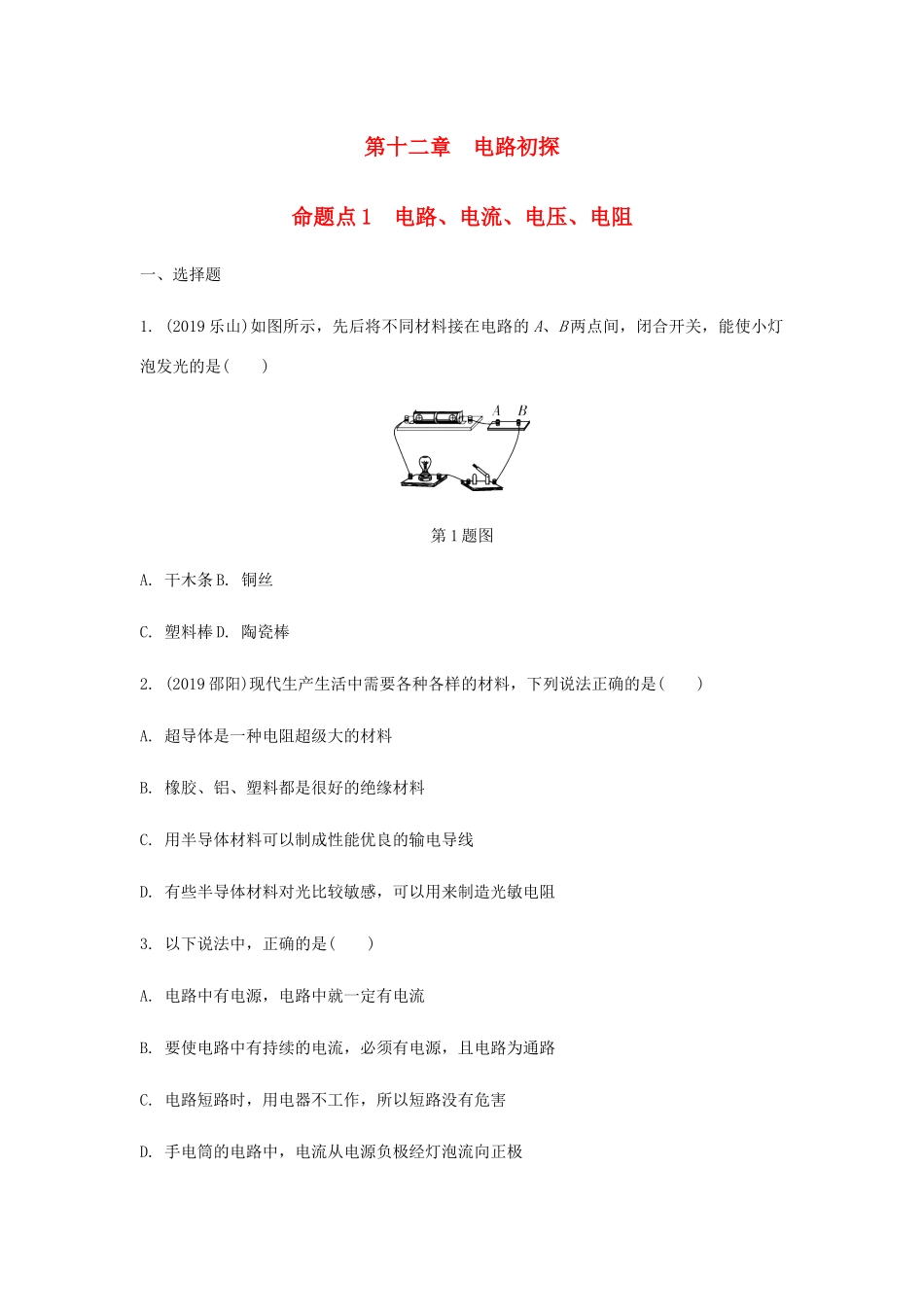

第十二章电路初探命题点1电路、电流、电压、电阻一、选择题1.(2019乐山)如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是()第1题图A.干木条B.铜丝C.塑料棒D.陶瓷棒2.(2019邵阳)现代生产生活中需要各种各样的材料，下列说法正确的是()A.超导体是一种电阻超级大的材料B.橡胶、铝、塑料都是很好的绝缘材料C.用半导体材料可以制成性能优良的输电导线D.有些半导体材料对光比较敏感，可以用来制造光敏电阻3.以下说法中，正确的是()A.电路中有电源，电路中就一定有电流B.要使电路中有持续的电流，必须有电源，且电路为通路C.电路短路时，用电器不工作，所以短路没有危害D.手电筒的电路中，电流从电源负极经灯泡流向正极4.如图甲所示为滑动变阻器的结构示意图，a、b、c、d分别为四个接线柱，P为滑片，将它连入如图乙所示电路的M、N两点之间，使P向左移动时，电路中电流增大，那么正确的连法是()第4题图A.a、dB.c、dC.a、bD.b、d二、填空与作图题5.如图甲所示的电路，当开关S闭合后，电流表测量的是通过________(选填“L1和L2”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A.第5题图6.小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针位置完全一样，如图乙所示，则电源电压为________V，L2两端的电压为________V.第6题图7.小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光．小敏指出他在电路连接中有错误，若闭合开关S，可能造成的后果是________________________；现在请你只改接图中的一根导线，使电路连接完全正确(在错接的导线上画“×”，然后画出正确的接线)．第7题图三、实验与探究题8.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同，a、b、d长度相同．第8题图(1)该实验是通过观察________的示数间接比较导线电阻的大小．(2)选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的________有关．(3)选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的________有关．(4)选用导线________分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．(5)导体电阻的大小除跟上述因素有关，还可能跟________有关．参考答案及解析命题点1电路、电流、电压、电阻1.B2.D【解析】超导体是一种电阻为零的材料，A错误；铝属于导体，B错误；半导体的导电性能介于导体和绝缘体之间，所以不能制成性能优良的输电导线，C错误；用有些对光比较敏感的半导体材料可以制造光敏电阻，D正确．故选D.3.B4.A5.L20.286.1027.电流表和电源可能烧坏如答图所示第7题答图8.(1)电流表(2)材料(3)长度(4)b、d(5)温度【解析】(1)当接入电路中不同的导体时，可通过观察电流表示数来比较导体电阻的大小；(2)导线a、b的粗细、长度均相同，材料不同，所以选用导线a、b是为了探究电阻大小跟导体的材料有关；(3)导线b、c的粗细、材料均相同，长度不同，所以选用导线b、c是为了探究电阻大小跟导体的长度有关；(4)导线b、d的长度、材料均相同，粗细不同，所以选用导线b、d是为了探究电阻大小跟导体的横截面积有关；(5)影响导体电阻大小的因素除了导体的材料、长度、横截面积外，还可能跟温度有关．
