吉林省吉林市中考物理综合复习 串联并联电路中电流的规律3 新人教版试卷VIP免费

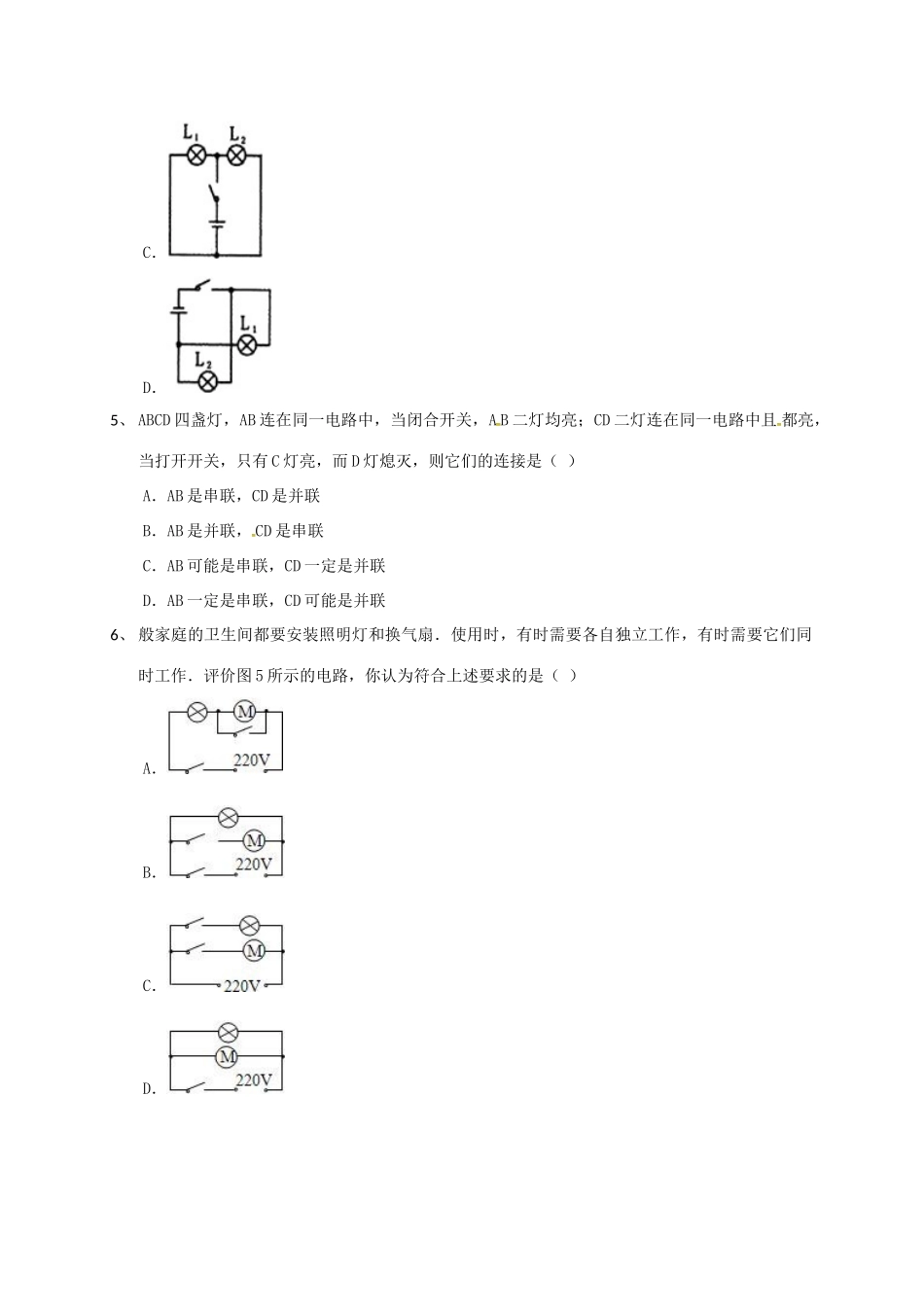

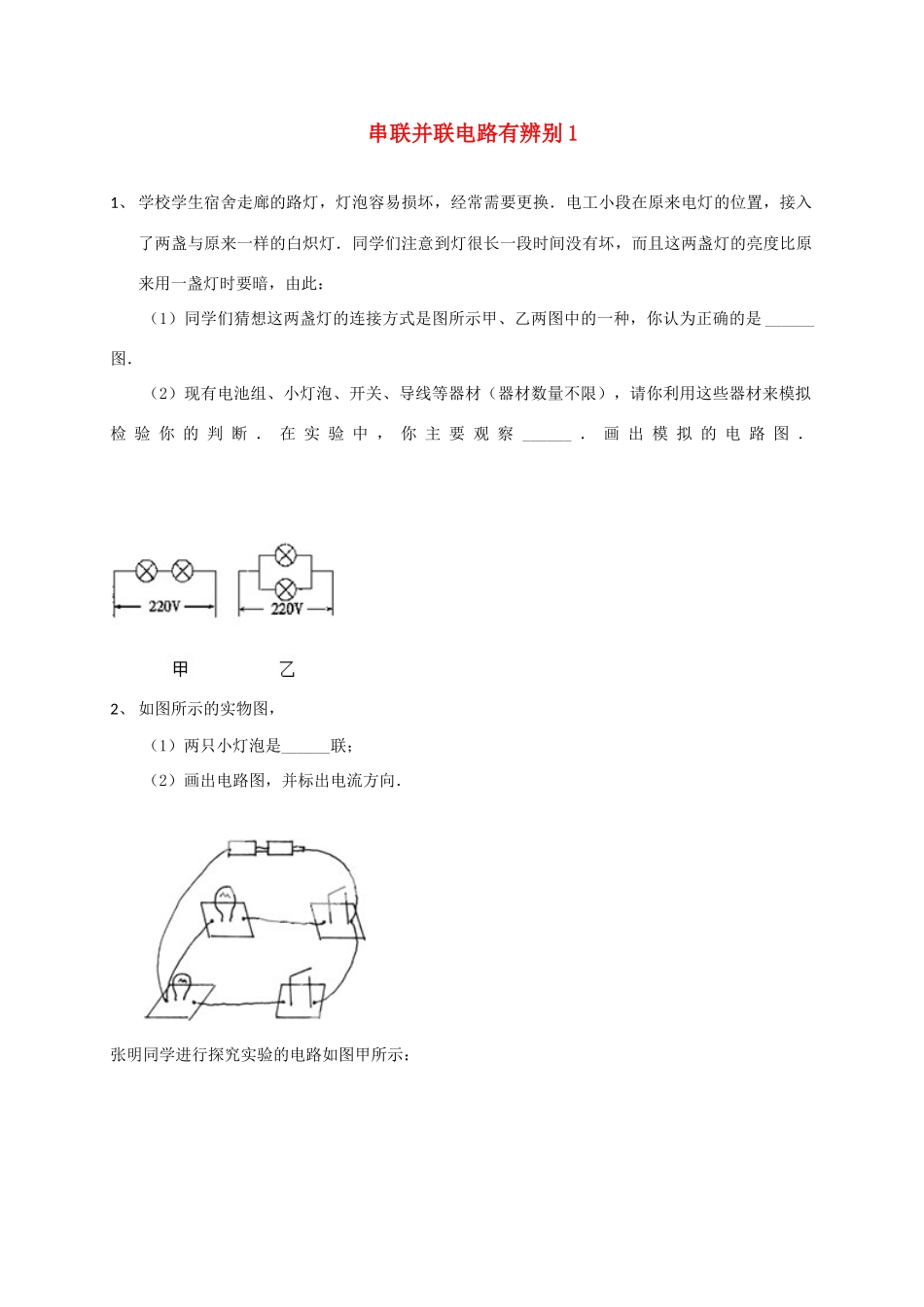

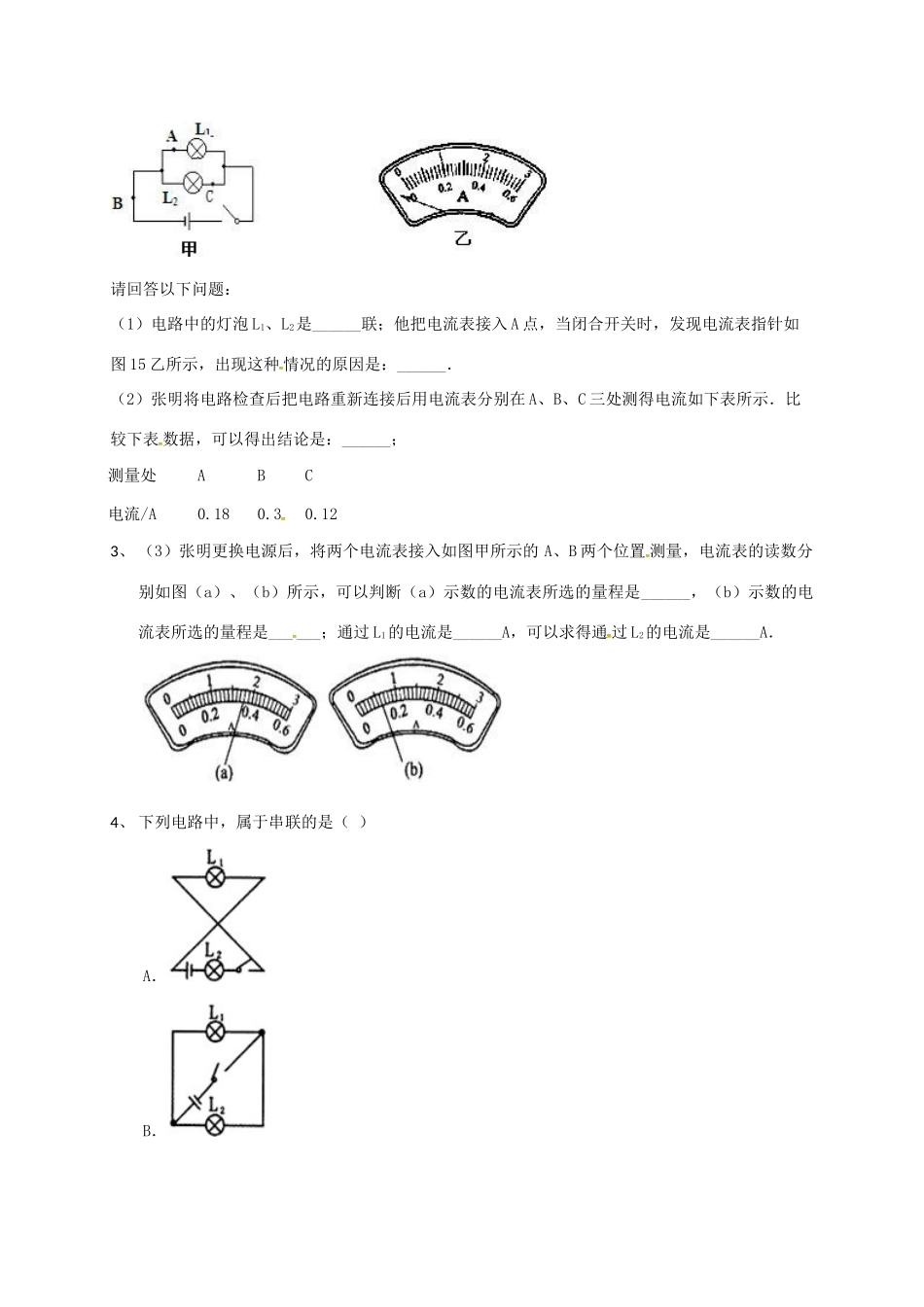

串联并联电路有辨别11、学校学生宿舍走廊的路灯，灯泡容易损坏，经常需要更换．电工小段在原来电灯的位置，接入了两盏与原来一样的白炽灯．同学们注意到灯很长一段时间没有坏，而且这两盏灯的亮度比原来用一盏灯时要暗，由此：（1）同学们猜想这两盏灯的连接方式是图所示甲、乙两图中的一种，你认为正确的是______图．（2）现有电池组、小灯泡、开关、导线等器材（器材数量不限），请你利用这些器材来模拟检验你的判断．在实验中，你主要观察______．画出模拟的电路图．2、如图所示的实物图，（1）两只小灯泡是______联；（2）画出电路图，并标出电流方向．张明同学进行探究实验的电路如图甲所示：请回答以下问题：（1）电路中的灯泡L1、L2是______联；他把电流表接入A点，当闭合开关时，发现电流表指针如图15乙所示，出现这种情况的原因是：______．（2）张明将电路检查后把电路重新连接后用电流表分别在A、B、C三处测得电流如下表所示．比较下表数据，可以得出结论是：______；测量处ABC电流/A0.180.30.123、（3）张明更换电源后，将两个电流表接入如图甲所示的A、B两个位置测量，电流表的读数分别如图（a）、（b）所示，可以判断（a）示数的电流表所选的量程是______，（b）示数的电流表所选的量程是______；通过L1的电流是______A，可以求得通过L2的电流是______A．4、下列电路中，属于串联的是（）A．B．C．D．5、ABCD四盏灯，AB连在同一电路中，当闭合开关，AB二灯均亮；CD二灯连在同一电路中且都亮，当打开开关，只有C灯亮，而D灯熄灭，则它们的连接是（）A．AB是串联，CD是并联B．AB是并联，CD是串联C．AB可能是串联，CD一定是并联D．AB一定是串联，CD可能是并联6、般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时工作．评价图5所示的电路，你认为符合上述要求的是（）A．B．C．D．王聪是班里有名的“物理迷”，他爱观察，勤思考．一天，妈妈到超市购买了一台家用豆浆机，他仔细观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识．（1）机座底部安装有三个小橡皮碗，相当于“吸盘”，可以防止豆浆机在打浆时位置发生移动．“吸盘”是利用______起固定作用的．（2）豆浆机电源线的插头有三个脚，如图所示，其中稍长些的脚是把豆浆机的金属部分与______相连接．（3）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成．制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的．由此可知，豆浆机中的电动机和电热器的连接方式是______．（4）当香喷喷的豆浆打好后，王聪打开豆浆机，如图所示，他只闻到香味却看不清楚豆浆．请你用学过的物理知识解释其中的原因．（5）豆浆机铭牌上的部分技术参数如下表．豆浆机在额定电压下打浆时，通过电动机的电流是多少？额定电压220V额定功率50Hz电动机额定功率180W电热器额定功率850W7、（6）王聪粗略想测算一下豆浆机电热器的加热效率大约是多少．于是，他把80g大豆和1500g清水放入豆浆机中，测出其初温为20℃．豆浆机在额定电压下工作，当电热器加热的总时间约12min时豆浆沸腾，测其温度为100℃．设豆浆的比热容大约等于水的比热容，请你帮他计算豆浆吸收了多少热量？豆浆机电热器的加热效率大约是多少？C水=4.2×103J/（7）王聪想比较一下豆浆的密度与水的密度哪个大，但手中没有密度计，也没有天平和量筒，请你用家中的物品较简单的比较出二者密度的大小
