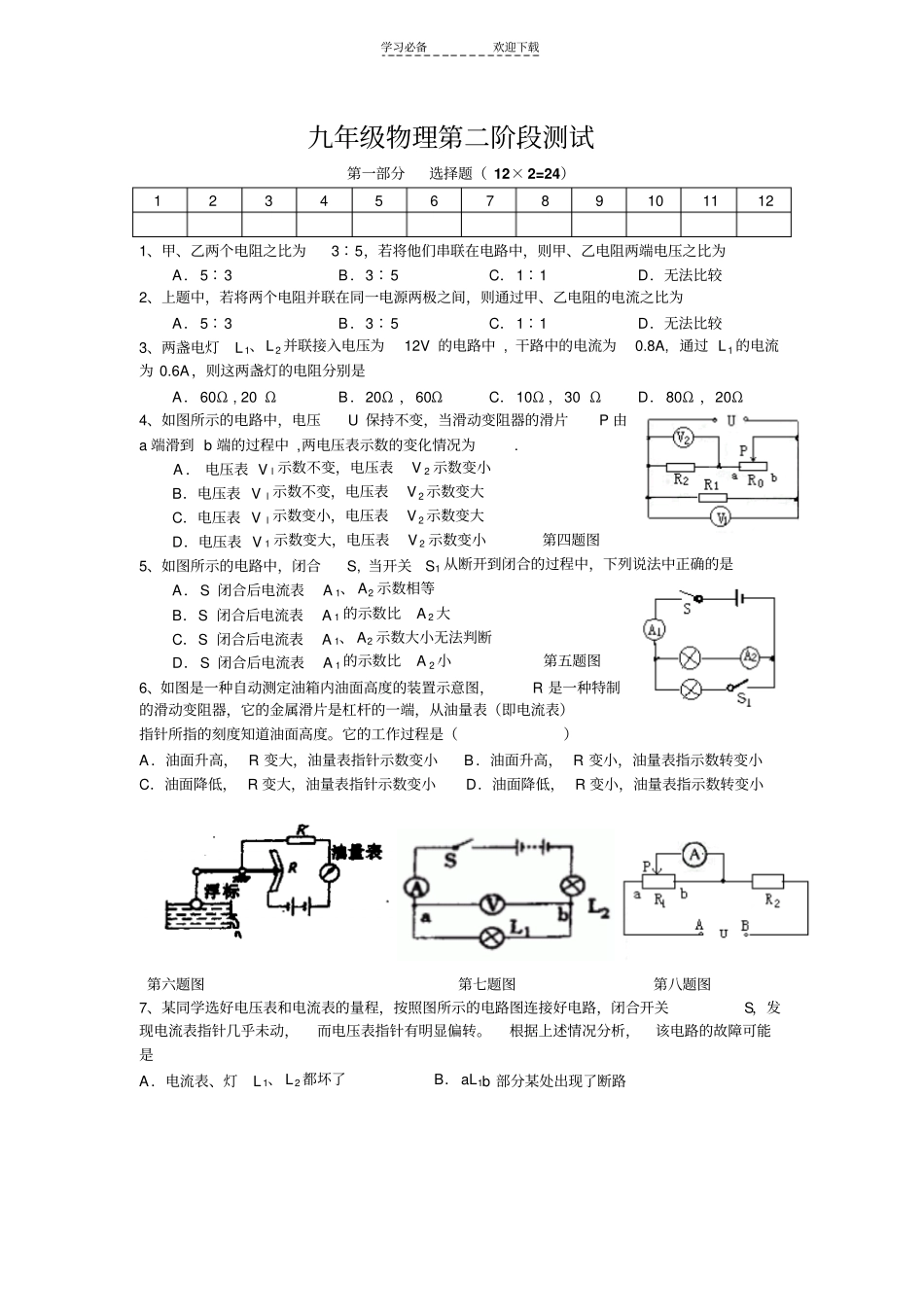

学习必备欢迎下载九年级物理第二阶段测试第一部分选择题（12×2=24）1234567891011121、甲、乙两个电阻之比为3∶5，若将他们串联在电路中，则甲、乙电阻两端电压之比为A．5∶3B．3∶5C．1∶1D．无法比较2、上题中，若将两个电阻并联在同一电源两极之间，则通过甲、乙电阻的电流之比为A．5∶3B．3∶5C．1∶1D．无法比较3、两盏电灯L1、L2并联接入电压为12V的电路中,干路中的电流为0.8A,通过L1的电流为0.6A，则这两盏灯的电阻分别是A．60Ω,20ΩB．20Ω，60ΩC．10Ω，30ΩD．80Ω，20Ω4、如图所示的电路中，电压U保持不变，当滑动变阻器的滑片P由a端滑到b端的过程中,两电压表示数的变化情况为.A．电压表Vl示数不变，电压表V2示数变小B．电压表Vl示数不变，电压表V2示数变大C．电压表Vl示数变小，电压表V2示数变大D．电压表V1示数变大，电压表V2示数变小第四题图5、如图所示的电路中，闭合S,当开关S1从断开到闭合的过程中，下列说法中正确的是A．S闭合后电流表A1、A2示数相等B．S闭合后电流表A1的示数比A2大C．S闭合后电流表A1、A2示数大小无法判断D．S闭合后电流表A1的示数比A2小第五题图6、如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度。它的工作过程是（）A．油面升高，R变大，油量表指针示数变小B．油面升高，R变小，油量表指示数转变小C．油面降低，R变大，油量表指针示数变小D．油面降低，R变小，油量表指示数转变小第六题图第七题图第八题图7、某同学选好电压表和电流表的量程，按照图所示的电路图连接好电路，闭合开关S，发现电流表指针几乎未动，而电压表指针有明显偏转。根据上述情况分析，该电路的故障可能是A．电流表、灯L1、L2都坏了B．aL1b部分某处出现了断路学习必备欢迎下载C．电流表坏了D．灯L2灯丝烧断，或与灯座未接通8、如图所示的电路中，A、B两点间电压U保持不变，当滑动变阻器的滑片P向a端移动时,电流表示数将会A．变小B．变大C．不变D．无法判断9、如图所示，当变阻器的滑片P置于某一位置时，R1、R2两端的电压分别为U1、U2，当滑片P置于另一位置时，R1、R2两端的电压分别为U’1、U’2．若ΔU1=|U1-U’1|，ΔU2=|U2-U’2|，则A．ΔU1<ΔU2B．ΔU1>ΔU2C．ΔU1=ΔU2D．无法判断10、如图所示电路中，当开关S闭合后，灯L1、L2都发光．经过一段时间后，两灯突然同时熄灭，而电压表的示数变为6伏，则产生这一现象的原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路11、如图所示电路中，电源电压为10伏，且保持不变，电阻R1=20欧姆，滑动变阻器R2的最大阻值是30欧，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是A．0.2安—0.5安，0伏—6伏B．0.2安—0.3安，0伏—6伏C．0.2安—0.5安，4伏—10伏D．0.2安—0.5安，4伏—6伏12、如图所示，电流表A1、A2、A3的示数分别为30毫安、50毫安、70毫安，则电流表A．A的示数是120毫安B．A的示数是70毫安C．A’的示数是120毫安D．A’的示数是30毫安第二部分非选择题二、填空题（其中第14、17、19题各两分，其他每空一分，共21分）13、一个电阻两端加10伏特的电压时，通过导体的电流是0.4安，如果将它两端的电压升高到15伏特，则通过它的电流为安，这个电阻的阻值为欧．14、两电阻R1和R2串联后接在电路中，R1：R2=1：3，若R1两端电压为1.5伏，则R2两端电压为伏．15、已知定值电阻R1=3欧，R2=5欧，把它们串联后接入电路，那么，串联后它们的总电阻R=欧，通过R1与R2的电流强度之比I1:I2=．第九题图UR1R2R3P第十题图6VL2L1SV第11题图R1R2abPSVA第12题图A′AA1A2A3学习必备欢迎下载16、三个电阻并联后接到电源上，R1:R2:R3=1:2:3，它们两端的电压之比U1:U2:U3=，通过它们的电流强度之比I1:I2:I3=．17、在如图所示的电路中，电源电压为12伏，定值电阻R=4欧，滑动变阻器R0的最大阻值为6欧，移动滑片P的位置使电流增加，电流表最大的示数可达安．18、如图所示电路中的电源电压不变，电阻R=10欧，闭合开关S后，电流表的读数为I．当将一个阻值为欧的电阻与电阻R联时，电流表的读数变为2I．19...
