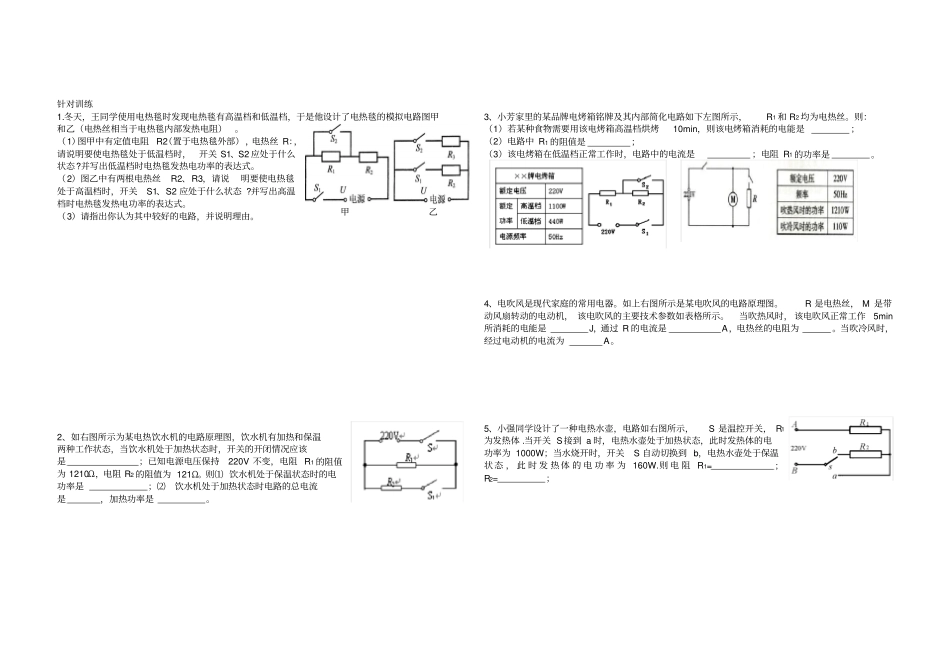

九年级物理电功率多档位电器_第2页
2/2
220VSR1S1R2多档位用电器的工作状态问题(一)、多档位用电器的工作原理通常家用多档位用电器是通过改变开关状态来改变接入电路的电阻的大小而改变工作电路,从而改变用电器消耗的电功率,达到改变工作效果的目的。如常见的电饭锅、电热水器加热时用消耗电功率较大的档;保温时用消耗电功率较小的档。(二)、多档位用电器工作时所处的状态的判断方法由于家庭电路中电源电压不变(220V),电路中用电器的电阻一般不变,所以通常用公式P=U2/R进行判断。1、电热器加热时(高温档),电功率P=U2/R较大,由于电压U一定,则R较小;2、电热器保温时(低温档),电功率P=U2/R较小,由于电压U一定,则R较大。准备题:1、在下图电路中R1>R2,电源电压相同且恒定。四电路总功率P甲、P乙、P丙、P丁由大到小的顺序是。2、分析各电路能实现几档?说出各档开关状态和相应的等效电路。(电路中R1《R2,电源电压恒定)(1)在图甲中,当开关S1时,开关S2时,是低档工作状态;当开关S1时,开关S2时,是中档工作状态;当开关S1时,开关S2时,是高档工作状态。(2)在图乙中,当开关S时,是低档工作状态;当开关S时,是高档工作状态。关键:判断电路中总电阻的大小,从而判断电路中总功率的大小。典型例题例1、小明家买了一台电烤箱,有低、中、高三个档位的发热功率。如图,是其内部简化电路图,开关S1可分别与触点a、b接触。已知:R1=60Ω,R2=180Ω,电源电压保持不变。请分析和解答以下问题:(1)当开关S1,置于b端、S2断开时,电烤箱处于什么档位?(2)电烤箱在中档位工作时,消耗的电功率是多少?(3)电烤箱在高档位工作时,对食物加热6min,消耗的电能为多少?例2、如图是额定电压为220V的理发用电吹风的典型电路.其中电热丝通电后可以发热,电动机通电后可以送风,正常工作时:(1)要送热风,选择开关应放在间.(填"AB”、“BC”或“CD'’)(2)已知电动机的额定功率是120W,,当送冷风时,通电5min,电流所做的功是多少?(3)如果电热丝电阻是55Ω,当送热风时,电路消耗的总功率是多少?例3、电饭煲的原理图如图所示,它有高温烧煮和焖饭、保温两档,通过单刀双掷开关S进行调节,R0为电热丝。当开关S接高温烧煮档时,电路的功率为1100W,当开关S接焖饭、保温档时,电路的总功率为22W。(1)电饭煲在高温烧煮档时,开关S应与哪个触点连接?(2)电热丝R0的阻值多大?电阻R的阻值多大?(3)保温时R的功率多大?(4)若在傍晚用电高峰期,电路中的实际电压只有200V,则此时该电饭锅在加热状态的实际功率是多大?例4、小明家的电热饮水机,有加热和保温两种工作状态,饮水机热水箱内水温达到92℃时开关S1自动断开,处于保温状态;当水温降至一定温度t时,S1又闭合重新加热.饮水机的铭牌数据与电路原理图如下:热水箱水量:2kg,额定电压:220V,加热时功率:440W,保温时功率:40W。(1)求正常加热时通过饮水机的电流;(2)求电阻R1R2的阻值;(3)在无人取水情况下,饮水机重新加热一次的时间为5min.加热一次消耗的电能是多少?重新加热前的水温t是多少?[不计能量损失,水C=4.2×310J/(kg·℃)]针对训练1.冬天,王同学使用电热毯时发现电热毯有高温档和低温档,于是他设计了电热毯的模拟电路图甲和乙(电热丝相当于电热毯内部发热电阻)。(1)图甲中有定值电阻R2(置于电热毯外部),电热丝R:,请说明要使电热毯处于低温档时,开关S1、S2应处于什么状态?并写出低温档时电热毯发热电功率的表达式。(2)图乙中有两根电热丝R2、R3,请说明要使电热毯处于高温档时,开关S1、S2应处于什么状态?并写出高温档时电热毯发热电功率的表达式。(3)请指出你认为其中较好的电路,并说明理由。2、如右图所示为某电热饮水机的电路原理图,饮水机有加热和保温两种工作状态,当饮水机处于加热状态时,开关的开闭情况应该是;已知电源电压保持220V不变,电阻R1的阻值为1210Ω,电阻R2的阻值为121Ω。则⑴饮水机处于保温状态时的电功率是;⑵饮水机处于加热状态时电路的总电流是,加热功率是。3、小芳家里的某品牌电烤箱铭牌及其内部简化电路如下左图所示,R1和R2均为电热丝。则:(1)若某种食物需要用该电烤箱高温档烘烤10m...
