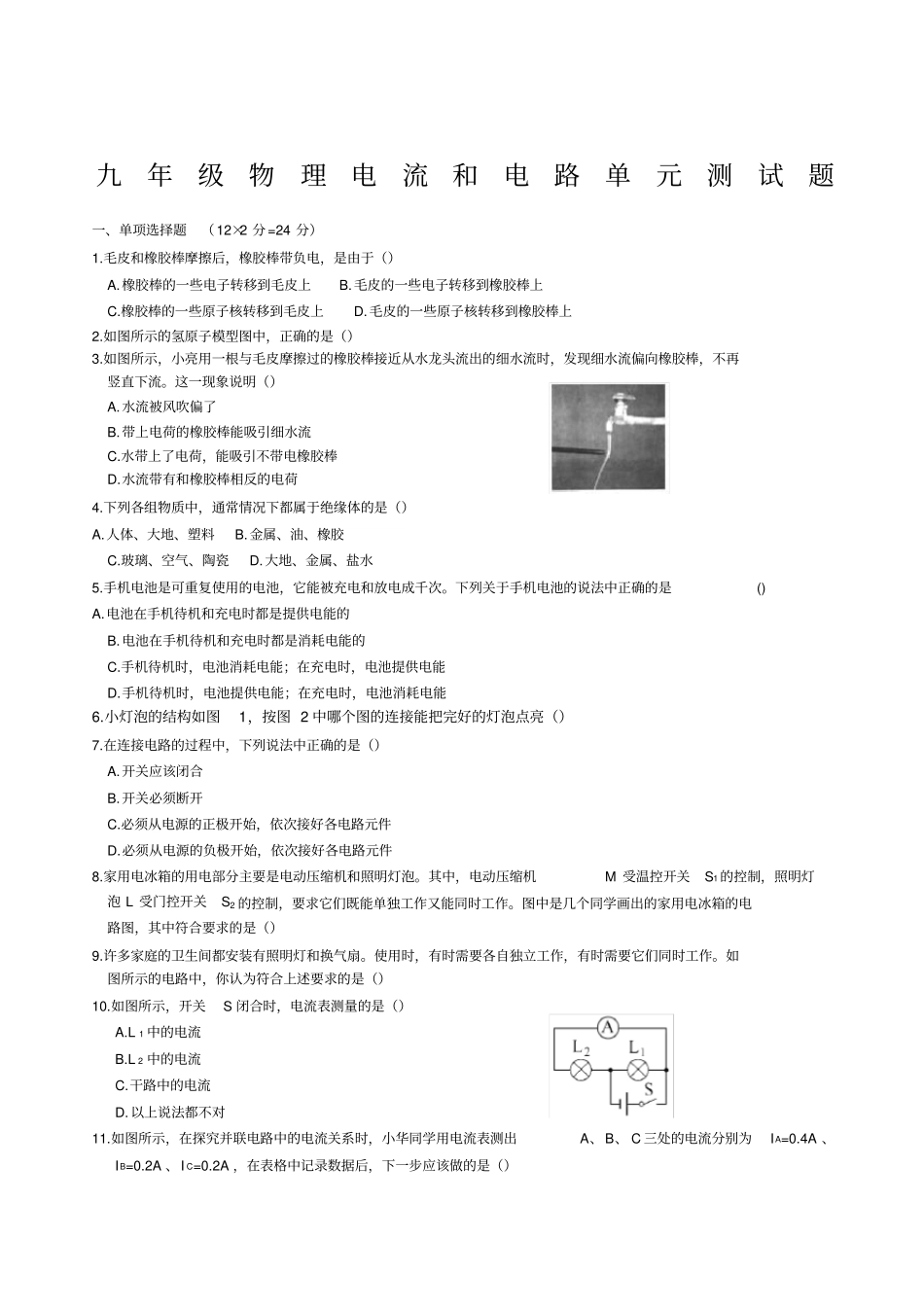

九年级物理电流和电路单元测试题一、单项选择题（12×2分=24分）1.毛皮和橡胶棒摩擦后，橡胶棒带负电，是由于（）A.橡胶棒的一些电子转移到毛皮上B.毛皮的一些电子转移到橡胶棒上C.橡胶棒的一些原子核转移到毛皮上D.毛皮的一些原子核转移到橡胶棒上2.如图所示的氢原子模型图中，正确的是（）3.如图所示，小亮用一根与毛皮摩擦过的橡胶棒接近从水龙头流出的细水流时，发现细水流偏向橡胶棒，不再竖直下流。这一现象说明（）A.水流被风吹偏了B.带上电荷的橡胶棒能吸引细水流C.水带上了电荷，能吸引不带电橡胶棒D.水流带有和橡胶棒相反的电荷4.下列各组物质中，通常情况下都属于绝缘体的是（）A.人体、大地、塑料B.金属、油、橡胶C.玻璃、空气、陶瓷D.大地、金属、盐水5.手机电池是可重复使用的电池，它能被充电和放电成千次。下列关于手机电池的说法中正确的是()A.电池在手机待机和充电时都是提供电能的B.电池在手机待机和充电时都是消耗电能的C.手机待机时，电池消耗电能；在充电时，电池提供电能D.手机待机时，电池提供电能；在充电时，电池消耗电能6.小灯泡的结构如图1，按图2中哪个图的连接能把完好的灯泡点亮（）7.在连接电路的过程中，下列说法中正确的是（）A.开关应该闭合B.开关必须断开C.必须从电源的正极开始，依次接好各电路元件D.必须从电源的负极开始，依次接好各电路元件8.家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学画出的家用电冰箱的电路图，其中符合要求的是（）9.许多家庭的卫生间都安装有照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。如图所示的电路中，你认为符合上述要求的是（）10.如图所示，开关S闭合时，电流表测量的是（）A.L1中的电流B.L2中的电流C.干路中的电流D.以上说法都不对11.如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（）A.整理器材，结束实验B.分析数据，得出结论C.换用电流表的另一量程，再测出一组电流值D.换用不同规格的小灯泡，再测出几组电流值12.如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。原因可能是（）A.灯泡L2的灯丝断了或灯泡L2与灯座未接通B.电流表被烧坏、烧断了C.电流表的两个接线柱间被短路D.灯泡L2的两个接线柱间被短路二、填空题（每空1分，共21分）13.电扇使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶转动过程中带上了，具有的性质，所以灰尘被吸在扇叶上。14.A、B、C、D是四个带电小球，将它们用细线吊起后静止时的情形如下图所示。已知B球带负电，则A球带电，C球带电，D球带电。15.将一个带电体接触带正电的验电器时，若：（1）金属箔张角变大，说明带电体是带电荷；（2）金属箔张角变为零，说明带电体是带电荷；（3）金属箔闭合后又张开，说明带电体是带电荷，且所带电荷量比验电器所带电荷量（选填“多”或“少”）。16.电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是。17.城市中的路灯是联的；家庭中的用电器大多是联的；圣诞树上使用的“满天星”小彩灯有些是串联和并联而成的。18.如图所示，要使灯L1和灯L2串联在电路中，应闭合的开关是；要使灯L1和灯L2并联在电路中，应闭合的开关是；开关不能同时闭合，否则会发生短路。19.某同学用电流表测量电流时，发现电流表指针反偏，这是因为另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为。三、作图题（共4分）20.（4分）如图所示，两间独立病房里各装一个开关，方便病人呼叫医护人员。在护士值班室有红灯、绿灯和电铃各一只，病人闭合开关S1，电铃响且灯L1亮；另一病人闭合开关S2，电铃响且灯L2亮。请用笔画线代替导线，连好电路。四、实验探究题（共23分）21.（4分）如图所示的是电流表两次测量的结果。图甲选择的是量程，示数是A；图乙选择的是量程，示数是A。S2病房2S1病房1L1L2护士值班室+—电源测量处ABC电流/A0.20.21.0测量处ABC电...
