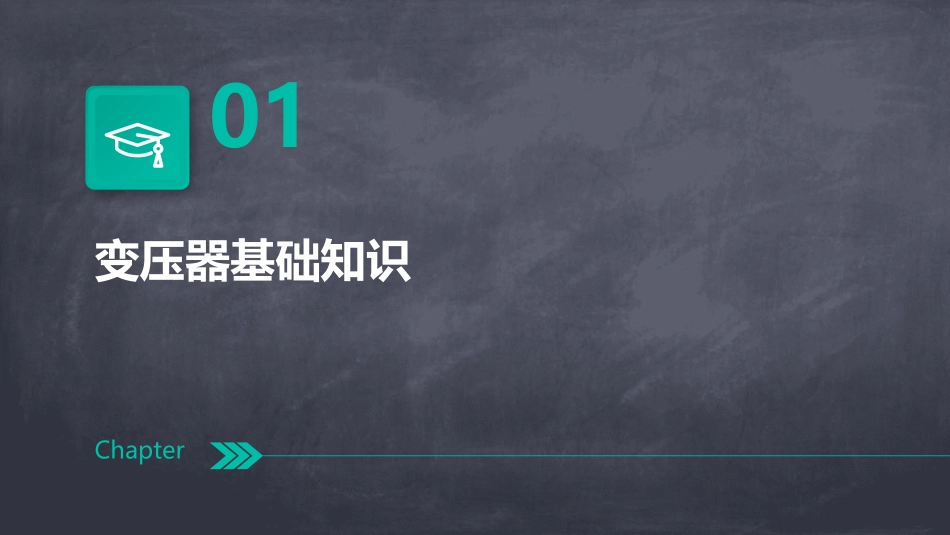

变压器保养资料课件目录•变压器基础知识•变压器维护保养的重要性•变压器日常保养•变压器定期保养•变压器常见故障及处理方法•变压器保养的注意事项01变压器基础知识Chapter变压器的工作原理是基于电磁感应原理，通过一次绕组和二次绕组之间的电磁耦合，实现电压、电流和阻抗的变换。0102当交流电压施加在一次绕组时，产生交变电流，在铁芯中产生交变磁通，磁通在一次绕组和二次绕组中分别产生感应电动势，从而实现电压的升高或降低。变压器工作原理用于电力系统中的电压变换，是电力系统中最重要的设备之一。电力变压器特种变压器仪用变压器如整流变压器、电炉变压器等，用于满足特定需求。如电压互感器和电流互感器，用于测量和保护。030201变压器种类与用途01020304表示变压器能够承受的最大视在功率。额定容量表示变压器正常工作时的一次和二次绕组的额定电压。额定电压表示变压器正常工作时的一次和二次绕组的额定电流。额定电流表示变压器二次侧短路时，一次侧的阻抗值与额定容量的比值。阻抗电压变压器的主要参数02变压器维护保养的重要性Chapter0102延长变压器使用寿命正确的维护保养措施能够确保变压器的各项性能指标正常，提高变压器的稳定性和可靠性。变压器维护保养能够及时发现并解决潜在的故障和问题，防止小问题演变成大故障，从而延长变压器的使用寿命。保障电力系统的稳定运行变压器是电力系统中的重要设备之一，其正常运行对于整个电力系统的稳定供电至关重要。通过维护保养，可以确保变压器的性能和状态良好，降低故障发生的概率，从而保障电力系统的稳定运行。变压器故障可能导致电力系统的中断，甚至引发安全事故。定期进行变压器维护保养，可以预防潜在的故障和问题，降低事故发生的可能性，保障人员和设备的安全。防止变压器故障引发的事故03变压器日常保养Chapter确保变压器外观完好无损总结词检查变压器外壳是否有裂纹、变形或锈蚀，以及紧固件是否松动。详细描述预防变压器故障总结词及时发现并修复外观问题，可以预防变压器内部故障的发生。详细描述定期检查变压器外观保持变压器周围环境整洁总结词定期清理变压器周围的杂物和落叶，确保变压器通风良好，防止过热。详细描述提高变压器散热效率总结词保持变压器周围环境的整洁，有利于提高变压器的散热效率，延长其使用寿命。详细描述定期清理变压器周边杂物确保冷却系统正常运行总结词详细描述总结词详细描述检查变压器的冷却系统，包括散热片、风扇和冷却液，确保其正常运行，无堵塞或泄漏。预防变压器过热定期检查冷却系统，可以预防变压器过热，保护变压器的正常运行。定期检查变压器冷却系统04变压器定期保养Chapter根据变压器的使用情况和油质状况，定期更换变压器油，以保证变压器的正常运行。在更换变压器油时，应选择合适的油品，并按照规定的操作流程进行。定期对变压器油进行检测，包括油的粘度、闪点、酸价等指标，以确保油质符合要求。如果发现油质不符合要求，应及时进行处理，如更换油品或进行油处理。变压器油的更换变压器油的检测变压器油的更换与检测通过测量线圈的绝缘电阻，可以判断线圈的绝缘性能是否良好。如果发现线圈绝缘电阻值过低，应及时进行处理，以防发生短路或电击等事故。通过进行耐压试验，可以检测线圈的绝缘强度是否符合要求。在进行耐压试验时，应注意安全，并按照规定的操作流程进行。变压器线圈的绝缘检测线圈耐压试验线圈绝缘电阻的检测铁芯外观检查定期对变压器铁芯外观进行检查，查看是否有锈蚀、损伤等现象。如果发现铁芯存在问题，应及时进行处理，以防影响变压器的正常运行。铁芯紧固件的检查与维护对变压器铁芯的紧固件进行检查，如螺丝、螺母等，确保其紧固良好。如果发现紧固件松动或脱落，应及时进行处理，以防铁芯移位或振动等问题。变压器铁芯的检测与维护05变压器常见故障及处理方法Chapter总结词变压器过热是常见的故障之一，可能导致设备损坏和电力中断。详细描述变压器过热可能是由于长期超负荷运行、冷却系统故障、接触不良等原因引起的。处理方法包括检查负载情况、修复冷却系统、紧固接线端子等，以降低变压器温度并防止进一步损坏。变压...
