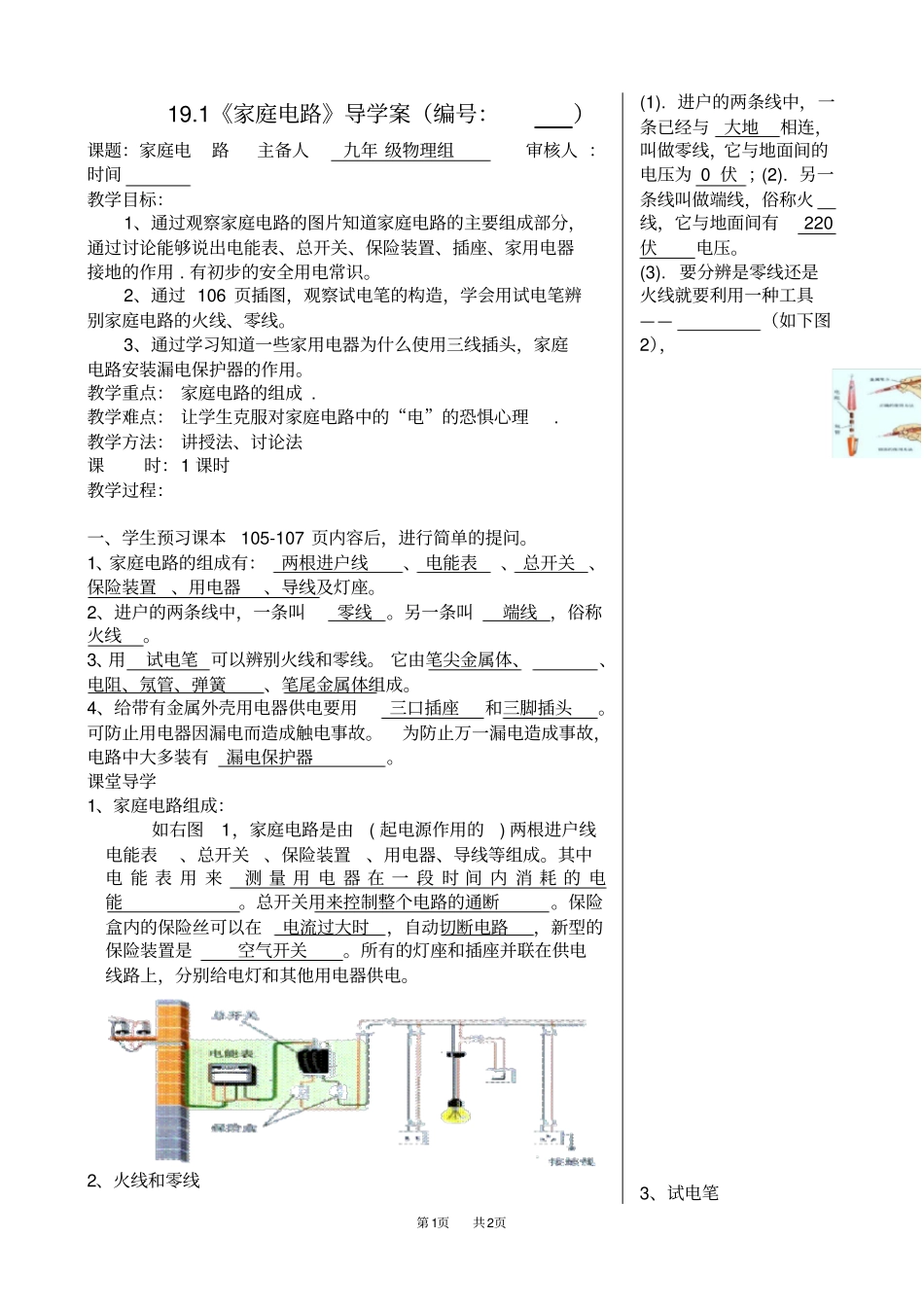

第1页共2页19.1《家庭电路》导学案（编号：）课题：家庭电路主备人九年级物理组审核人：时间教学目标：1、通过观察家庭电路的图片知道家庭电路的主要组成部分，通过讨论能够说出电能表、总开关、保险装置、插座、家用电器接地的作用.有初步的安全用电常识。2、通过106页插图，观察试电笔的构造，学会用试电笔辨别家庭电路的火线、零线。3、通过学习知道一些家用电器为什么使用三线插头，家庭电路安装漏电保护器的作用。教学重点：家庭电路的组成.教学难点：让学生克服对家庭电路中的“电”的恐惧心理.教学方法：讲授法、讨论法课时：1课时教学过程：一、学生预习课本105-107页内容后，进行简单的提问。1、家庭电路的组成有：两根进户线、电能表、总开关、保险装置、用电器、导线及灯座。2、进户的两条线中，一条叫零线。另一条叫端线，俗称火线。3、用试电笔可以辨别火线和零线。它由笔尖金属体、、电阻、氖管、弹簧、笔尾金属体组成。4、给带有金属外壳用电器供电要用三口插座和三脚插头。可防止用电器因漏电而造成触电事故。为防止万一漏电造成事故，电路中大多装有漏电保护器。课堂导学1、家庭电路组成：如右图1，家庭电路是由(起电源作用的)两根进户线电能表、总开关、保险装置、用电器、导线等组成。其中电能表用来测量用电器在一段时间内消耗的电能。总开关用来控制整个电路的通断。保险盒内的保险丝可以在电流过大时，自动切断电路，新型的保险装置是空气开关。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。2、火线和零线(1).进户的两条线中，一条已经与大地相连，叫做零线，它与地面间的电压为0伏；(2).另一条线叫做端线，俗称火线，它与地面间有220伏电压。(3).要分辨是零线还是火线就要利用一种工具——（如下图2），3、试电笔第2页共2页作用：辨别零线和火线。构造：金属笔尖、电阻、氖管、弹簧、金属笔卡。使用：用笔尖去接触被测的导线，手要接触笔尾的金属体，当接触火线时，氖管发光；接触零线时，氖管不发光。4、三线插头和漏电保护器洗衣机、电冰箱等用电器的电源插头有三条线（如图丙），其中一条接火线（通常标有“L”字样），一条接零线（标着“N”），第三条标着“E”，它是做什么用的？？（地线与用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。对于三孔插座（如图2中的乙），一般孔“2”接火线，孔“3”接零线，孔“1”接地，为什么要设计这样的插座呢？我们家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电．若将电器外壳与地线相连，人与外壳间没电压，就安全了．由于上述原因，这种电器的插头是三脚的（如图2中的丙），最上方的一脚接电器外壳，此脚插入插座的孔“1”，外壳便与地线相连了．三线插头：“L”字样插头接火线，“N”字样插头零线，第三条标着“E字样插头接地线”地线的作用：当用电器外壳和电源火线之间的绝缘损坏，使外壳带电，电流就流入大地，不致对人体造成伤害。在新建的楼房里，控制插座的总开关上大多还装有漏电保护器。漏电保护器的作用是：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的漏电保护器会迅速切断电流，对人身起到保护作用。课堂练习：1．小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（）A．灯座短路B．插座短路C．插头短路D．开关短路2．如图6所示，把带有开关的电灯、三孔插座正确地连入家庭电路中。课后反思：
