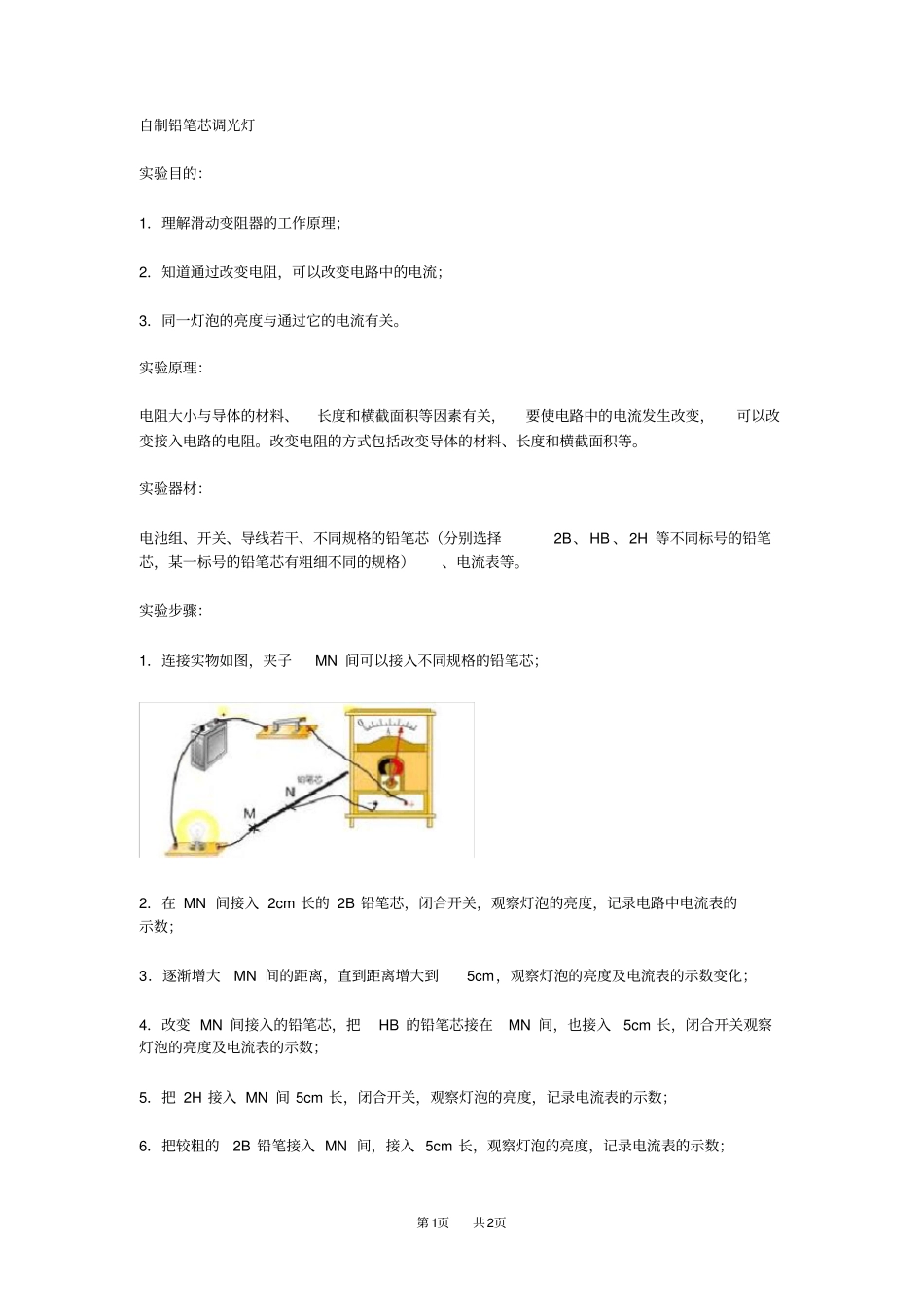

第1页共2页自制铅笔芯调光灯实验目的：1．理解滑动变阻器的工作原理；2．知道通过改变电阻，可以改变电路中的电流；3．同一灯泡的亮度与通过它的电流有关。实验原理：电阻大小与导体的材料、长度和横截面积等因素有关，要使电路中的电流发生改变，可以改变接入电路的电阻。改变电阻的方式包括改变导体的材料、长度和横截面积等。实验器材：电池组、开关、导线若干、不同规格的铅笔芯（分别选择2B、HB、2H等不同标号的铅笔芯，某一标号的铅笔芯有粗细不同的规格）、电流表等。实验步骤：1．连接实物如图，夹子MN间可以接入不同规格的铅笔芯；2．在MN间接入2cm长的2B铅笔芯，闭合开关，观察灯泡的亮度，记录电路中电流表的示数；3．逐渐增大MN间的距离，直到距离增大到5cm，观察灯泡的亮度及电流表的示数变化；4．改变MN间接入的铅笔芯，把HB的铅笔芯接在MN间，也接入5cm长，闭合开关观察灯泡的亮度及电流表的示数；5．把2H接入MN间5cm长，闭合开关，观察灯泡的亮度，记录电流表的示数；6．把较粗的2B铅笔接入MN间，接入5cm长，观察灯泡的亮度，记录电流表的示数；第2页共2页7．对比不同型号的铅笔芯电阻大小，思考在实际改变电阻时，改变哪个最简便。操作提示：1．实验中不同型号的铅笔芯，相同长度电阻也不一定相等，但电阻大小相差较小，如果直接根据灯泡的亮度来判断电流的变化，不准确。2．铅笔芯可以采用铅笔利用刀把外面的木材去掉，注意不要被刀划伤。
