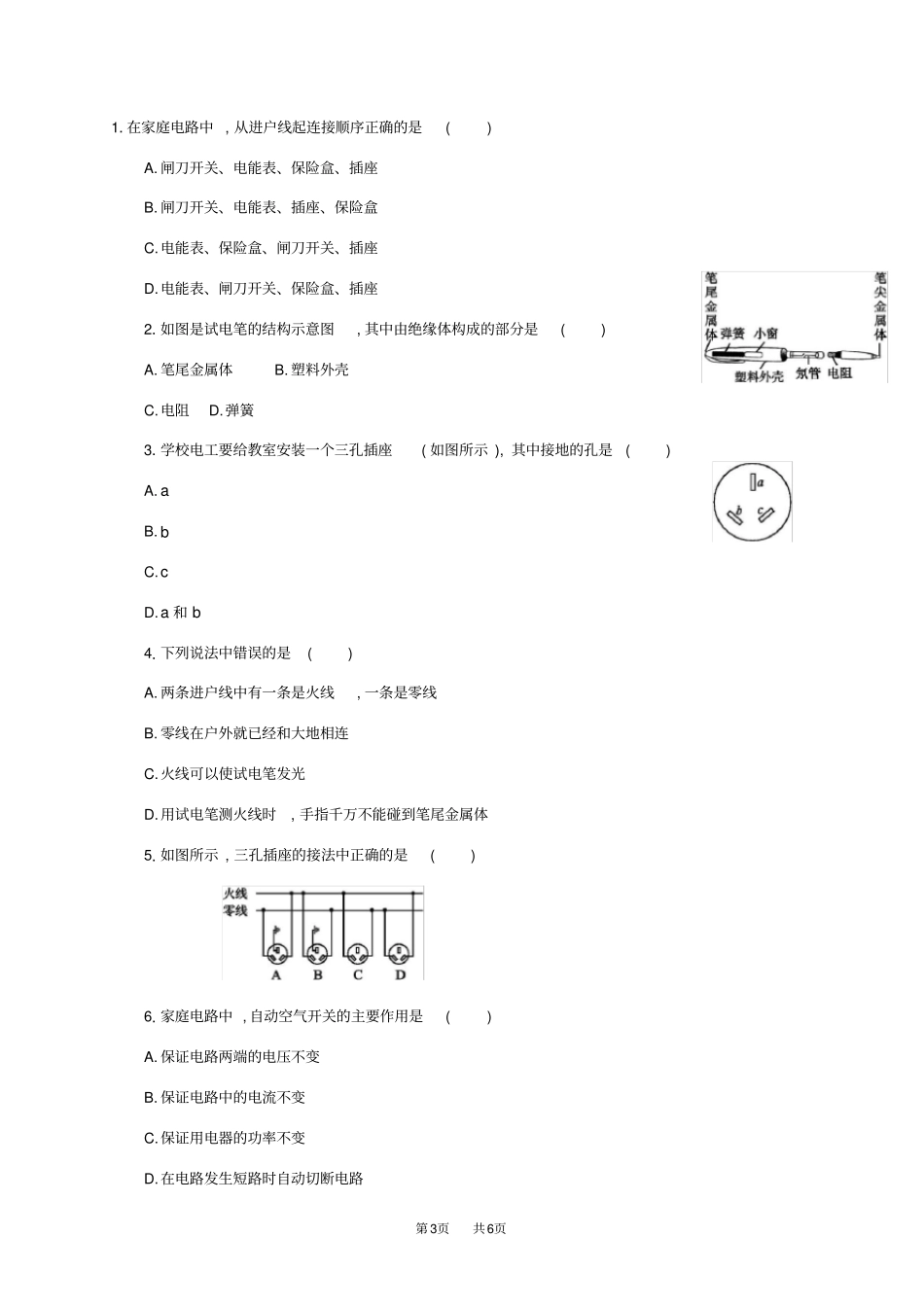

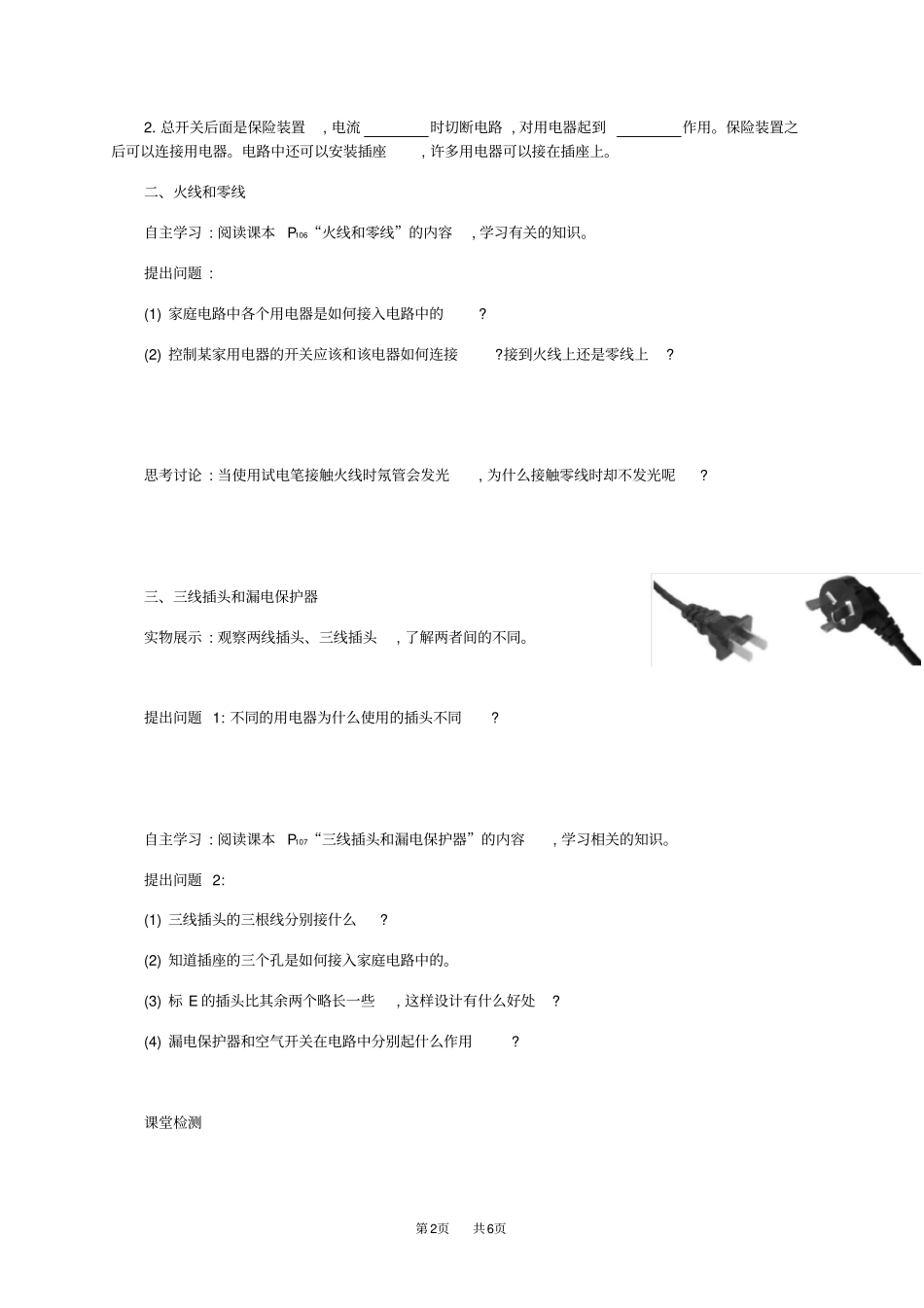

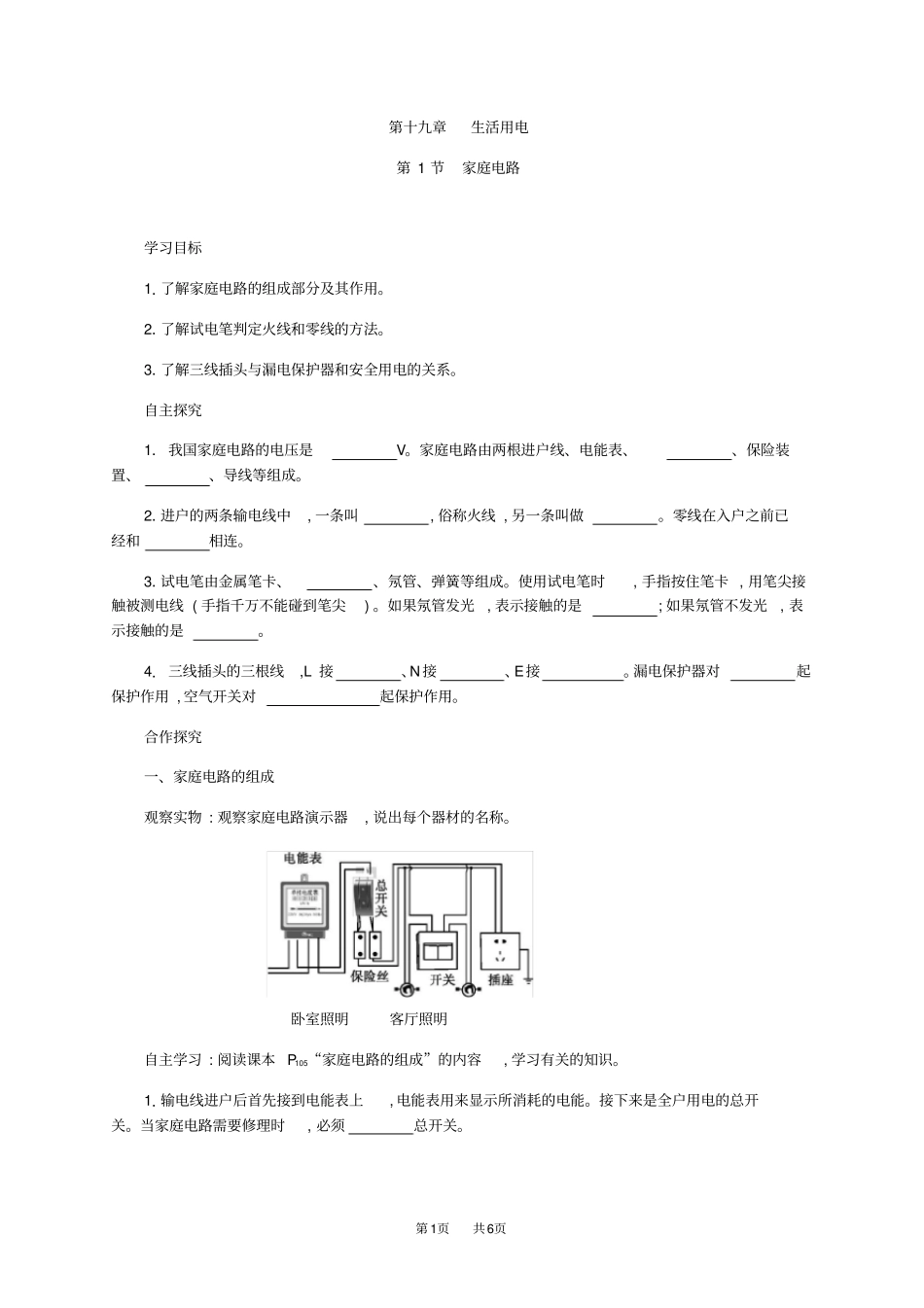

第1页共6页第十九章生活用电第1节家庭电路学习目标1.了解家庭电路的组成部分及其作用。2.了解试电笔判定火线和零线的方法。3.了解三线插头与漏电保护器和安全用电的关系。自主探究1.我国家庭电路的电压是V。家庭电路由两根进户线、电能表、、保险装置、、导线等组成。2.进户的两条输电线中,一条叫,俗称火线,另一条叫做。零线在入户之前已经和相连。3.试电笔由金属笔卡、、氖管、弹簧等组成。使用试电笔时,手指按住笔卡,用笔尖接触被测电线(手指千万不能碰到笔尖)。如果氖管发光,表示接触的是;如果氖管不发光,表示接触的是。4.三线插头的三根线,L接、N接、E接。漏电保护器对起保护作用,空气开关对起保护作用。合作探究一、家庭电路的组成观察实物:观察家庭电路演示器,说出每个器材的名称。卧室照明客厅照明自主学习:阅读课本P105“家庭电路的组成”的内容,学习有关的知识。1.输电线进户后首先接到电能表上,电能表用来显示所消耗的电能。接下来是全户用电的总开关。当家庭电路需要修理时,必须总开关。第2页共6页2.总开关后面是保险装置,电流时切断电路,对用电器起到作用。保险装置之后可以连接用电器。电路中还可以安装插座,许多用电器可以接在插座上。二、火线和零线自主学习:阅读课本P106“火线和零线”的内容,学习有关的知识。提出问题:(1)家庭电路中各个用电器是如何接入电路中的?(2)控制某家用电器的开关应该和该电器如何连接?接到火线上还是零线上?思考讨论:当使用试电笔接触火线时氖管会发光,为什么接触零线时却不发光呢?三、三线插头和漏电保护器实物展示:观察两线插头、三线插头,了解两者间的不同。提出问题1:不同的用电器为什么使用的插头不同?自主学习:阅读课本P107“三线插头和漏电保护器”的内容,学习相关的知识。提出问题2:(1)三线插头的三根线分别接什么?(2)知道插座的三个孔是如何接入家庭电路中的。(3)标E的插头比其余两个略长一些,这样设计有什么好处?(4)漏电保护器和空气开关在电路中分别起什么作用?课堂检测第3页共6页1.在家庭电路中,从进户线起连接顺序正确的是()A.闸刀开关、电能表、保险盒、插座B.闸刀开关、电能表、插座、保险盒C.电能表、保险盒、闸刀开关、插座D.电能表、闸刀开关、保险盒、插座2.如图是试电笔的结构示意图,其中由绝缘体构成的部分是()A.笔尾金属体B.塑料外壳C.电阻D.弹簧3.学校电工要给教室安装一个三孔插座(如图所示),其中接地的孔是()A.aB.bC.cD.a和b4.下列说法中错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体5.如图所示,三孔插座的接法中正确的是()6.家庭电路中,自动空气开关的主要作用是()A.保证电路两端的电压不变B.保证电路中的电流不变C.保证用电器的功率不变D.在电路发生短路时自动切断电路第4页共6页7.某同学根据家庭电路的知识设计了如图所示的四个电路图,你认为其中正确的是()8.小阳闭合开关后,发现电灯不亮,他用试电笔测试图中的a、b、c、d四点,只有d点发光,那么可能发生的故障是()A.电灯灯丝断了B.c、d间某处断路C.a、b之间某处断路D.开关处短路9.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯,则开关应装在方框中。安装完毕后,闭合开关,电灯不亮,用测电笔分别测试a、b、c点时,测电笔的氖管都发光,则电路的故障为。10.小明家买了一台“220V1500W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220V6A”字样的插座、标有“220V10A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。请问:(1)这台热水器与其他家用电器之间的连接方式是。(2)从安全的角度指出这个移动插座存在问题的两个地方,并说明原因:①;②。11.如图所示,请将下列元件连接成符合安全用电要求的家庭电路。参考答案自主探究1.220总开关用电器2.端线零线大地3.电阻火线零线第5页共6页4.火线零线用电器金属外壳人身用电器和电路合作探究一、家庭电路的组成1.断开2.过大保护二、火线和零线提出问题:(1)通常情况下,家庭电路中各个用电器的通断,不应该影响其他用电器的通断,所以用电器应该...
