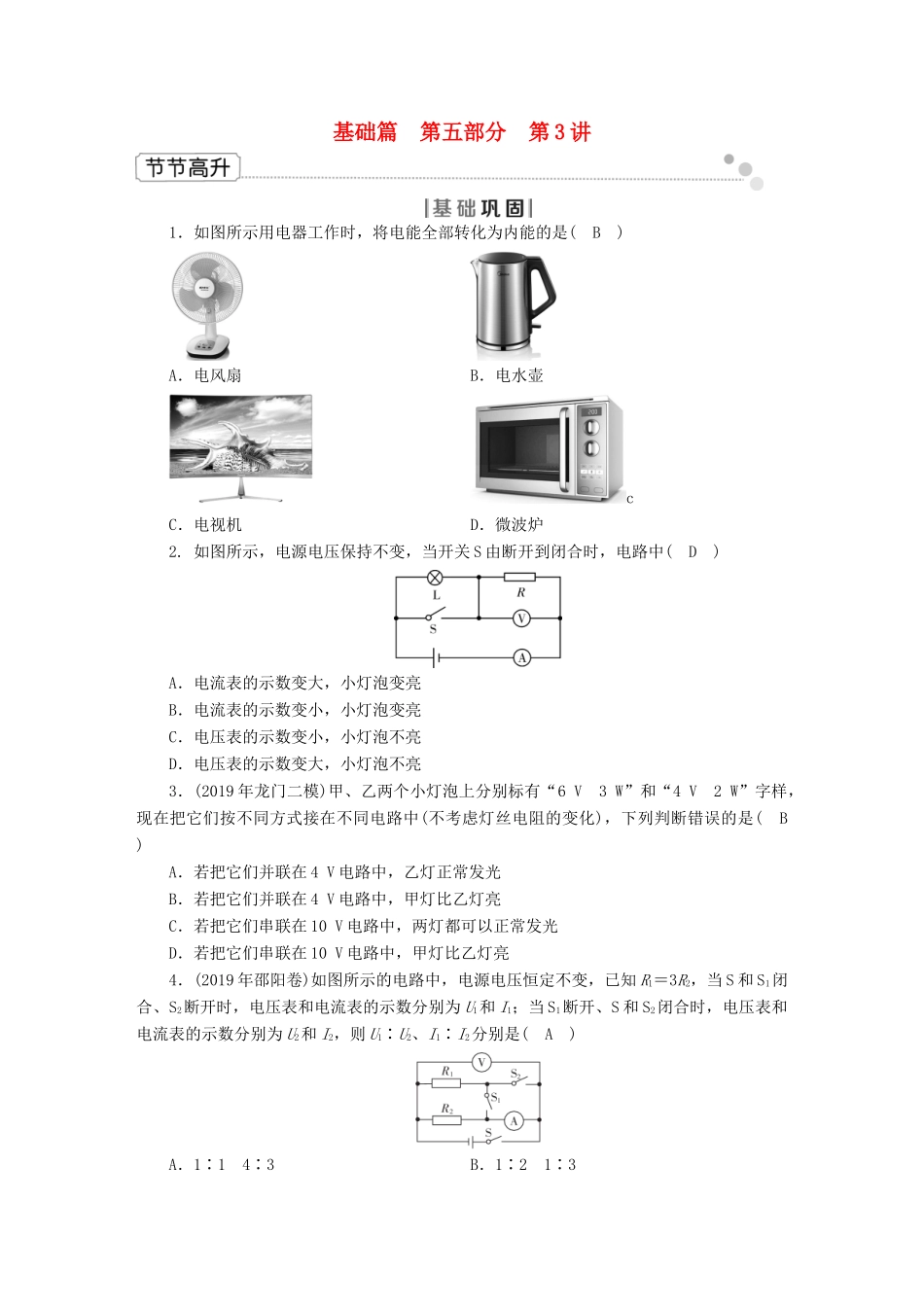

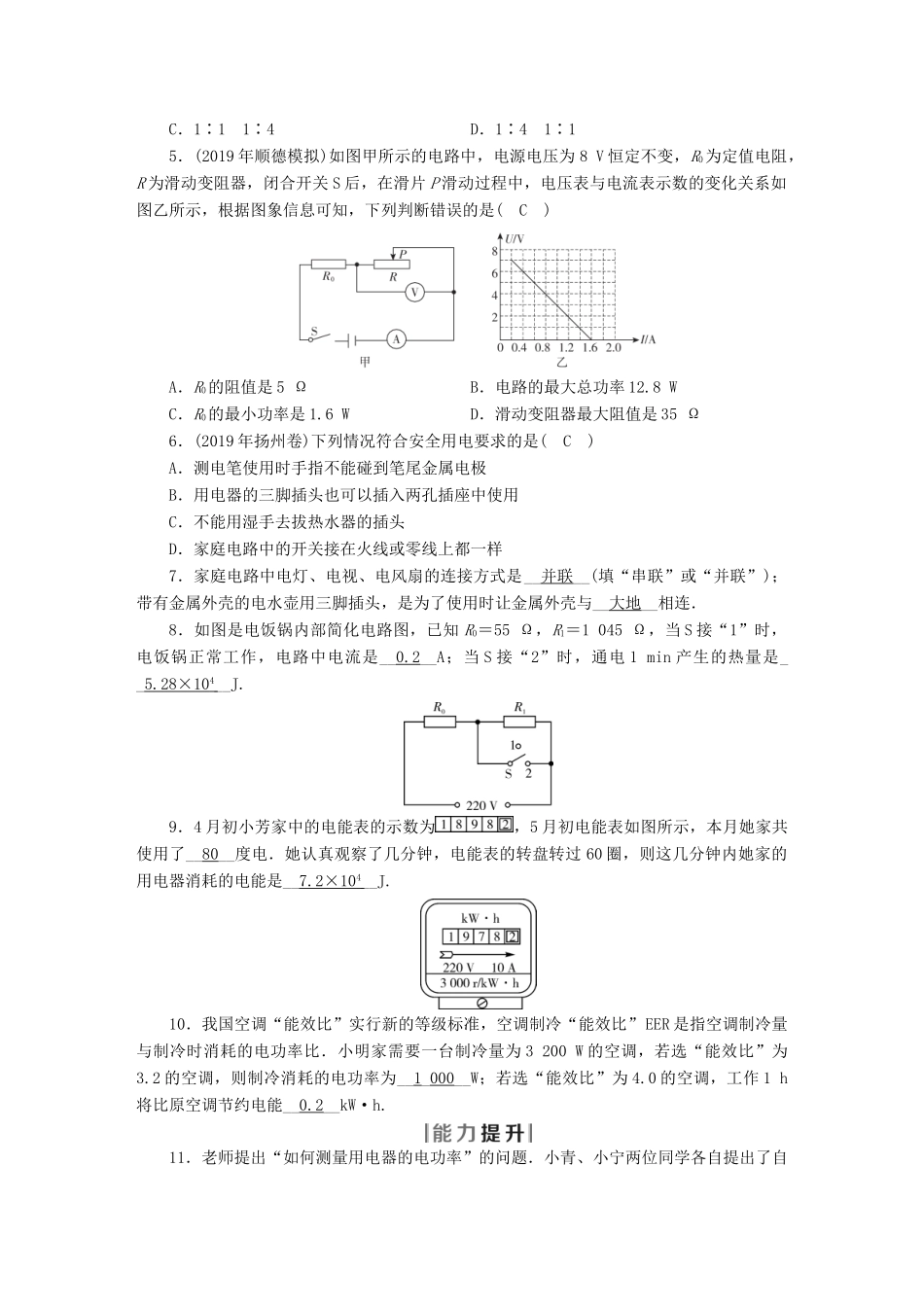

基础篇第五部分第3讲1．如图所示用电器工作时，将电能全部转化为内能的是(B)A．电风扇B．电水壶cC．电视机D．微波炉2.如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中(D)A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮3．(2019年龙门二模)甲、乙两个小灯泡上分别标有“6V3W”和“4V2W”字样，现在把它们按不同方式接在不同电路中(不考虑灯丝电阻的变化)，下列判断错误的是(B)A．若把它们并联在4V电路中，乙灯正常发光B．若把它们并联在4V电路中，甲灯比乙灯亮C．若把它们串联在10V电路中，两灯都可以正常发光D．若把它们串联在10V电路中，甲灯比乙灯亮4．(2019年邵阳卷)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1∶U2、I1∶I2分别是(A)A．1∶14∶3B．1∶21∶3C．1∶11∶4D．1∶41∶15．(2019年顺德模拟)如图甲所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是(C)A．R0的阻值是5ΩB．电路的最大总功率12.8WC．R0的最小功率是1.6WD．滑动变阻器最大阻值是35Ω6．(2019年扬州卷)下列情况符合安全用电要求的是(C)A．测电笔使用时手指不能碰到笔尾金属电极B．用电器的三脚插头也可以插入两孔插座中使用C．不能用湿手去拔热水器的插头D．家庭电路中的开关接在火线或零线上都一样7．家庭电路中电灯、电视、电风扇的连接方式是__并联__(填“串联”或“并联”)；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与__大地__相连．8．如图是电饭锅内部简化电路图，已知R0＝55Ω，R1＝1045Ω，当S接“1”时，电饭锅正常工作，电路中电流是__0.2__A；当S接“2”时，通电1min产生的热量是__5.28×104__J.9．4月初小芳家中的电能表的示数为，5月初电能表如图所示，本月她家共使用了__80__度电．她认真观察了几分钟，电能表的转盘转过60圈，则这几分钟内她家的用电器消耗的电能是__7.2×104__J.10．我国空调“能效比”实行新的等级标准，空调制冷“能效比”EER是指空调制冷量与制冷时消耗的电功率比．小明家需要一台制冷量为3200W的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为__1_000__W；若选“能效比”为4.0的空调，工作1h将比原空调节约电能__0.2__kW·h.11．老师提出“如何测量用电器的电功率”的问题．小青、小宁两位同学各自提出了自己的不同实验方案．(1)小青：用伏安法测额定电压已知的小灯泡的电功率，根据图甲中所给元件，用笔画线(不能交叉)在图上连接实物电路．【答案】如图①实验原理__P＝UI__；②实验前，滑动变阻器滑片P应移至__A__端；③当测量小灯泡额定功率时，应注意观察__电压__表，并移动滑动变阻器滑片使__电压表的示数等于灯泡的额定电压__；如图乙所示，灯泡正常发光时电流表示数为__0.5__A．(2)小宁：在家庭电路中用电能表测出一个电炉的电功率，除电能表，电炉等器材外，还需要的测量工具是__秒表__.测量时关闭其他用电器，只让电炉单独工作，需要测量的物理量有__电能表表盘转动的圈数__、__电炉通电时间__.12．如图甲所示，实验小组的同学设计了一种可以测量温度的电路．已知电源为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示，电流表采用“0～0.3A”的量程．(1)当环境温度是40℃时，电流表的示数为0.2A，求此时Rt消耗的电功率及R0的电阻值？(2)该电路能测量的最高温度是多少？解：(1)由甲图知，两电阻串联．当环境温度是40℃时，由图乙知，热敏电阻的阻值为Rt＝25Ω，此时电流表的示数为I＝0.2A．则Rt消耗的电功率Pt＝I2Rt＝(0.2A)2×25Ω＝1W电路的总电阻R＝＝＝30ΩR0的电阻值R0＝R－Rt＝30Ω－25Ω＝5Ω.(2)电流表采用“0～0.3A”的量程，故最大电流不能超过0.3A．串联电路的最小总电阻R小＝＝＝20Ω热敏电阻的最小阻值Rt小＝R小－R0＝20Ω－5Ω＝15Ω由图乙知，对应的最高温度为85℃.
