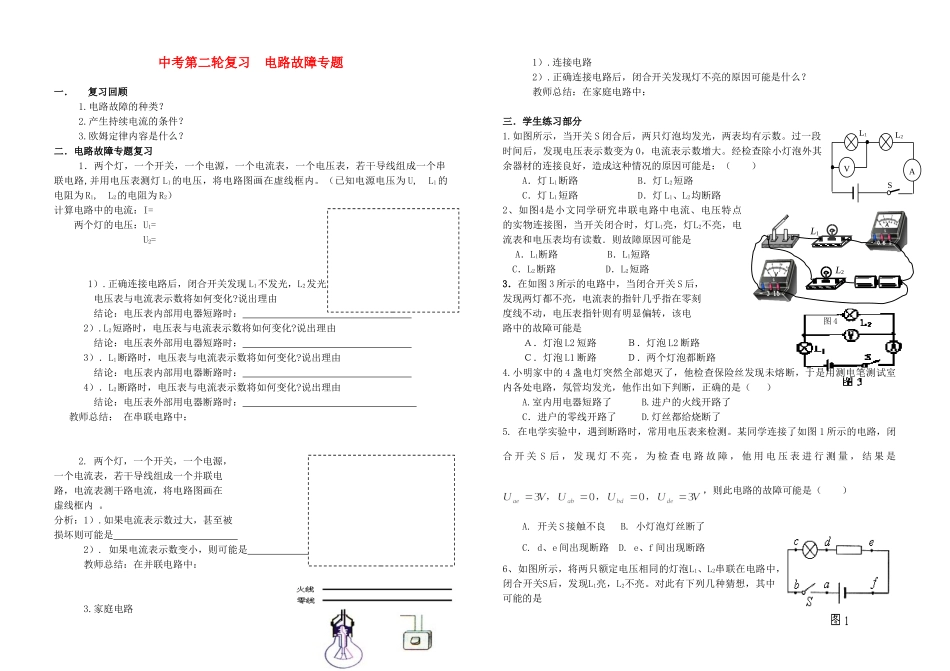

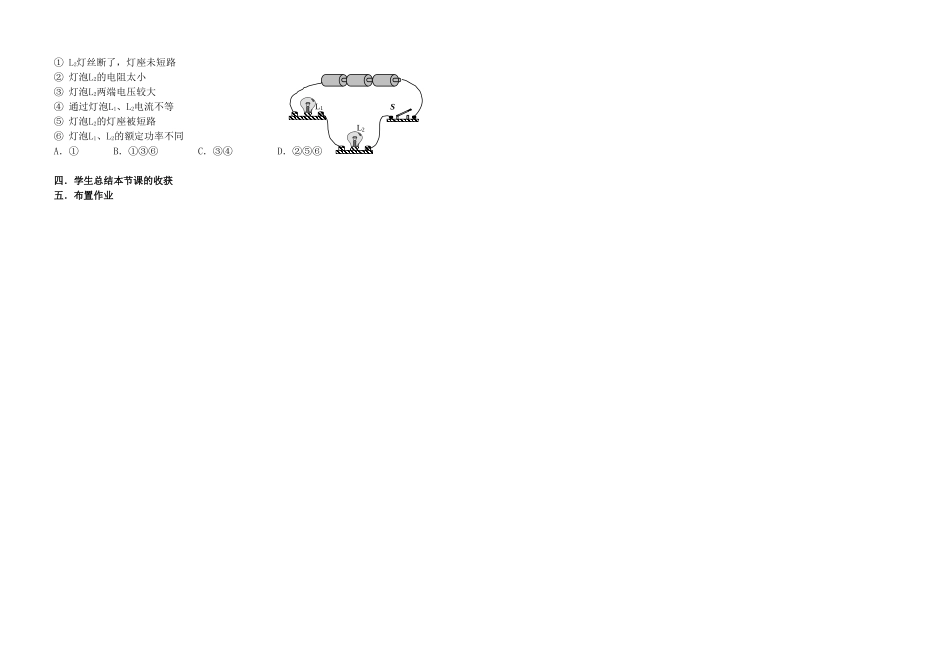

中考第二轮复习电路故障专题一．复习回顾1.电路故障的种类？2.产生持续电流的条件？3.欧姆定律内容是什么？二．电路故障专题复习1．两个灯，一个开关，一个电源，一个电流表，一个电压表，若干导线组成一个串联电路,并用电压表测灯L1的电压，将电路图画在虚线框内。（已知电源电压为U,L1的电阻为R1,L2的电阻为R2）计算电路中的电流：I=两个灯的电压：U1=U2=1）.正确连接电路后，闭合开关发现L1不发光，L2发光，则可能出现的故障是：电压表与电流表示数将如何变化?说出理由结论：电压表内部用电器短路时：2）.L2短路时，电压表与电流表示数将如何变化?说出理由结论：电压表外部用电器短路时：3）．L1断路时，电压表与电流表示数将如何变化?说出理由结论：电压表内部用电器断路时：4）．L2断路时，电压表与电流表示数将如何变化?说出理由结论：电压表外部用电器断路时：教师总结：在串联电路中：2.两个灯，一个开关，一个电源，一个电流表，若干导线组成一个并联电路，电流表测干路电流，将电路图画在虚线框内。分析：1）.如果电流表示数过大，甚至被损坏则可能是2）.如果电流表示数变小，则可能是教师总结：在并联电路中：3.家庭电路1）.连接电路2）.正确连接电路后，闭合开关发现灯不亮的原因可能是什么？教师总结：在家庭电路中：三．学生练习部分1.如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是：（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路2、如图4是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是A．L1断路B．L1短路C．L2断路D．L2短路3．在如图3所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是Ａ．灯泡L2短路Ｂ．灯泡L2断路Ｃ．灯泡L1断路Ｄ．两个灯泡都断路4.小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均发光，他作出如下判断，正确的是（）A.室内用电器短路了B.进户的火线开路了C．进户的零线开路了D.灯丝都给烧断了5.在电学实验中，遇到断路时，常用电压表来检测。某同学连接了如图1所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路6、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是VL1L2SA图4L1L2①L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路⑥灯泡L1、L2的额定功率不同A．①B．①③⑥C．③④D．②⑤⑥四．学生总结本节课的收获五．布置作业L1L2S
