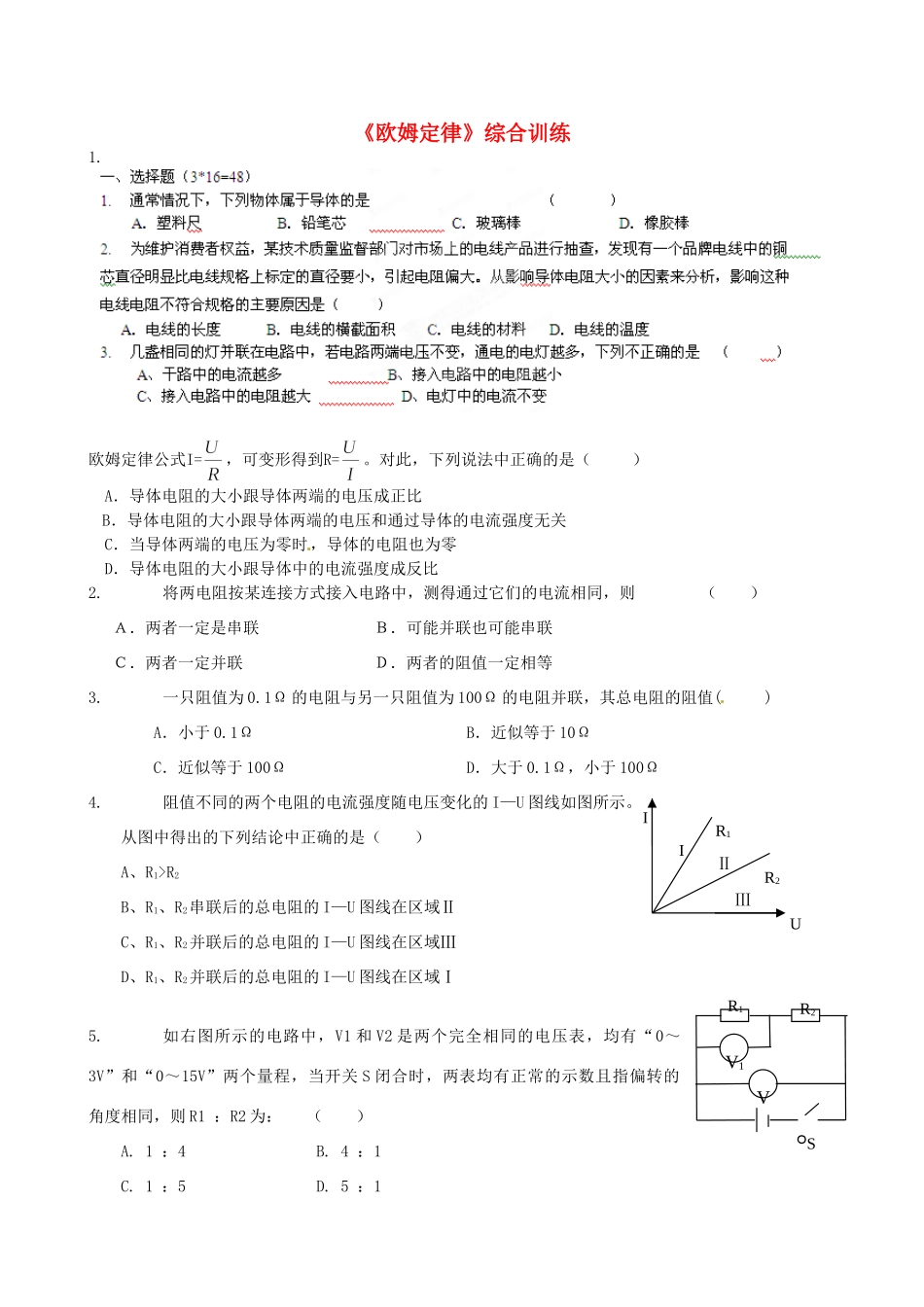

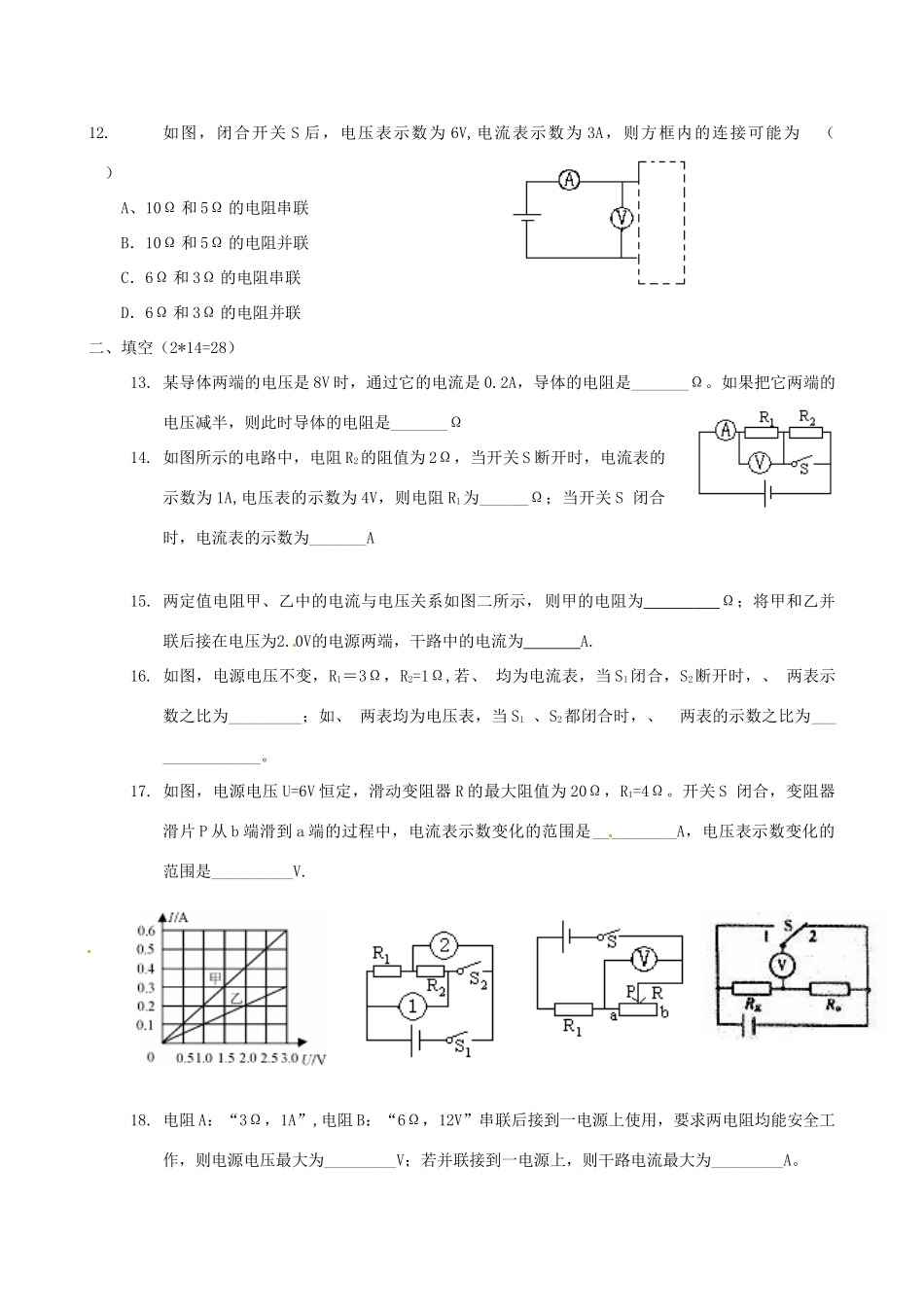

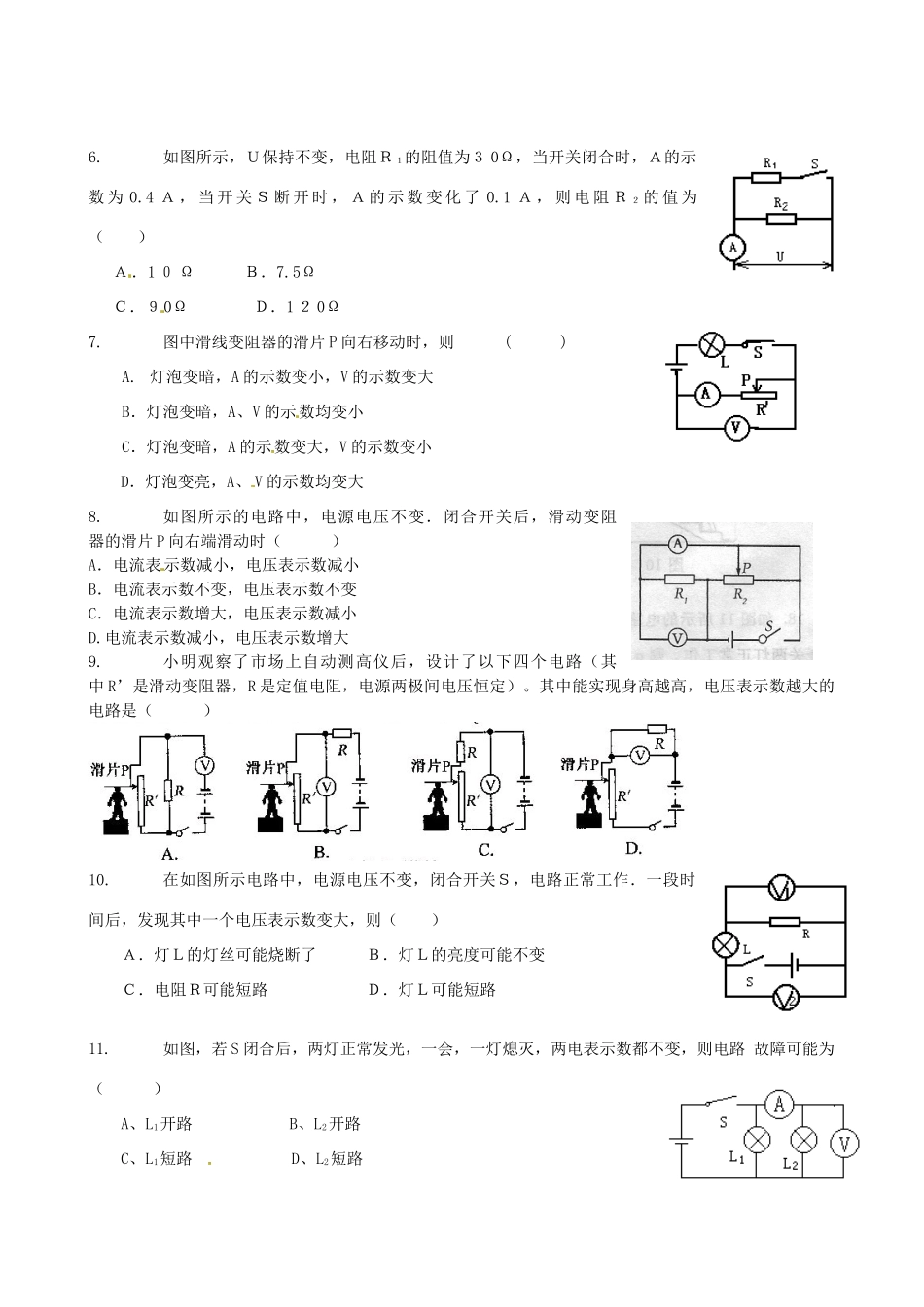

R1R2SV1。V《欧姆定律》综合训练1.欧姆定律公式I=，可变形得到R=。对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体两端的电压和通过导体的电流强度无关C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体中的电流强度成反比2.将两电阻按某连接方式接入电路中，测得通过它们的电流相同，则（）Ａ．两者一定是串联Ｂ．可能并联也可能串联Ｃ．两者一定并联Ｄ．两者的阻值一定相等3.一只阻值为0.1Ω的电阻与另一只阻值为100Ω的电阻并联，其总电阻的阻值()A．小于0.1ΩB．近似等于10ΩC．近似等于100ΩD．大于0.1Ω，小于100Ω4.阻值不同的两个电阻的电流强度随电压变化的I—U图线如图所示。从图中得出的下列结论中正确的是（）A、R1>R2B、R1、R2串联后的总电阻的I—U图线在区域ⅡC、R1、R2并联后的总电阻的I—U图线在区域ⅢD、R1、R2并联后的总电阻的I—U图线在区域Ⅰ5.如右图所示的电路中，V1和V2是两个完全相同的电压表，均有“0～3V”和“0～15V”两个量程，当开关S闭合时，两表均有正常的示数且指偏转的角度相同，则R1：R2为：（）A.1：4B.4：1C.1：5D.5：1IUR1R2IⅡⅢ6.如图所示，Ｕ保持不变，电阻Ｒ１的阻值为３0Ω，当开关闭合时，Ａ的示数为0.4Ａ，当开关Ｓ断开时，Ａ的示数变化了0.1Ａ，则电阻Ｒ２的值为（）Ａ．1０ΩＢ．7.5ΩＣ．９0ΩＤ．1２0Ω7.图中滑线变阻器的滑片P向右移动时，则()A.灯泡变暗，A的示数变小，V的示数变大B．灯泡变暗，A、V的示数均变小C．灯泡变暗，A的示数变大，V的示数变小D．灯泡变亮，A、V的示数均变大8.如图所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时（）A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D.电流表示数减小，电压表示数增大9.小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是（）10.在如图所示电路中，电源电压不变，闭合开关Ｓ，电路正常工作．一段时间后，发现其中一个电压表示数变大，则（）Ａ．灯Ｌ的灯丝可能烧断了Ｂ．灯Ｌ的亮度可能不变Ｃ．电阻Ｒ可能短路Ｄ．灯Ｌ可能短路11.如图，若S闭合后，两灯正常发光，一会，一灯熄灭，两电表示数都不变，则电路故障可能为（）A、L1开路B、L2开路C、L1短路D、L2短路12.如图，闭合开关S后，电压表示数为6V,电流表示数为3A，则方框内的连接可能为（）A、10Ω和5Ω的电阻串联B．10Ω和5Ω的电阻并联C．6Ω和3Ω的电阻串联D．6Ω和3Ω的电阻并联二、填空（2*14=28）13.某导体两端的电压是8V时，通过它的电流是0.2A，导体的电阻是_______Ω。如果把它两端的电压减半，则此时导体的电阻是_______Ω14.如图所示的电路中，电阻R2的阻值为2Ω，当开关S断开时，电流表的示数为1A,电压表的示数为4V，则电阻R1为______Ω；当开关S闭合时，电流表的示数为_______A15.两定值电阻甲、乙中的电流与电压关系如图二所示，则甲的电阻为Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为A.16.如图，电源电压不变，R1＝3Ω，R2=1Ω,若、均为电流表，当S1闭合，S2断开时，、两表示数之比为_________；如、两表均为电压表，当S1、S2都闭合时，、两表的示数之比为_______________。17.如图，电源电压U=6V恒定，滑动变阻器R的最大阻值为20Ω，R1=4Ω。开关S闭合，变阻器滑片P从b端滑到a端的过程中，电流表示数变化的范围是__________A，电压表示数变化的范围是__________V.18.电阻A：“3Ω，1A”,电阻B：“6Ω，12V”串联后接到一电源上使用，要求两电阻均能安全工作，则电源电压最大为_________V；若并联接到一电源上，则干路电流最大为_________A。19.为测量待测电阻Rx阻值，小敏设计了如图所示的电路，R0的阻值已知且电源电压不变，她测出Rx的阻值（填“能”或“不能”)．因为．三、实验（2*9=18）20.在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V，阻值为10Ω左右，滑动变阻器上标有“20Ω1A”字样。...
