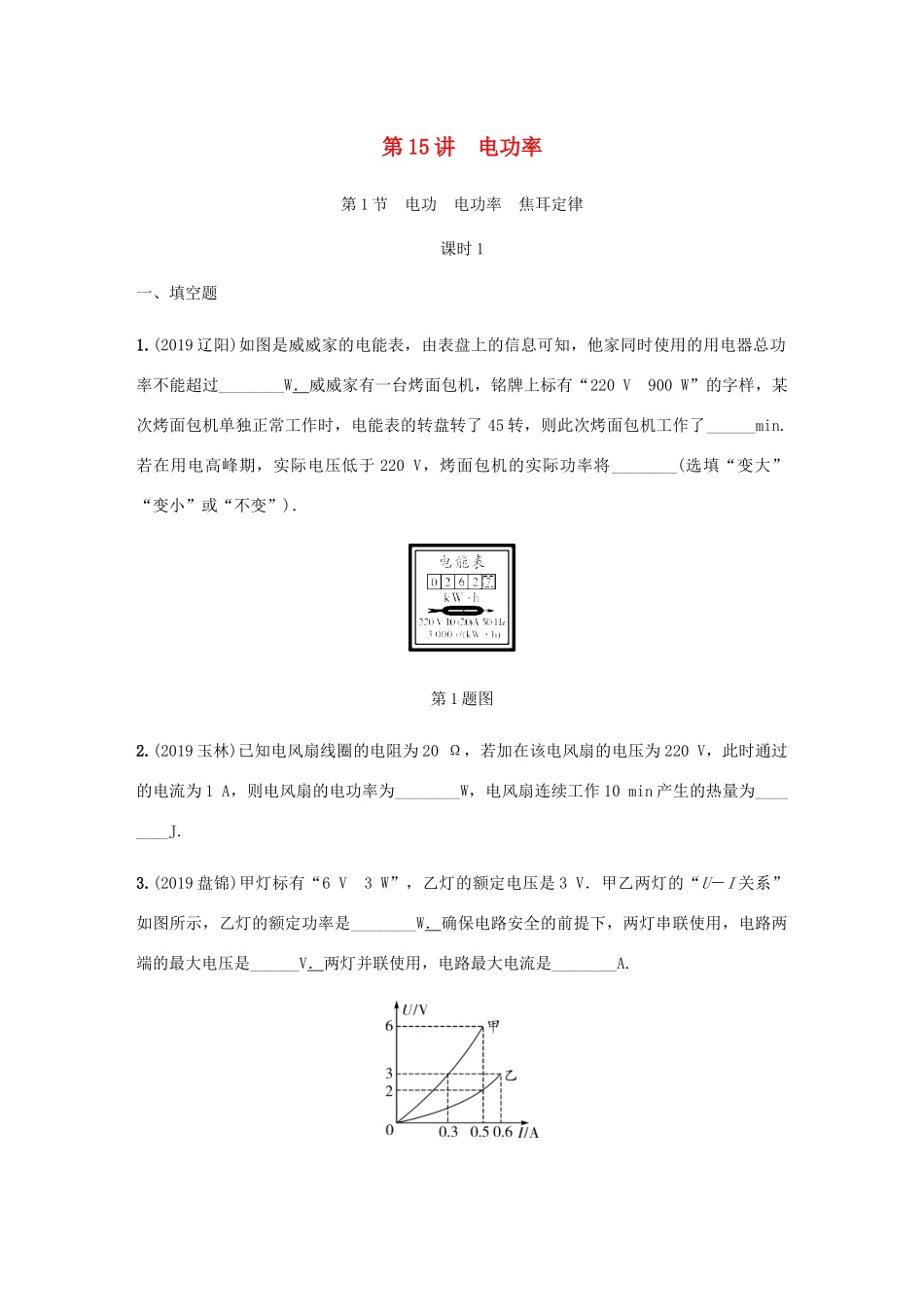

第15讲电功率第1节电功电功率焦耳定律课时1一、填空题1.(2019辽阳)如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不能超过________W．威威家有一台烤面包机，铭牌上标有“220V900W”的字样，某次烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作了______min.若在用电高峰期，实际电压低于220V，烤面包机的实际功率将________(选填“变大”“变小”或“不变”)．第1题图2.(2019玉林)已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为________W，电风扇连续工作10min产生的热量为________J.3.(2019盘锦)甲灯标有“6V3W”，乙灯的额定电压是3V．甲乙两灯的“U－I关系”如图所示，乙灯的额定功率是________W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是______V．两灯并联使用，电路最大电流是________A.第3题图4.(2019德阳)如图所示，电源电压为9V且保持不变，闭合S时，电压表的示数为5.4V，电流表的示数为0.6A，则R1＝________Ω，R1、R2消耗的电功率之比为________．第4题图5.(2019南充改编)如图所示是一种电热饮水机电路原理图，已知R1＝100Ω，R2＝20Ω，当开关S1、S2闭合时，饮水机处于________(选填“保温”或“加热”)状态，此时饮水机的功率是________W；某次需要将2kg初温为30℃的水加热至沸腾(气压为一标准大气压)，需要的时间最少为________s(结果保留整数)．第5题图6.小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与触点a、b接触．(已知：R1＝48.4Ω，R2＝96.8Ω，且电源电压保持不变)当开关S1置于b端、S2断开时，此电路的连接方式是________联．当开关S1置于b端、S2闭合时，此电路消耗的电功率是________W．电烤箱在高挡位正常工作100s消耗的电能是________J.第6题图7.(2019昆明)如图是一个家用电热水龙头．打开龙头开关，几秒就可以流出热水，这种加热水的过程很短，俗称“过水热”．某品牌电热水龙头的额定功率是3000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______Ω(计算结果精确到0.1)．某次使用该龙头加热水时，测得实际电压为235V，水的初温为21℃，加热14s，得到0.5L、末温42℃的热水，则加热水的功率是______W[c水＝4.2×103J/(kg·℃)]．第7题图二、选择题8.(2019镇江)下列选项中，利用电流的热效应工作的家用电器是()A.油烟机B.电热毯C.洗衣机D.电风扇9.(2019遂宁)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中()第9题图A.电压表的示数不变B.电流表的示数变大C.小灯泡的亮度变暗D.电路的总功率变大10.(2019北部湾经济区)用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．如图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时()第10题图A.电流表示数增大B.电压表示数减小C.电路总电阻减小D.电路总功率增大11.(2019龙东)(双选)在如图所示的电路中，电源电压为4V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2V1W”字样(灯丝的电阻不变)，滑动变阻器上标有“20Ω1A”字样．闭合开关，在保证电路各元件安全的情况下，下列说法正确的是()第11题图A.小灯泡的最小功率为0.36WB.电压表的示数范围是1～3VC.滑动变阻器接入电路中的阻值范围是4～12ΩD.电路总功率变化范围1～2W三、实验探究题12.(2019焦作一模)如图是探究“电流通过导体时产生的热量与哪些因素有关”的两套实验装置，甲、乙装置都是两个透明容器中密封着等量的空气，丙装置中的两个烧瓶中装的是等质量的煤油．第12题图(1)实验时，放弃了丙装置而选择了甲、乙装置的好处是________________________________．(2)利用甲装置实验时，可探究电流产生的热量与________的关系，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中__________________．(3)利用乙装置实验时，可探究电流产生的热量与________的关系，其中电阻R3的作用主要是__________________．请在方框中画出乙装置中三个电阻的连接电路图．(4)如果乙装...
