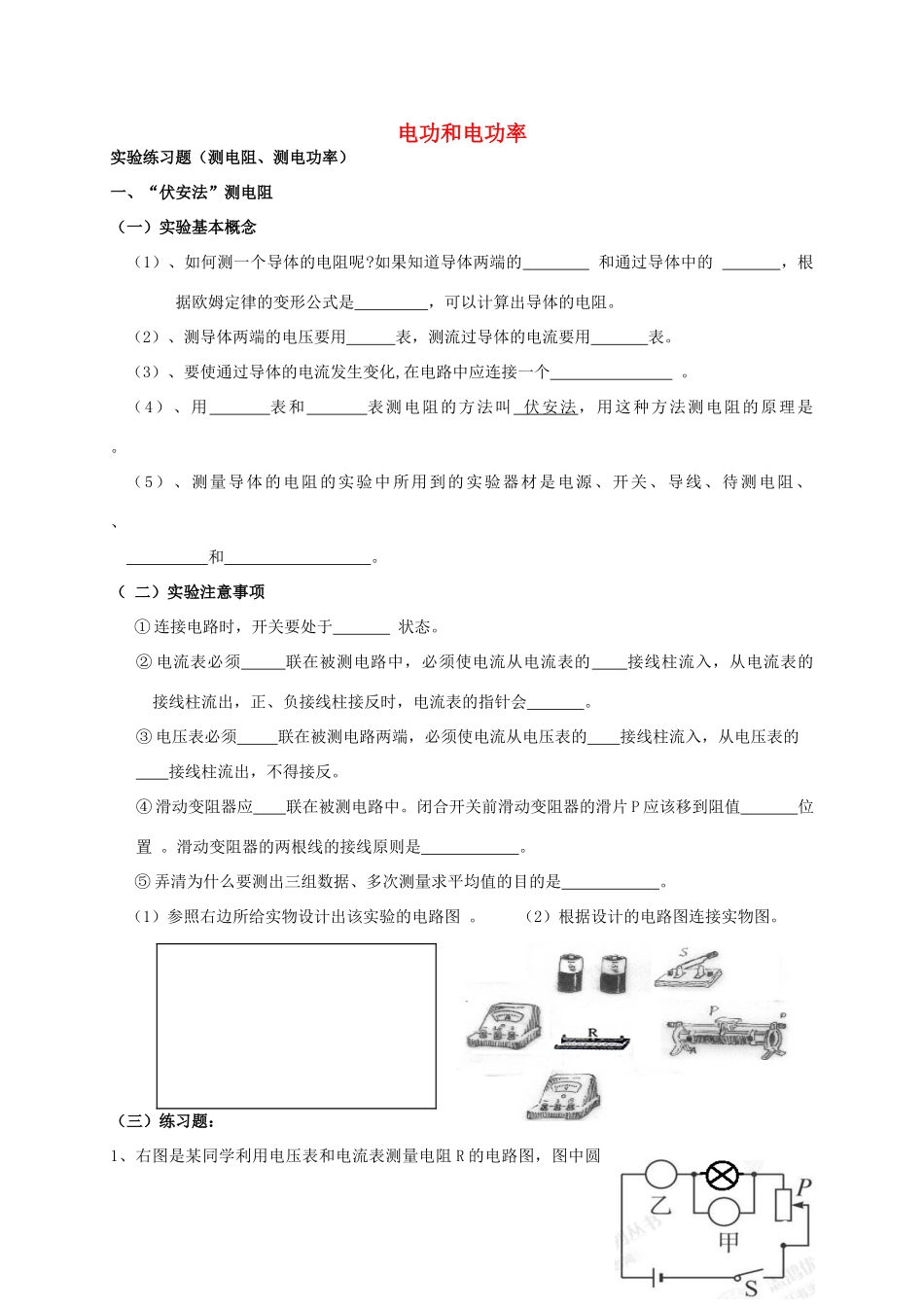

电功和电功率实验练习题（测电阻、测电功率）一、“伏安法”测电阻（一）实验基本概念（1）、如何测一个导体的电阻呢?如果知道导体两端的和通过导体中的，根据欧姆定律的变形公式是，可以计算出导体的电阻。（2）、测导体两端的电压要用表，测流过导体的电流要用表。（3）、要使通过导体的电流发生变化,在电路中应连接一个。（4）、用表和表测电阻的方法叫伏安法，用这种方法测电阻的原理是。（5）、测量导体的电阻的实验中所用到的实验器材是电源、开关、导线、待测电阻、、和。（二）实验注意事项①连接电路时，开关要处于状态。②电流表必须联在被测电路中，必须使电流从电流表的接线柱流入，从电流表的接线柱流出，正、负接线柱接反时，电流表的指针会。③电压表必须联在被测电路两端，必须使电流从电压表的接线柱流入，从电压表的接线柱流出，不得接反。④滑动变阻器应联在被测电路中。闭合开关前滑动变阻器的滑片P应该移到阻值位置。滑动变阻器的两根线的接线原则是。⑤弄清为什么要测出三组数据、多次测量求平均值的目的是。（1）参照右边所给实物设计出该实验的电路图。（2）根据设计的电路图连接实物图。（三）练习题：1、右图是某同学利用电压表和电流表测量电阻R的电路图，图中圆圈甲中填表，圆圈乙中填表，在图中电压表、电流表旁标出正、负接线柱。此实验中，滑动变阻器所起的作用是①，②。2、请同学们利用电压表和电流表测量电阻R1的阻值（1）、本实验的实验原理是。（2）、在连接电路时，开关必须，滑动变阻器滑片应置于阻值位置。(3)、按图甲电路，将图乙中电流表正确连入电路。(4)、小明将滑片P向左滑动时，电流表示数将______,电压表示数将_______。(填“增大”、“减小”、“不变”)，（5）、实验中电压表和电流表的示数如图所示，电压表示数为V，电流表示数为A。由此可知R1=__Ω。二、“伏安法”测电功率练习题：1、小明测量小灯泡电功率时，已连接如下电路。（1）、请你用笔补画出所缺导线，使电路完整。（2）、闭合开关前，滑动变阻器的滑片应滑到端（选填“A”或“B”）。（3）、小明正确操作测得，当电压表的示数为3V时，电流表示数如图所示，电流表示数是A，则所测小灯泡电功率W。（4）、小明将滑片P向左滑动时，电流表示数将_____,电压表示数将_____。(填“增大”、“减小”、“不变”)，小灯泡的亮度(填“变亮”、“变暗”、“不变”)。2、某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。（1）、连接电流表时应选用的量程。连接电压表时应选用的量程。（2）、请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）。（3）、故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图20所示，请读出电流表的示数，并填入表格中。（4）、实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。（5）、小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的决定的，且越大，灯泡发光越亮。3、小红用一只标有2.5V字样的小灯泡练习测定小灯泡的电功率。（1）、小红完成的电路连接如图11所示，闭合开关前滑动变阻的滑片P应置于（选填“左”或“右”）端；（2）、小红闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，经检查电路连接无误，，产生这种故障原因是。（3）、检查电路连接无误，闭合开关后，灯泡不亮，电流表有示数，电压流表指针几乎不动，产生这一现象的原因可能是。（4）、排除故障后，为测小灯泡的额定功率，应调节滑动变阻器的滑片使得电压表示数为V。（5）、某次实验中，小红发现小灯泡亮度比较亮，左右移动滑动变阻器的滑片小灯泡的亮度不变，出现这种现象的原因是。（6）、某次实验中，小红发现小灯泡亮度比较暗，左右移动滑动变阻器的滑片小灯泡的亮度不变，出现这种现象的原因是。4、小方同学家中手电筒里有一颗小灯泡，小灯泡L上标的额定电流是0.2A，而额定电压字样磨掉不清楚，于是小方利用所学电学知识设计了如图甲所示的实验电路来测定小灯泡上标的额定电压值完成下列问题：...
