吉林省吉林市中考物理综合复习 电压规律5 新人教版试卷VIP免费

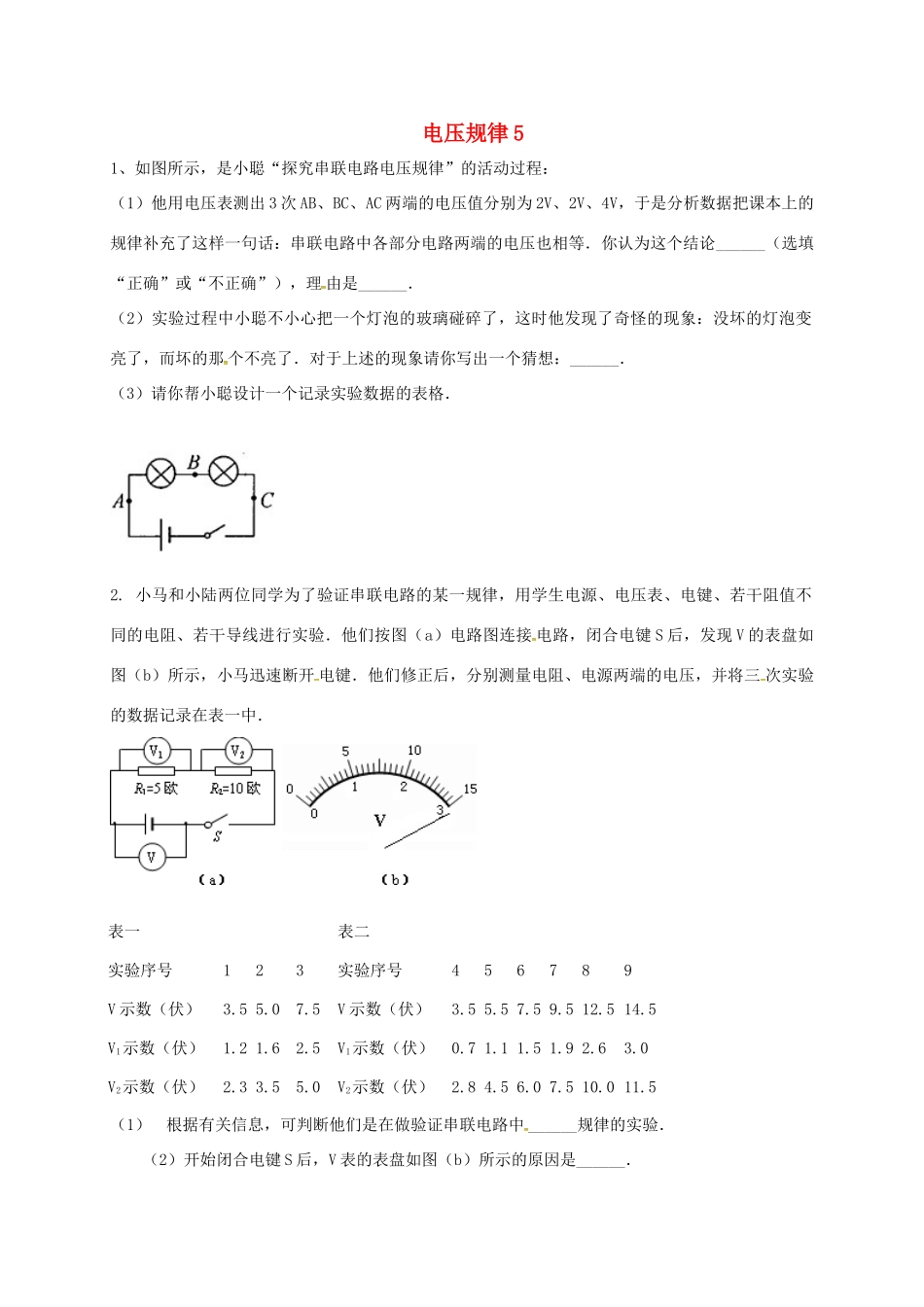

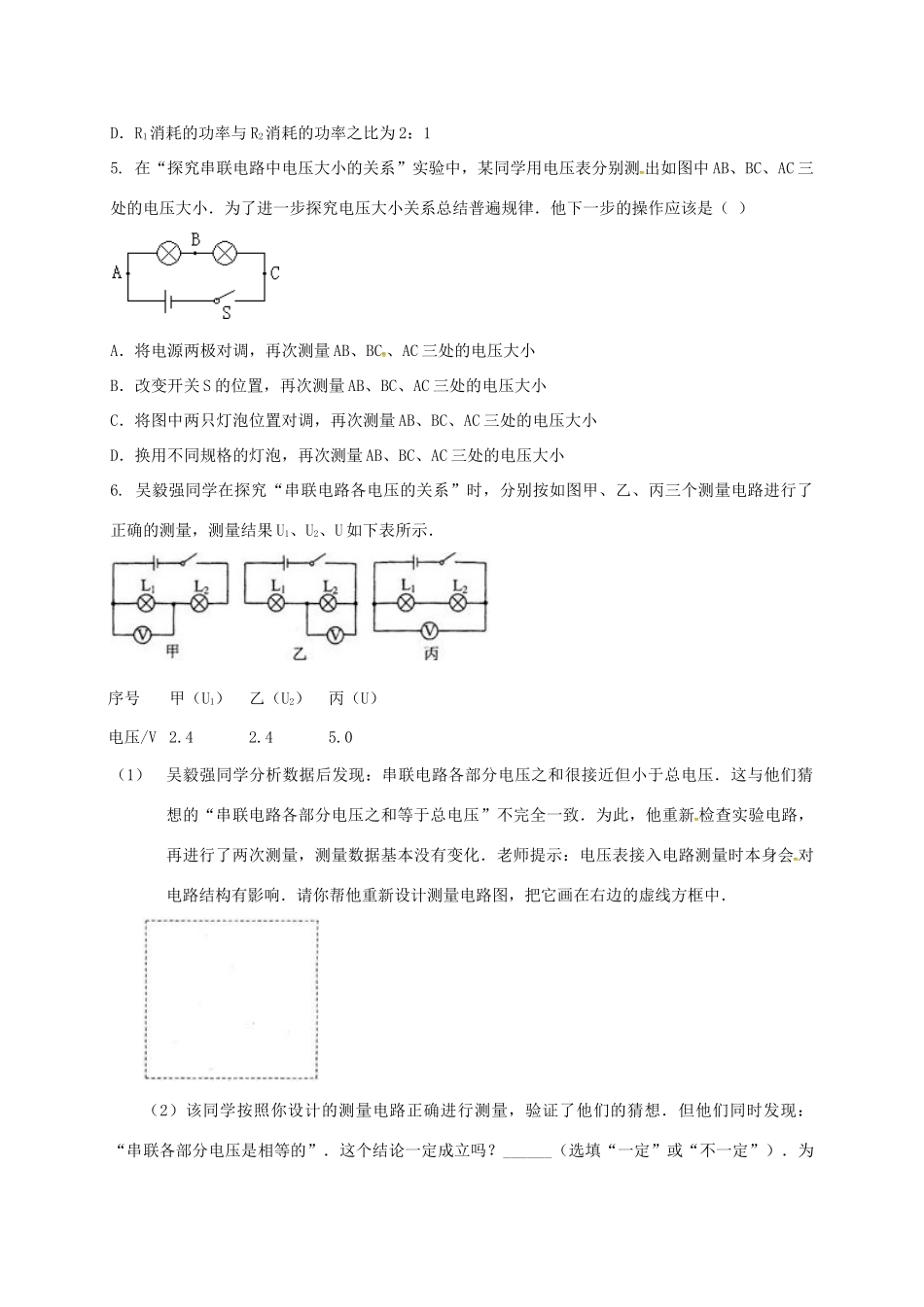

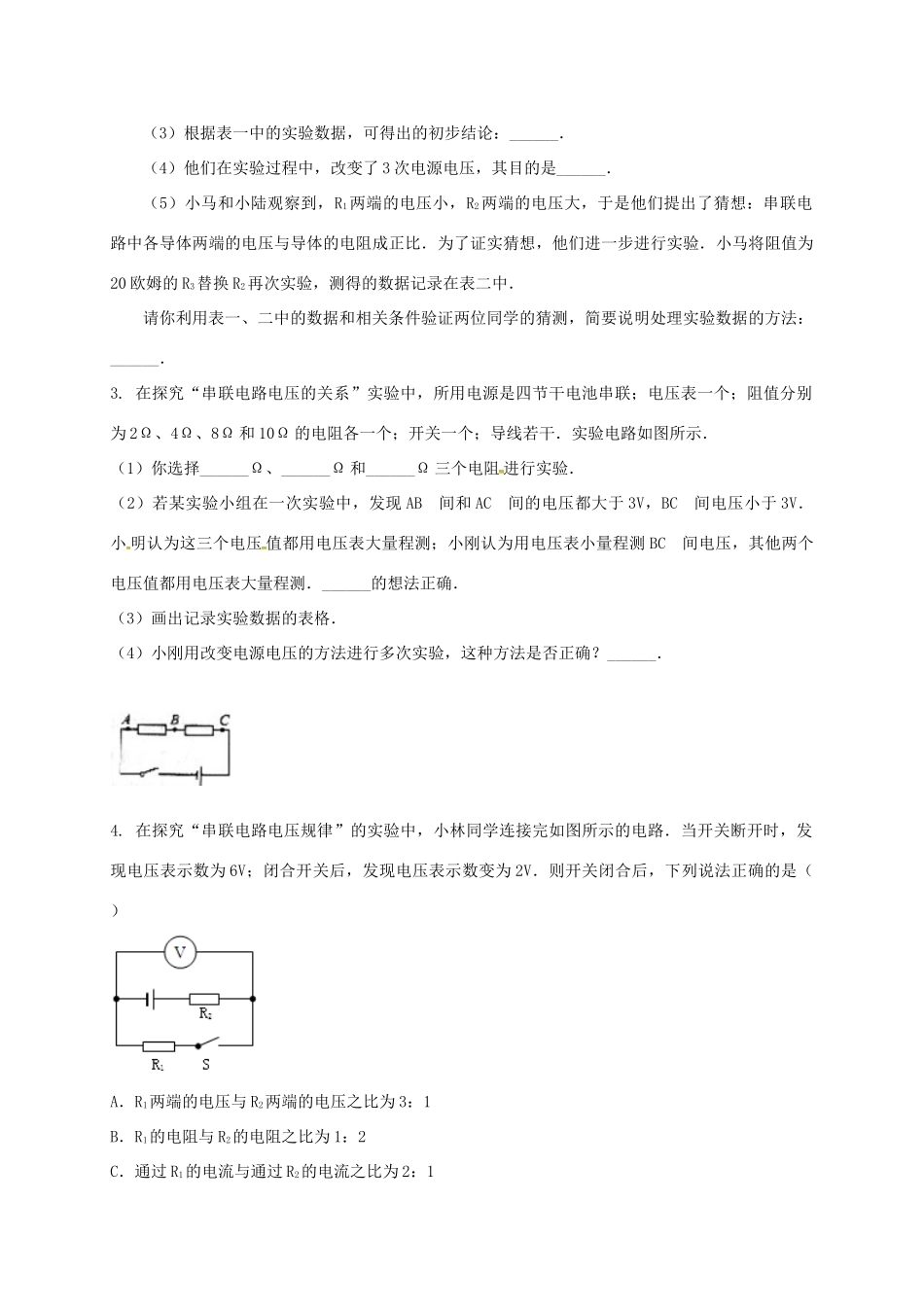

电压规律51、如图所示，是小聪“探究串联电路电压规律”的活动过程：（1）他用电压表测出3次AB、BC、AC两端的电压值分别为2V、2V、4V，于是分析数据把课本上的规律补充了这样一句话：串联电路中各部分电路两端的电压也相等．你认为这个结论______（选填“正确”或“不正确”），理由是______．（2）实验过程中小聪不小心把一个灯泡的玻璃碰碎了，这时他发现了奇怪的现象：没坏的灯泡变亮了，而坏的那个不亮了．对于上述的现象请你写出一个猜想：______．（3）请你帮小聪设计一个记录实验数据的表格．2.小马和小陆两位同学为了验证串联电路的某一规律，用学生电源、电压表、电键、若干阻值不同的电阻、若干导线进行实验．他们按图（a）电路图连接电路，闭合电键S后，发现V的表盘如图（b）所示，小马迅速断开电键．他们修正后，分别测量电阻、电源两端的电压，并将三次实验的数据记录在表一中．表一表二实验序号123实验序号456789V示数（伏）3.55.07.5V示数（伏）3.55.57.59.512.514.5V1示数（伏）1.21.62.5V1示数（伏）0.71.11.51.92.63.0V2示数（伏）2.33.55.0V2示数（伏）2.84.56.07.510.011.5（1）根据有关信息，可判断他们是在做验证串联电路中______规律的实验．（2）开始闭合电键S后，V表的表盘如图（b）所示的原因是______．（3）根据表一中的实验数据，可得出的初步结论：______．（4）他们在实验过程中，改变了3次电源电压，其目的是______．（5）小马和小陆观察到，R1两端的电压小，R2两端的电压大，于是他们提出了猜想：串联电路中各导体两端的电压与导体的电阻成正比．为了证实猜想，他们进一步进行实验．小马将阻值为20欧姆的R3替换R2再次实验，测得的数据记录在表二中．请你利用表一、二中的数据和相关条件验证两位同学的猜测，简要说明处理实验数据的方法：______．3.在探究“串联电路电压的关系”实验中，所用电源是四节干电池串联；电压表一个；阻值分别为2Ω、4Ω、8Ω和10Ω的电阻各一个；开关一个；导线若干．实验电路如图所示．（1）你选择______Ω、______Ω和______Ω三个电阻进行实验．（2）若某实验小组在一次实验中，发现AB间和AC间的电压都大于3V，BC间电压小于3V．小明认为这三个电压值都用电压表大量程测；小刚认为用电压表小量程测BC间电压，其他两个电压值都用电压表大量程测．______的想法正确．（3）画出记录实验数据的表格．（4）小刚用改变电源电压的方法进行多次实验，这种方法是否正确？______．4.在探究“串联电路电压规律”的实验中，小林同学连接完如图所示的电路．当开关断开时，发现电压表示数为6V；闭合开关后，发现电压表示数变为2V．则开关闭合后，下列说法正确的是（）A．R1两端的电压与R2两端的电压之比为3：1B．R1的电阻与R2的电阻之比为1：2C．通过R1的电流与通过R2的电流之比为2：1D．R1消耗的功率与R2消耗的功率之比为2：15.在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小．为了进一步探究电压大小关系总结普遍规律．他下一步的操作应该是（）A．将电源两极对调，再次测量AB、BC、AC三处的电压大小B．改变开关S的位置，再次测量AB、BC、AC三处的电压大小C．将图中两只灯泡位置对调，再次测量AB、BC、AC三处的电压大小D．换用不同规格的灯泡，再次测量AB、BC、AC三处的电压大小6.吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示．序号甲（U1）乙（U2）丙（U）电压/V2.42.45.0（1）吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压．这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致．为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化．老师提示：电压表接入电路测量时本身会对电路结构有影响．请你帮他重新设计测量电路图，把它画在右边的虚线方框中．（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“串联各部分电压是相等的”．这个结论一定成立吗？______（选填“一定”或“不一定”）．为了检验这...
