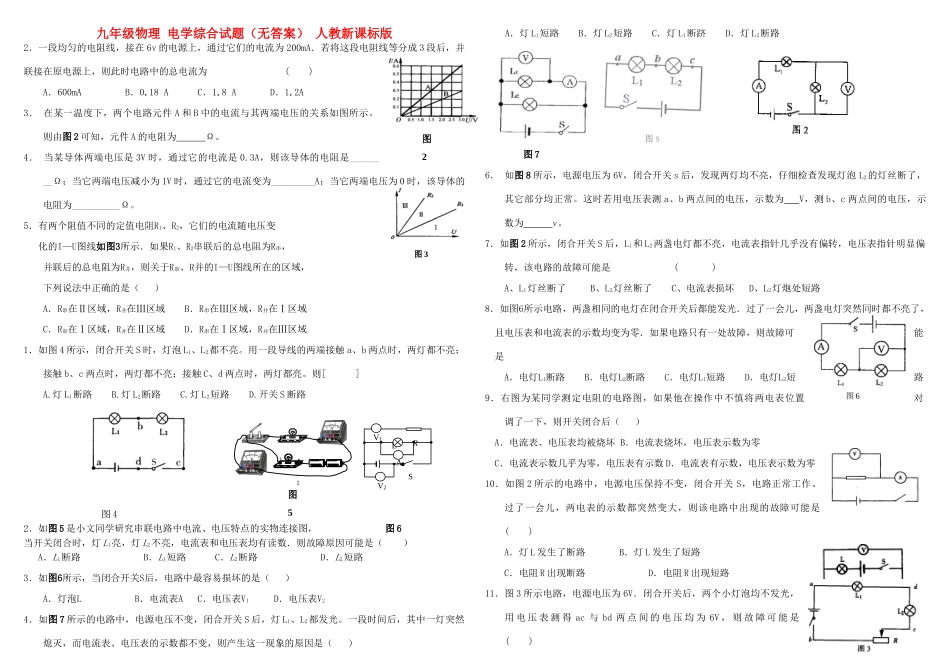

九年级物理电学综合试题（无答案）人教新课标版2．一段均匀的电阻线，接在6v的电源上，通过它们的电流为200mA．若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为()A．600mAB．0.18AC．1.8AD．1.2A3．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图2可知，元件A的电阻为Ω。4．当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压减小为1V时，通过它的电流变为_________A；当它两端电压为0时，该导体的电阻为__________Ω。5．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图3所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域1．如图4所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则[]A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路图42．如图5是小文同学研究串联电路中电流、电压特点的实物连接图，图6当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图6所示，当闭合开关S后，电路中最容易损坏的是（）A．灯泡LB．电流表AC．电压表V1D．电压表V24．如图7所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断跻D．灯L2断路图76．如图8所示，电源电压为6V，闭合开关s后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常。这时若用电压表测a、b两点间的电压，示数为V，测b、c两点间的电压，示数为v。7．如图2所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是()A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯炮处短路8．如图6所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路9．右图为某同学测定电阻的电路图，如果他在操作中不慎将两电表位置对调了一下，则开关闭合后（）A．电流表、电压表均被烧坏B．电流表烧坏，电压表示数为零C．电流表示数几乎为零，电压表有示数D．电流表有示数，电压表示数为零10．如图2所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是()A．灯L发生了断路B．灯L发生了短路C．电阻R出现断路D．电阻R出现短路11．图3所示电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，则故障可能是()图2图3图5L1L2V1RLV2AS图6A．L1的灯丝断了B．L2的灯丝断了C．R的电阻丝断了D．开关接触不良12．如图3所示，电源电压保持不变。当开关S1合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为（）A、1:3B、3：lC、2:3D、3：213．如图18所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为3:1当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．2:1B．2:3C．3:1C．3:2第14题图14．一次实验中，某同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。他所选用的电压表量程为0～3V，电流表量程为0～0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是()A．0～2ΩB．0～8ΩC．2Ω～8ΩD．8Ω～10Ω15．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系...
