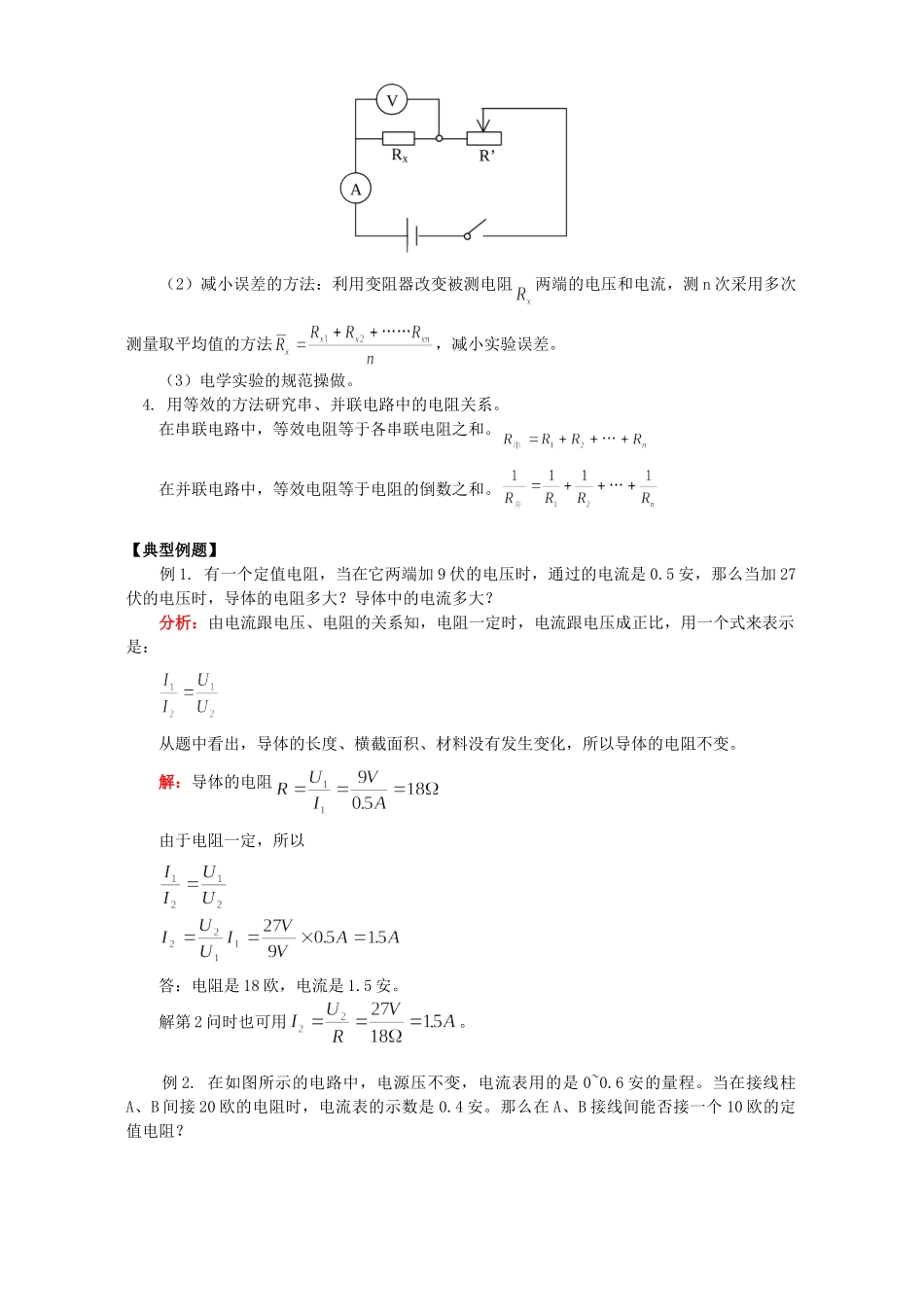

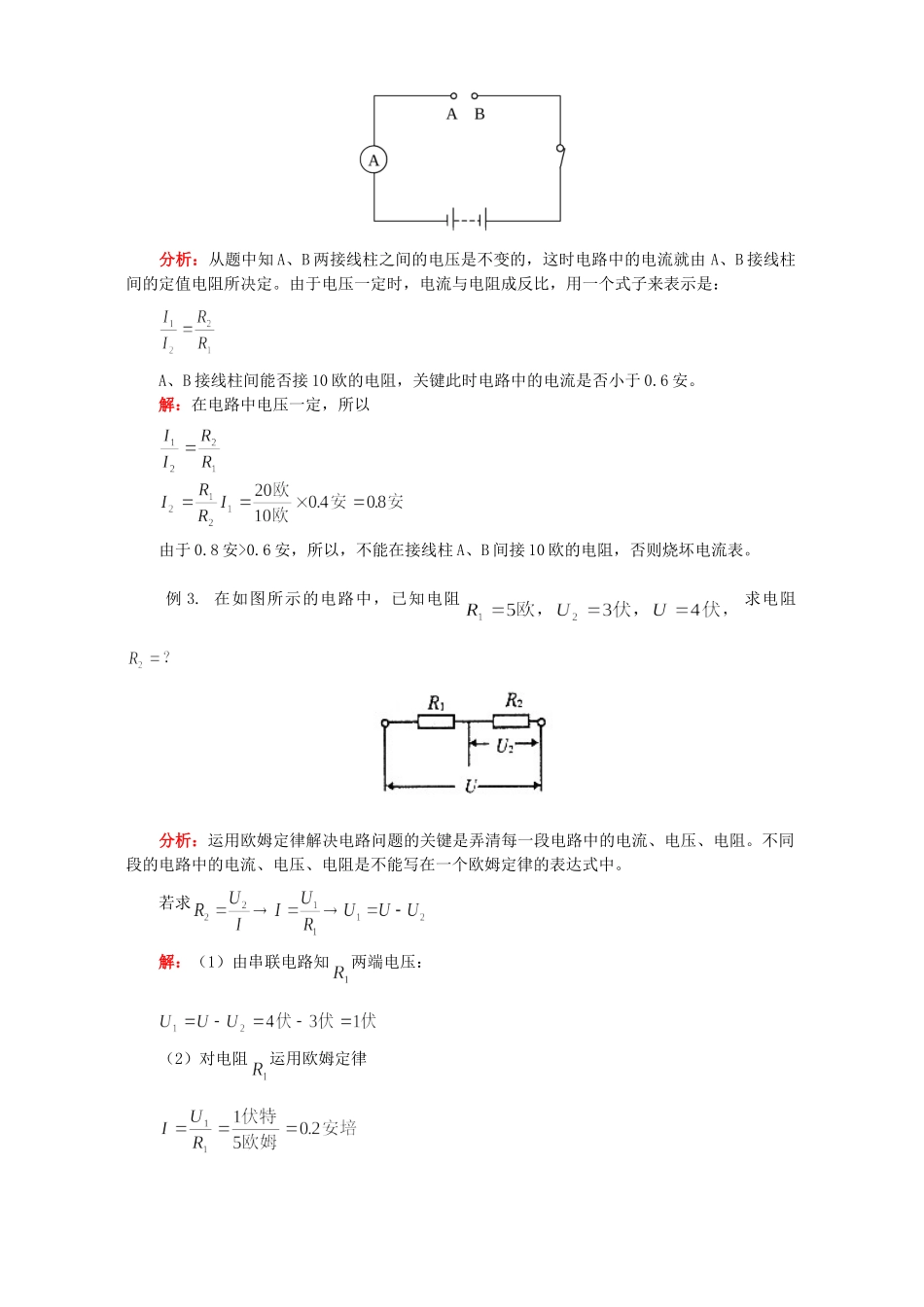

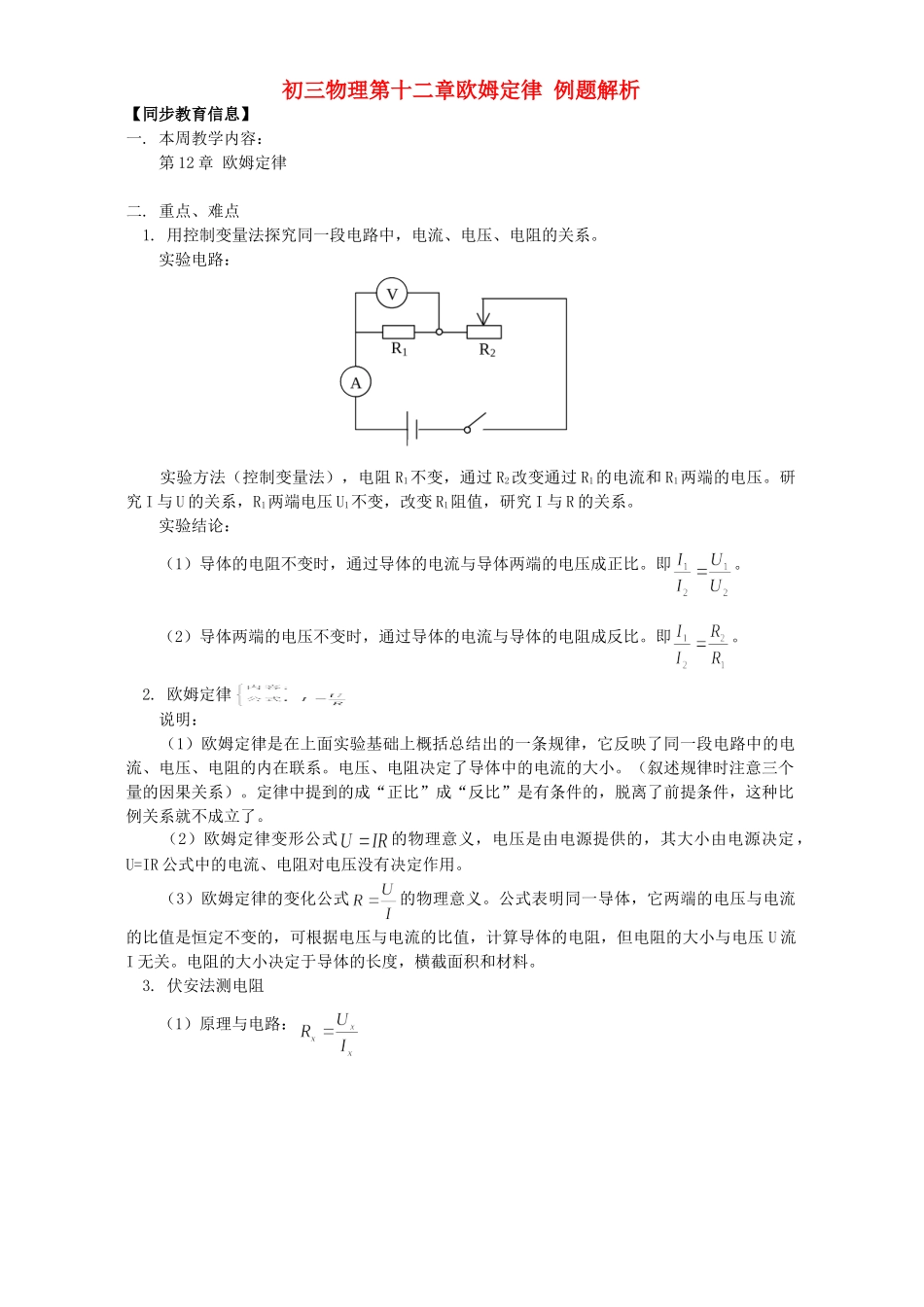

初三物理第十二章欧姆定律例题解析【同步教育信息】一.本周教学内容：第12章欧姆定律二.重点、难点1.用控制变量法探究同一段电路中，电流、电压、电阻的关系。实验电路：实验方法（控制变量法），电阻R1不变，通过R2改变通过R1的电流和R1两端的电压。研究I与U的关系，R1两端电压U1不变，改变R1阻值，研究I与R的关系。实验结论：（1）导体的电阻不变时，通过导体的电流与导体两端的电压成正比。即。（2）导体两端的电压不变时，通过导体的电流与导体的电阻成反比。即。2.欧姆定律说明：（1）欧姆定律是在上面实验基础上概括总结出的一条规律，它反映了同一段电路中的电流、电压、电阻的内在联系。电压、电阻决定了导体中的电流的大小。（叙述规律时注意三个量的因果关系）。定律中提到的成“正比”成“反比”是有条件的，脱离了前提条件，这种比例关系就不成立了。（2）欧姆定律变形公式的物理意义，电压是由电源提供的，其大小由电源决定，U=IR公式中的电流、电阻对电压没有决定作用。（3）欧姆定律的变化公式的物理意义。公式表明同一导体，它两端的电压与电流的比值是恒定不变的，可根据电压与电流的比值，计算导体的电阻，但电阻的大小与电压U流I无关。电阻的大小决定于导体的长度，横截面积和材料。3.伏安法测电阻（1）原理与电路：（2）减小误差的方法：利用变阻器改变被测电阻两端的电压和电流，测n次采用多次测量取平均值的方法，减小实验误差。（3）电学实验的规范操做。4.用等效的方法研究串、并联电路中的电阻关系。在串联电路中，等效电阻等于各串联电阻之和。在并联电路中，等效电阻等于电阻的倒数之和。【典型例题】例1.有一个定值电阻，当在它两端加9伏的电压时，通过的电流是0.5安，那么当加27伏的电压时，导体的电阻多大？导体中的电流多大？分析：由电流跟电压、电阻的关系知，电阻一定时，电流跟电压成正比，用一个式来表示是：从题中看出，导体的长度、横截面积、材料没有发生变化，所以导体的电阻不变。解：导体的电阻由于电阻一定，所以答：电阻是18欧，电流是1.5安。解第2问时也可用。例2.在如图所示的电路中，电源压不变，电流表用的是0~0.6安的量程。当在接线柱A、B间接20欧的电阻时，电流表的示数是0.4安。那么在A、B接线间能否接一个10欧的定值电阻？分析：从题中知A、B两接线柱之间的电压是不变的，这时电路中的电流就由A、B接线柱间的定值电阻所决定。由于电压一定时，电流与电阻成反比，用一个式子来表示是：A、B接线柱间能否接10欧的电阻，关键此时电路中的电流是否小于0.6安。解：在电路中电压一定，所以由于0.8安>0.6安，所以，不能在接线柱A、B间接10欧的电阻，否则烧坏电流表。例3.在如图所示的电路中，已知电阻求电阻分析：运用欧姆定律解决电路问题的关键是弄清每一段电路中的电流、电压、电阻。不同段的电路中的电流、电压、电阻是不能写在一个欧姆定律的表达式中。若求解：（1）由串联电路知两端电压：（2）对电阻运用欧姆定律（3）对电阻运用欧姆定律另外，在本题（2）之后，也可以对总电路运用欧姆定律求出总电阻R：再根据串联电阻的特点求出电阻由此可见，解答串联电路的题目时，一方面要运用串联电路特点，处理好局部与整体的关系，另一方面运用欧姆定律时一定要明确是研究哪段电路。例4.如图所示，，的示数为1.2安培，的示数为0.8安培，求R2的大小。解：根据已知条件可以按下列步骤解答：（1）对R1运用欧姆定律：（2）根据并联电路电压特点知各支路两端电压：（3）对R3运用欧姆定律：（4）根据并联电路电流特点可知通过R2的电流：（5）对R2运用欧姆定律：另外，在本题（2）之后，对总电路运用欧姆定律可求出总电阻R：再根据并联电阻的特点求出：由此可知，解答并联电路的题目时，一方面要运用并联电路的特点，处理好局部与整体的关系，另一方面运用欧姆定律时一定要注意研究的是哪一段电路。例5.在伏安法测电阻的实验中，某同学估计未知电阻约8欧，实验的器材有：两节干电池；量程为0~3伏和0~15伏的电压表；量程为0~0.6安和0~3安的电流表，那么：（1）实验中应选择哪只电压表？哪只电流表？（2）如果如图所示是实验中电压表和电流表的...
