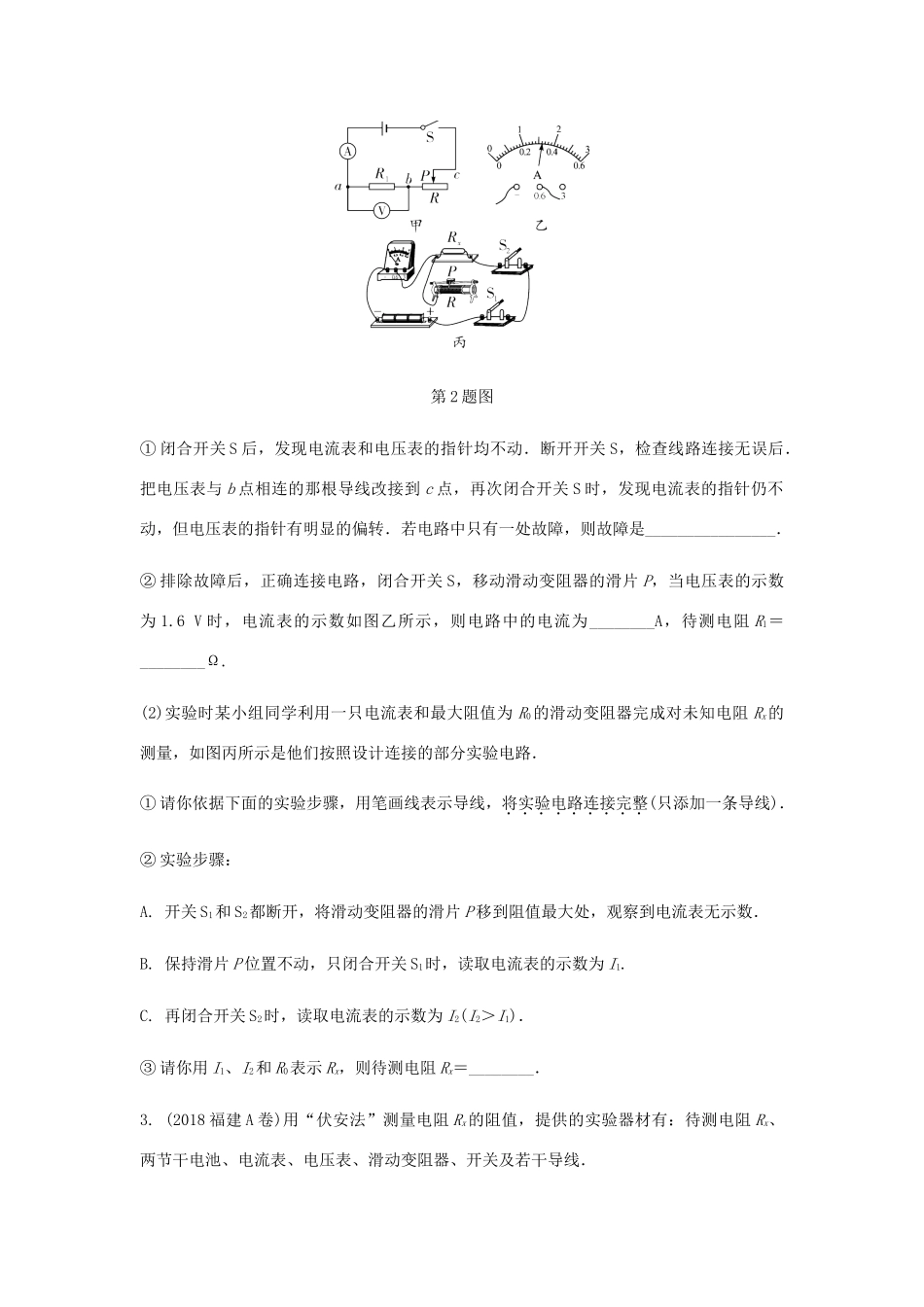

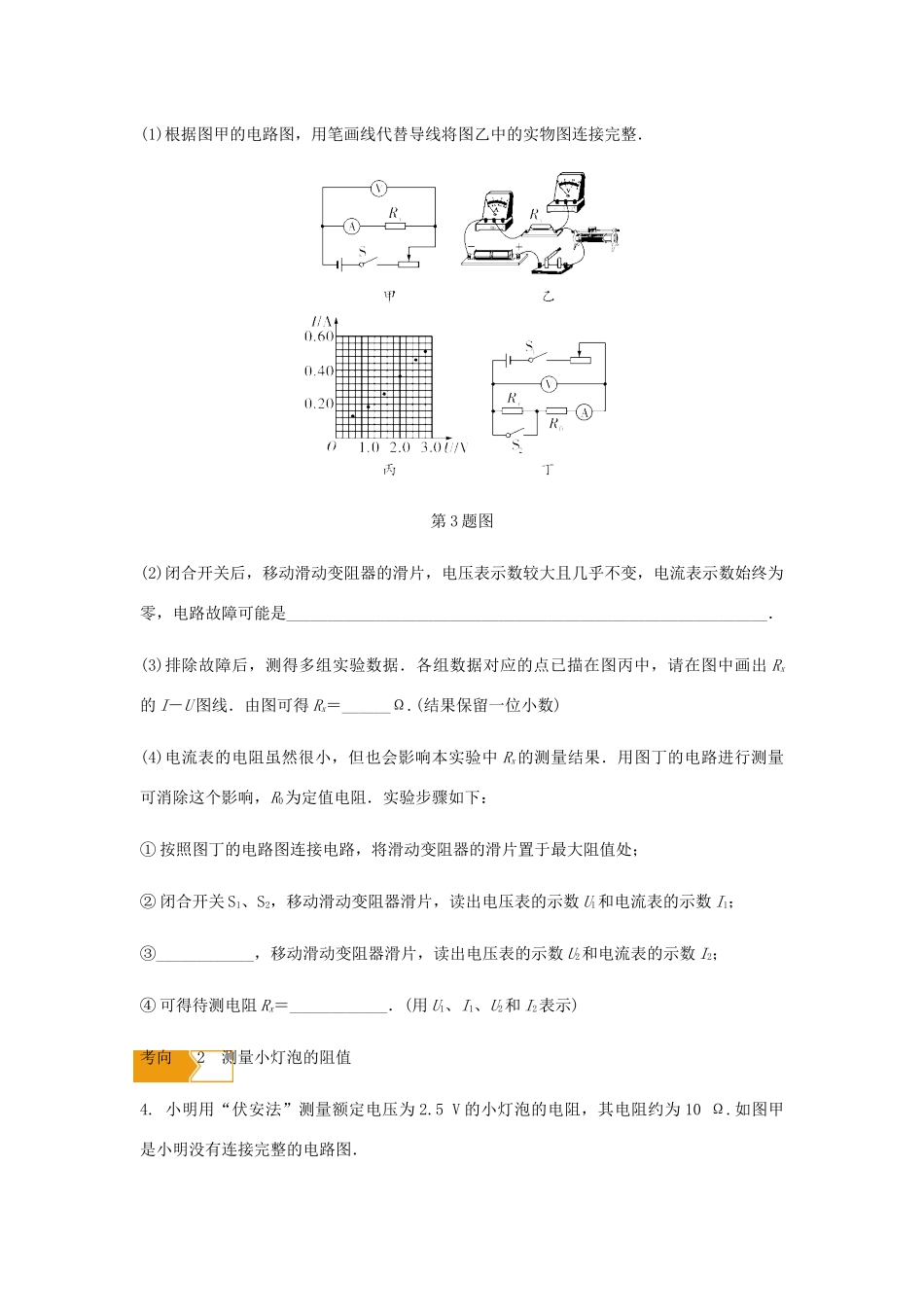

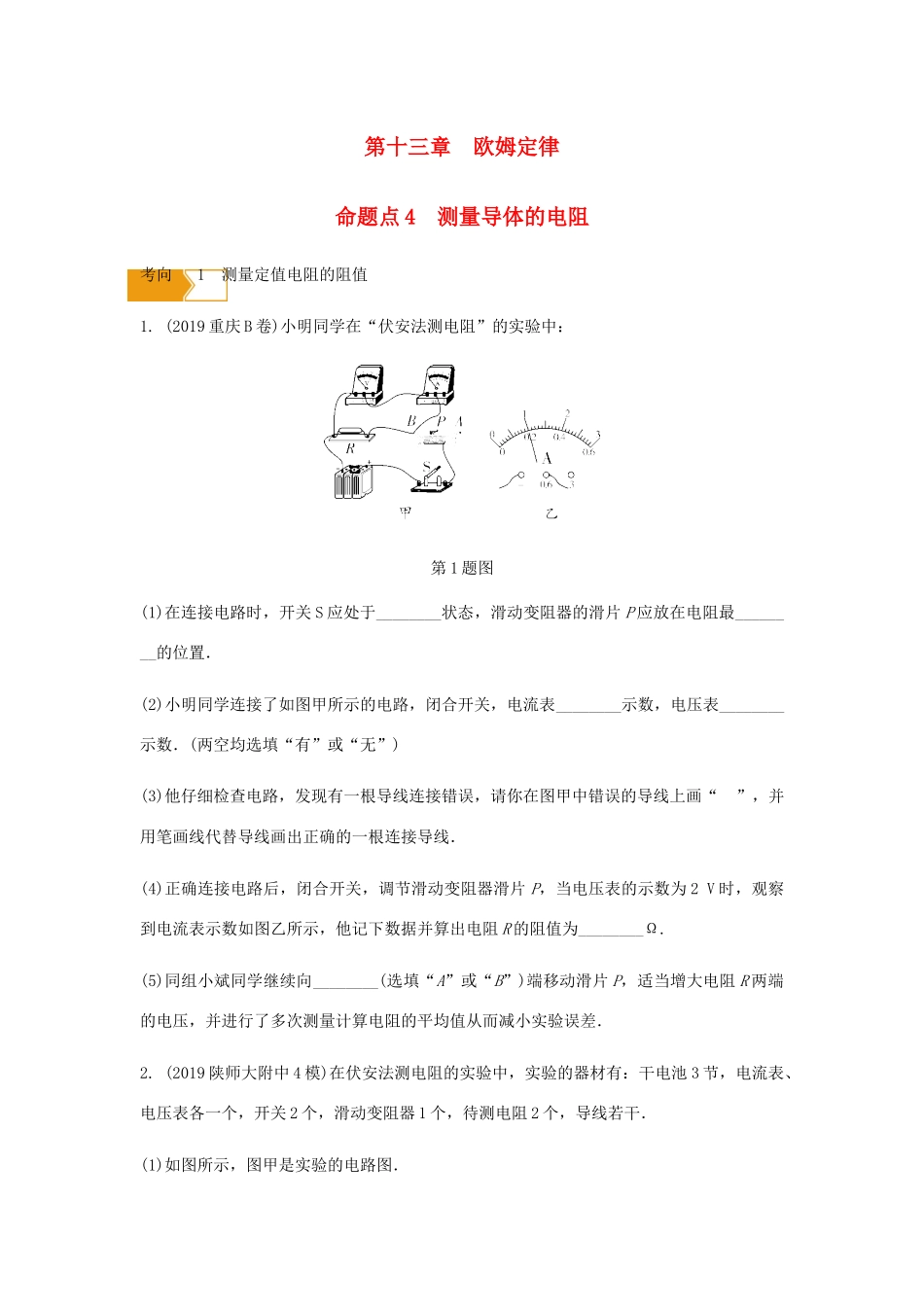

第十三章欧姆定律命题点4测量导体的电阻考向1测量定值电阻的阻值1.(2019重庆B卷)小明同学在“伏安法测电阻”的实验中：第1题图(1)在连接电路时，开关S应处于________状态，滑动变阻器的滑片P应放在电阻最________的位置．(2)小明同学连接了如图甲所示的电路，闭合开关，电流表________示数，电压表________示数．(两空均选填“有”或“无”)(3)他仔细检查电路，发现有一根导线连接错误，请你在图甲中错误的导线上画“”，并用笔画线代替导线画出正确的一根连接导线．(4)正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为________Ω.(5)同组小斌同学继续向________(选填“A”或“B”)端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差．2.(2019陕师大附中4模)在伏安法测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各一个，开关2个，滑动变阻器1个，待测电阻2个，导线若干．(1)如图所示，图甲是实验的电路图．第2题图①闭合开关S后，发现电流表和电压表的指针均不动．断开开关S，检查线路连接无误后．把电压表与b点相连的那根导线改接到c点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转．若电路中只有一处故障，则故障是________________．②排除故障后，正确连接电路，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1.6V时，电流表的示数如图乙所示，则电路中的电流为________A，待测电阻R1＝________Ω.(2)实验时某小组同学利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻Rx的测量，如图丙所示是他们按照设计连接的部分实验电路．①请你依据下面的实验步骤，用笔画线表示导线，将实验电路连接完整(只添加一条导线)．②实验步骤：A.开关S1和S2都断开，将滑动变阻器的滑片P移到阻值最大处，观察到电流表无示数．B.保持滑片P位置不动，只闭合开关S1时，读取电流表的示数为I1.C.再闭合开关S2时，读取电流表的示数为I2(I2＞I1)．③请你用I1、I2和R0表示Rx，则待测电阻Rx＝________．3.(2018福建A卷)用“伏安法”测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx、两节干电池、电流表、电压表、滑动变阻器、开关及若干导线．(1)根据图甲的电路图，用笔画线代替导线将图乙中的实物图连接完整．第3题图(2)闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是___________________________________________________________．(3)排除故障后，测得多组实验数据．各组数据对应的点已描在图丙中，请在图中画出Rx的I－U图线．由图可得Rx＝______Ω.(结果保留一位小数)(4)电流表的电阻虽然很小，但也会影响本实验中Rx的测量结果．用图丁的电路进行测量可消除这个影响，R0为定值电阻．实验步骤如下：①按照图丁的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；②闭合开关S1、S2，移动滑动变阻器滑片，读出电压表的示数U1和电流表的示数I1；③____________，移动滑动变阻器滑片，读出电压表的示数U2和电流表的示数I2；④可得待测电阻Rx＝____________．(用U1、I1、U2和I2表示)考向2测量小灯泡的阻值4.小明用“伏安法”测量额定电压为2.5V的小灯泡的电阻，其电阻约为10Ω.如图甲是小明没有连接完整的电路图．第4题图(1)请你根据实验的需要，以笔画线代替导线，将图甲电路连接完整．(2)实验前，为保护电路，滑动变阻器的滑片应置于最________(选填“左”或“右”)端，使闭合开关时，电路中的电流最小．(3)测量过程中，某一次的电流值如图乙所示，则电流值是________A．这时由于灯泡老化，灯丝突然烧断，则电压表的示数________(选填“变大”“变小”或“不变”)．第4题图丙(4)换相同规格的新灯泡，并重新记录数据，绘出I－U图像如图丙的A所示．依据测得的数据，小明求出小灯泡电阻的平均值，你同意这种做法吗？________，你的理由是________________________________________________________________________．(5)另外一小组的同学用相同的器材和电路也做了这...
