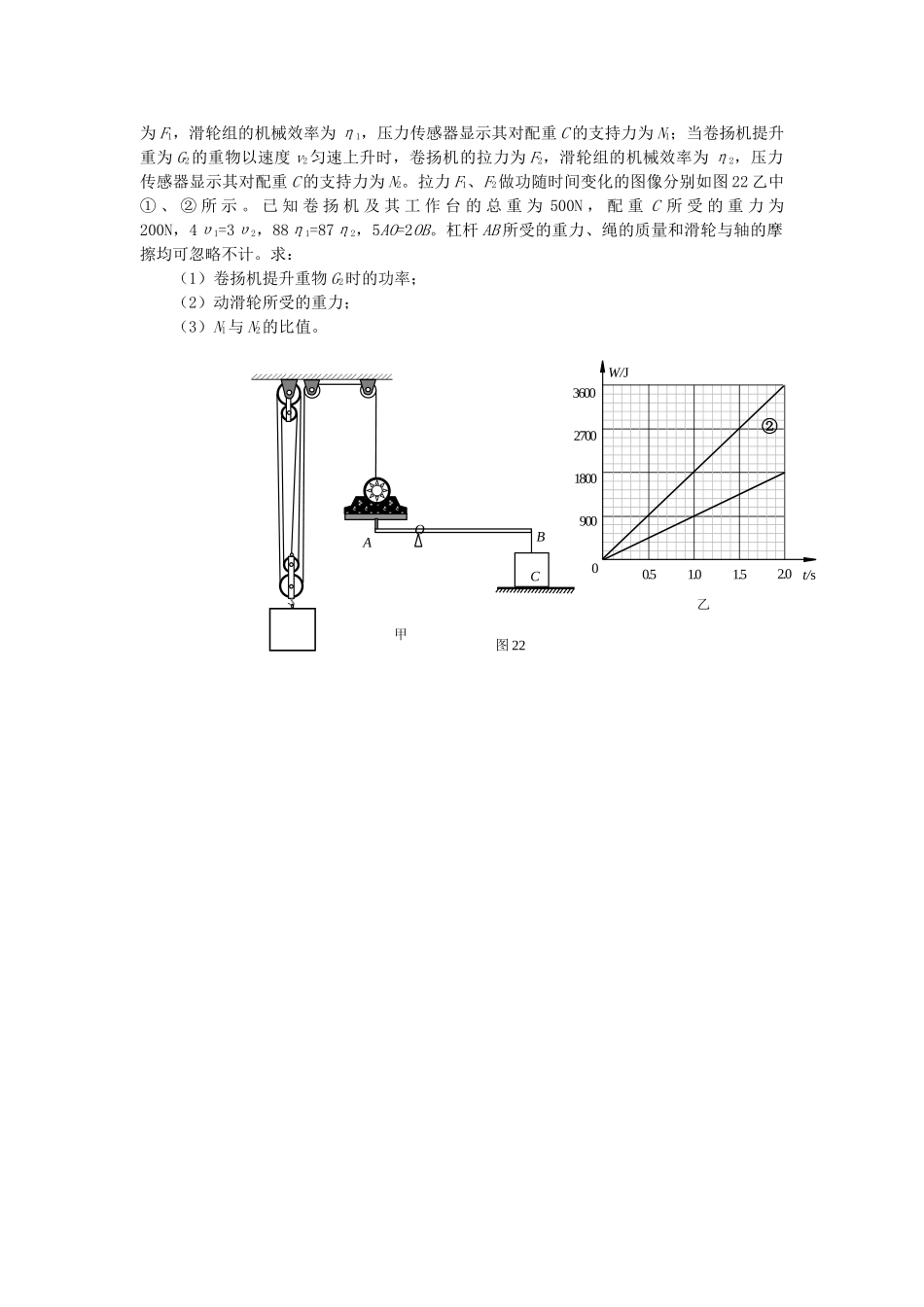

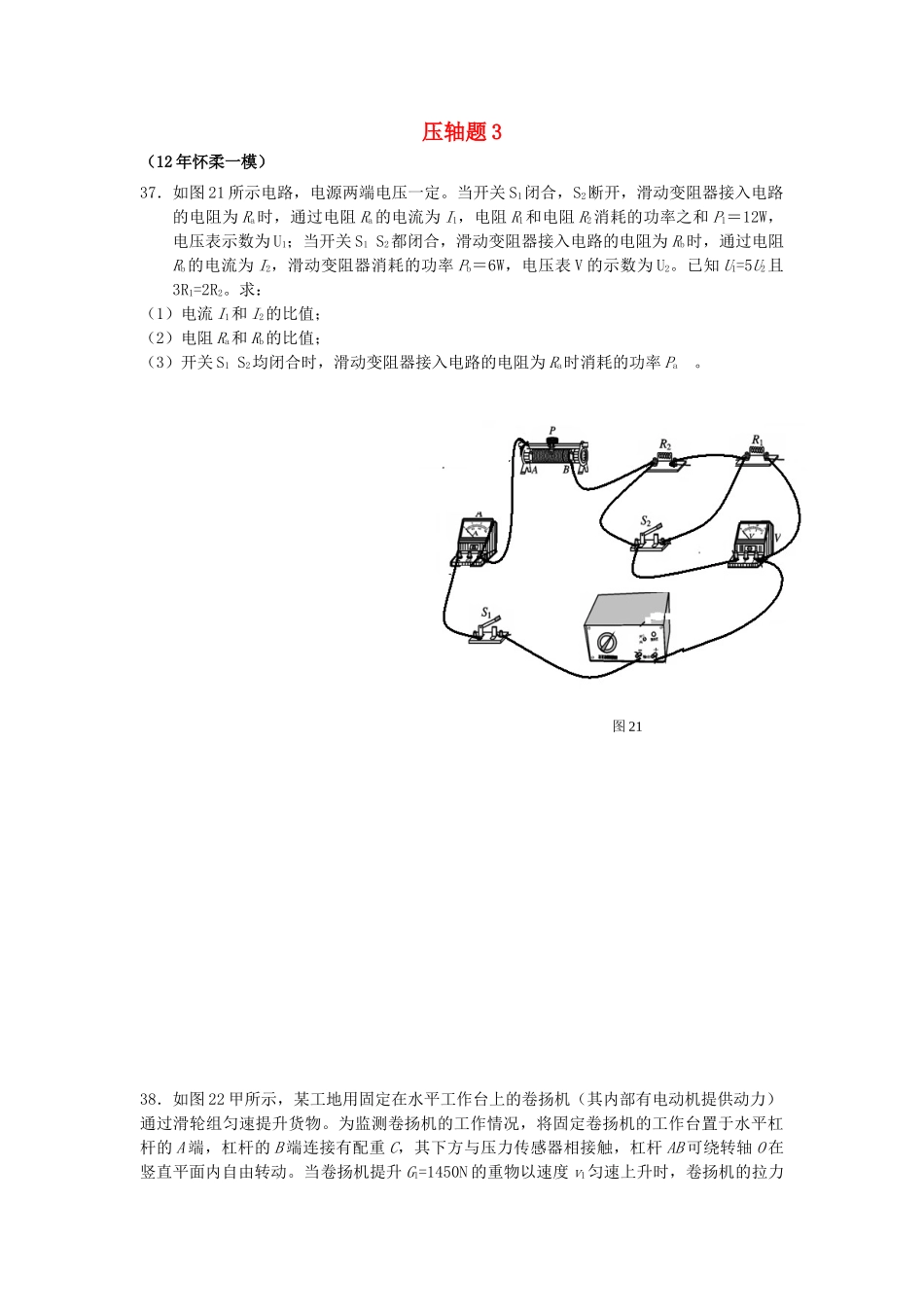

压轴题3（12年怀柔一模）37．如图21所示电路，电源两端电压一定。当开关S1闭合，S2断开，滑动变阻器接入电路的电阻为Ra时，通过电阻Ra的电流为I1，电阻R1和电阻R2消耗的功率之和P1＝12W，电压表示数为U1；当开关S1S2都闭合，滑动变阻器接入电路的电阻为Rb时，通过电阻Rb的电流为I2，滑动变阻器消耗的功率Pb＝6W，电压表V的示数为U2。已知U1=5U2且3R1=2R2。求：（1）电流I1和I2的比值；（2）电阻Ra和Rb的比值；（3）开关S1S2均闭合时，滑动变阻器接入电路的电阻为Ra时消耗的功率Pa。38．如图22甲所示，某工地用固定在水平工作台上的卷扬机（其内部有电动机提供动力）通过滑轮组匀速提升货物。为监测卷扬机的工作情况，将固定卷扬机的工作台置于水平杠杆的A端，杠杆的B端连接有配重C，其下方与压力传感器相接触，杠杆AB可绕转轴O在竖直平面内自由转动。当卷扬机提升G1=1450N的重物以速度v1匀速上升时，卷扬机的拉力图21为F1，滑轮组的机械效率为η1，压力传感器显示其对配重C的支持力为N1；当卷扬机提升重为G2的重物以速度v2匀速上升时，卷扬机的拉力为F2，滑轮组的机械效率为η2，压力传感器显示其对配重C的支持力为N2。拉力F1、F2做功随时间变化的图像分别如图22乙中①、②所示。已知卷扬机及其工作台的总重为500N，配重C所受的重力为200N，4υ1=3υ2，88η1=87η2，5AO=2OB。杠杆AB所受的重力、绳的质量和滑轮与轴的摩擦均可忽略不计。求：（1）卷扬机提升重物G2时的功率；（2）动滑轮所受的重力；（3）N1与N2的比值。甲CAOB图22乙900W/J1800270036000t/s1.02.00.51.5②
