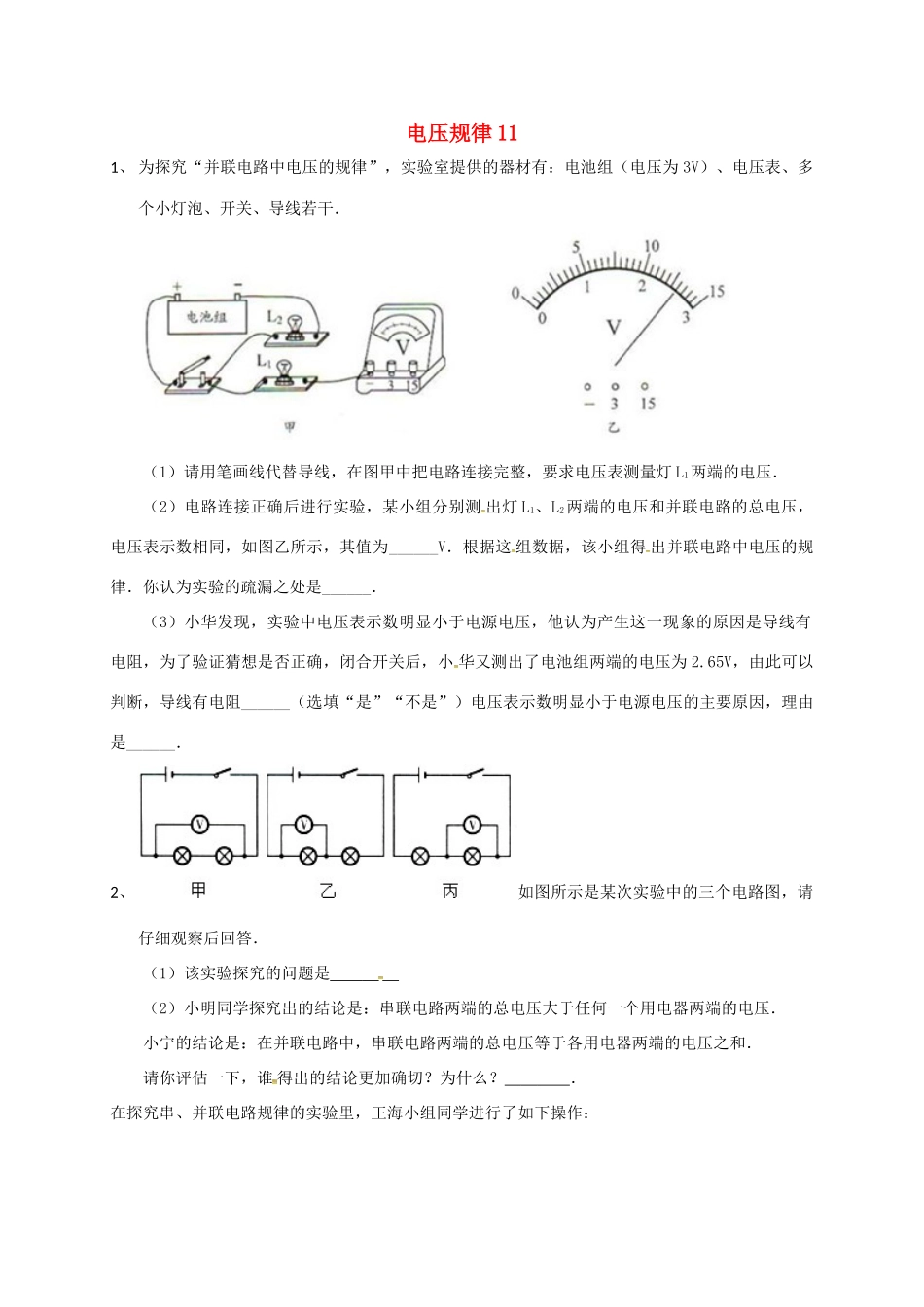

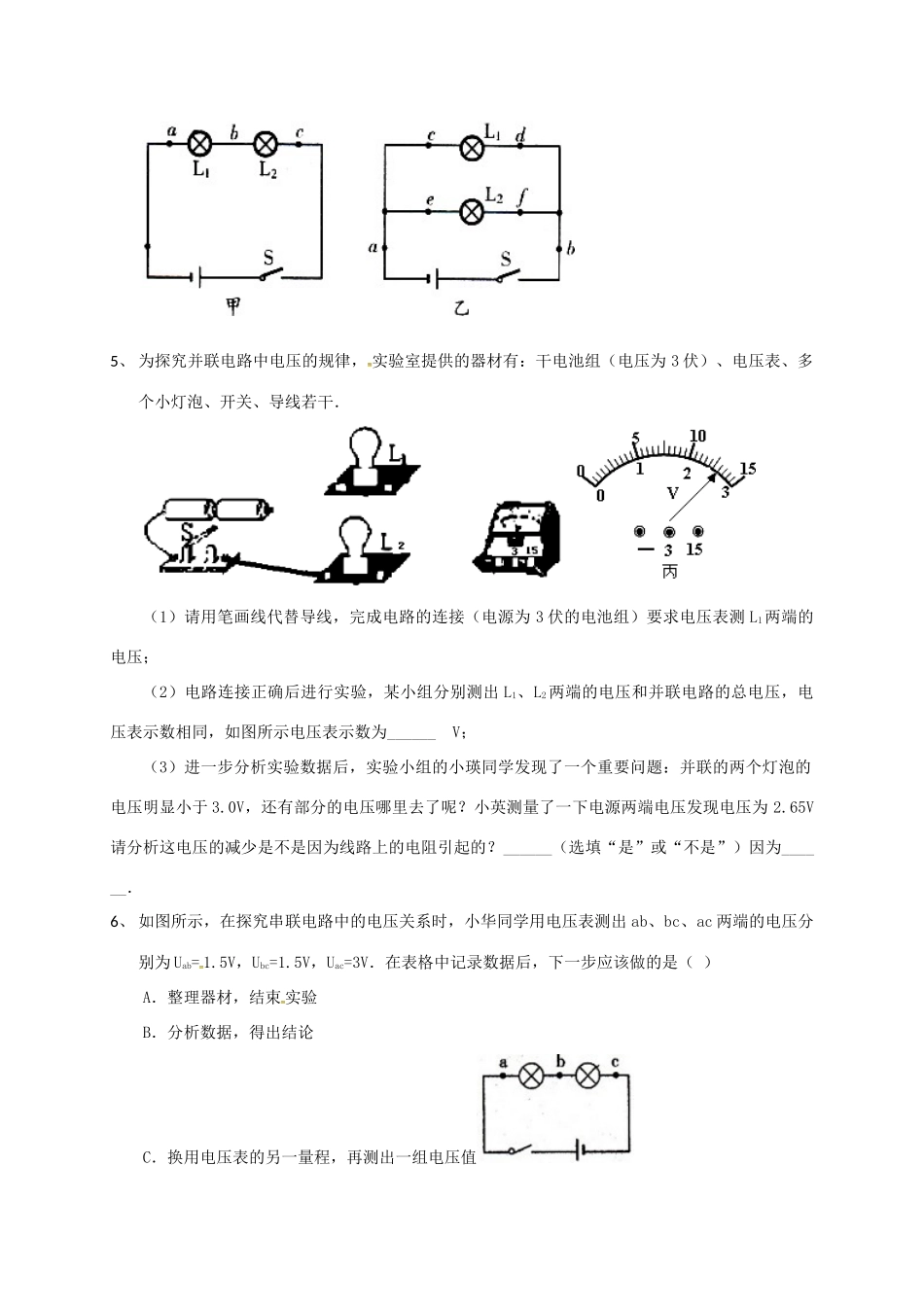

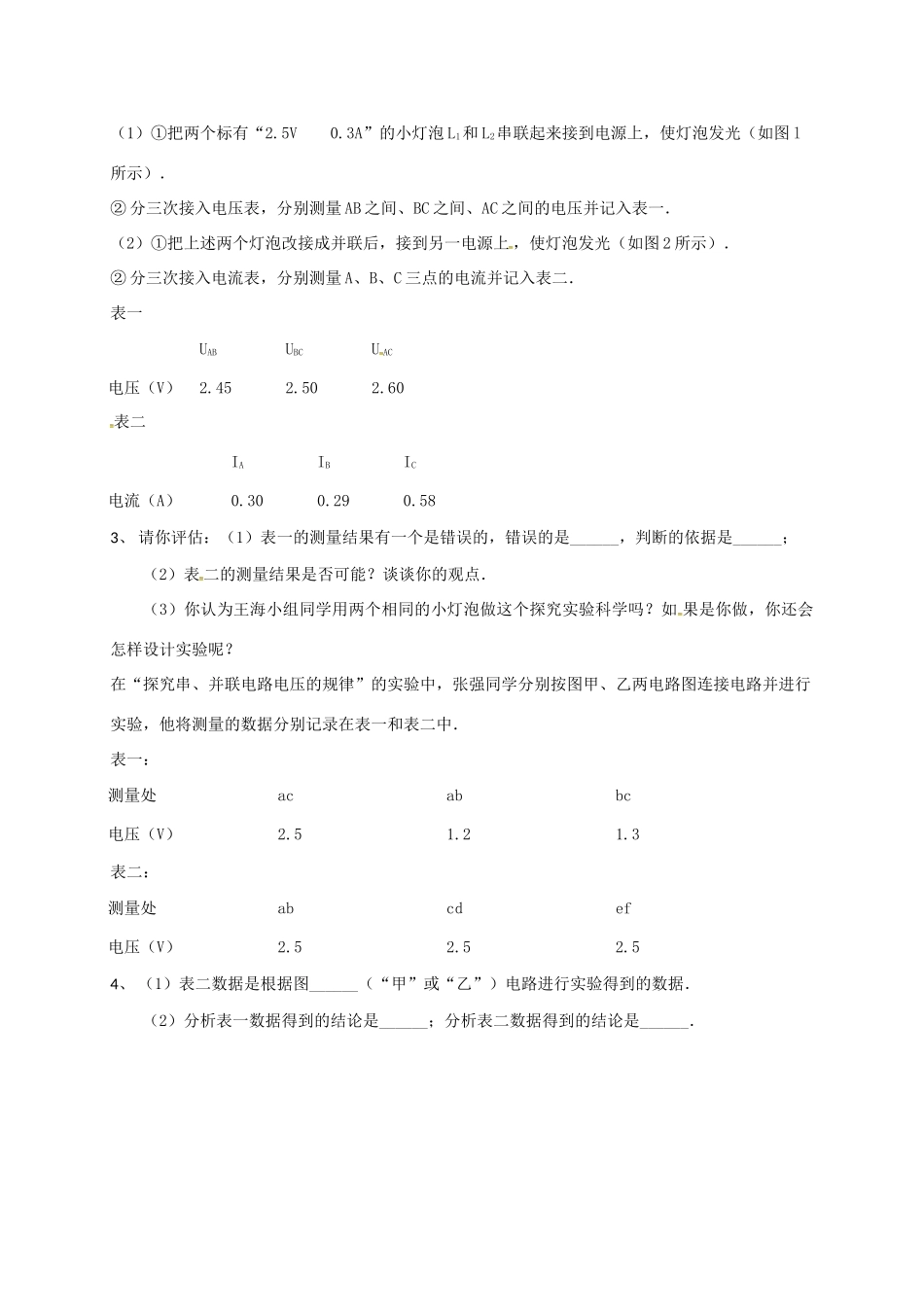

电压规律111、为探究“并联电路中电压的规律”，实验室提供的器材有：电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干．（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压．（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为______V．根据这组数据，该小组得出并联电路中电压的规律．你认为实验的疏漏之处是______．（3）小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V，由此可以判断，导线有电阻______（选填“是”“不是”）电压表示数明显小于电源电压的主要原因，理由是______．2、如图所示是某次实验中的三个电路图，请仔细观察后回答．（1）该实验探究的问题是（2）小明同学探究出的结论是：串联电路两端的总电压大于任何一个用电器两端的电压．小宁的结论是：在并联电路中，串联电路两端的总电压等于各用电器两端的电压之和．请你评估一下，谁得出的结论更加确切？为什么？．在探究串、并联电路规律的实验里，王海小组同学进行了如下操作：（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图l所示）．②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图2所示）．②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．表一UABUBCUAC电压（V）2.452.502.60[表二IAIBIC电流（A）[0.300.290.583、请你评估：（1）表一的测量结果有一个是错误的，错误的是______，判断的依据是______；（2）表二的测量结果是否可能？谈谈你的观点．（3）你认为王海小组同学用两个相同的小灯泡做这个探究实验科学吗？如果是你做，你还会怎样设计实验呢？在“探究串、并联电路电压的规律”的实验中，张强同学分别按图甲、乙两电路图连接电路并进行实验，他将测量的数据分别记录在表一和表二中．表一：测量处acabbc电压（V）2.51.21.3表二：测量处abcdef电压（V）2.52.52.54、（1）表二数据是根据图______（“甲”或“乙”）电路进行实验得到的数据．（2）分析表一数据得到的结论是______；分析表二数据得到的结论是______．5、为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3伏）、电压表、多个小灯泡、开关、导线若干．（1）请用笔画线代替导线，完成电路的连接（电源为3伏的电池组）要求电压表测L1两端的电压；（2）电路连接正确后进行实验，某小组分别测出L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图所示电压表示数为______V；（3）进一步分析实验数据后，实验小组的小瑛同学发现了一个重要问题：并联的两个灯泡的电压明显小于3.0V，还有部分的电压哪里去了呢？小英测量了一下电源两端电压发现电压为2.65V请分析这电压的减少是不是因为线路上的电阻引起的？______（选填“是”或“不是”）因为______．6、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=1.5V，Ubc=1.5V，Uac=3V．在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用电压表的另一量程，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值7、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成损坏．（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了．请在需要改动的导线上打×并改正．（指出一种即可）（3）接下来，他们按图丙所示电路图连接了三个电压表．实验过程中，电压表V2的示数如图丁所示，则电压表V的示数是V．
