中考物理一轮复习 基础考点一遍过 第十四章 欧姆定律 命题点2 欧姆定律及基础计算试卷VIP专享VIP免费

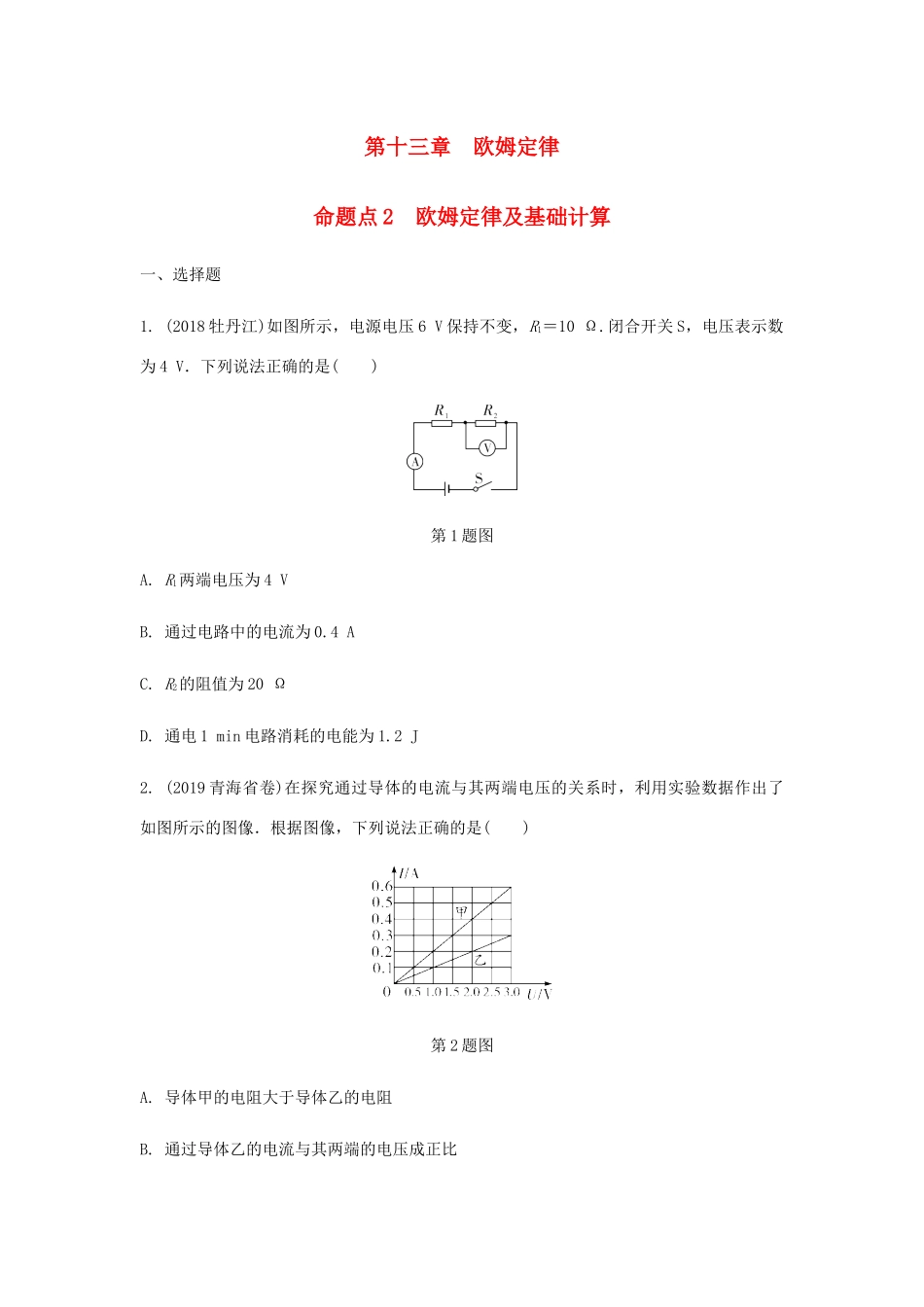

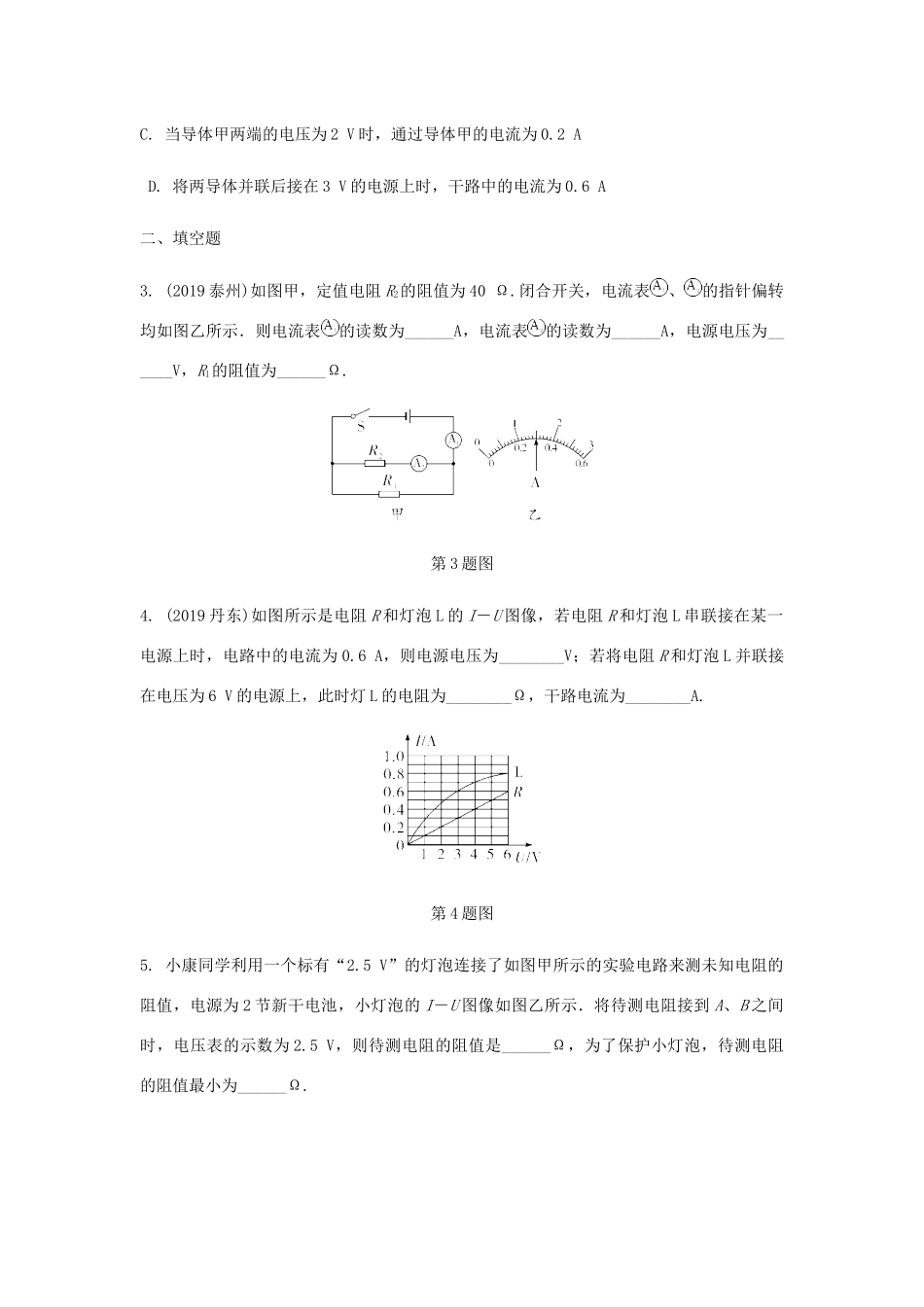

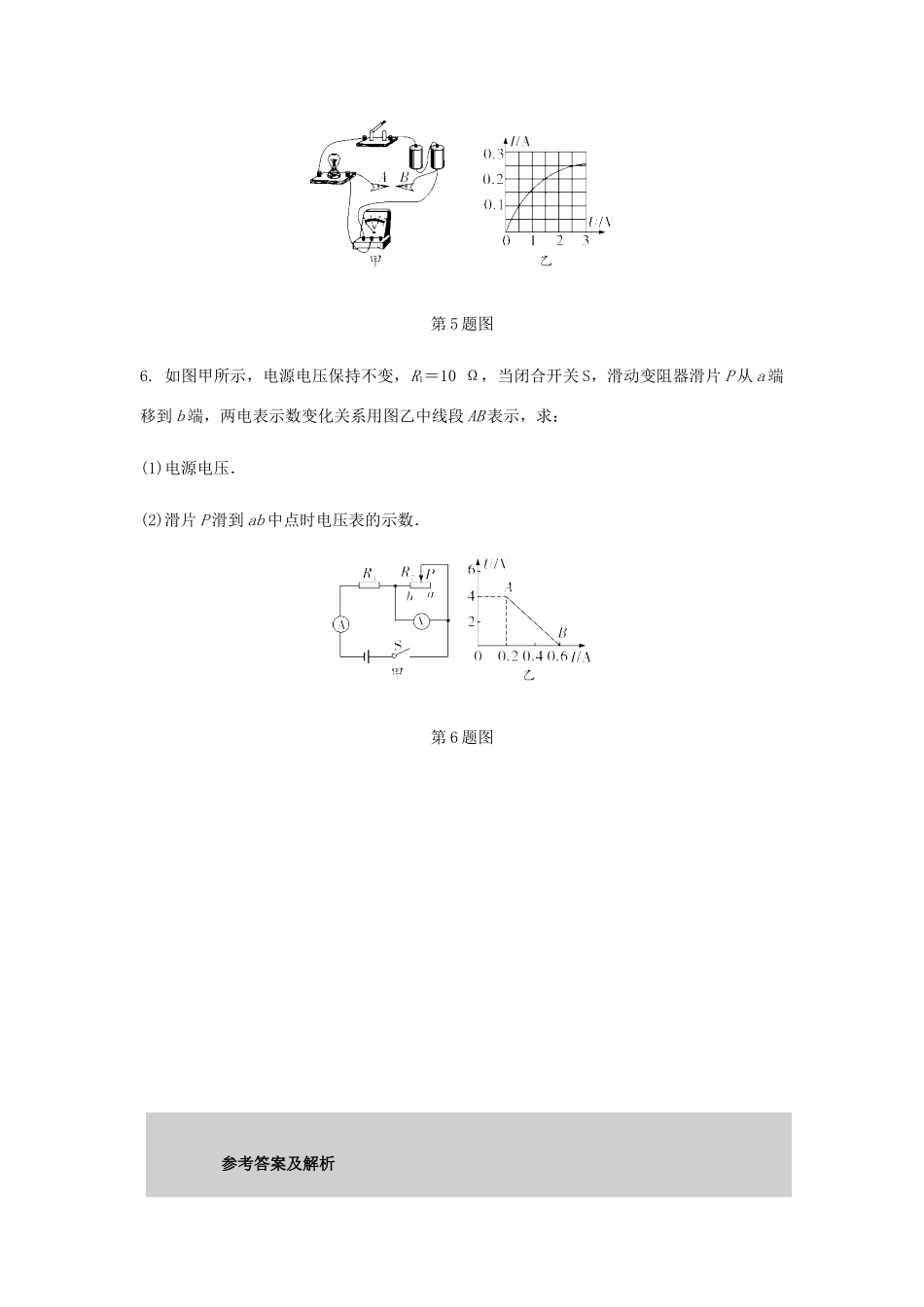

第十三章欧姆定律命题点2欧姆定律及基础计算一、选择题1.(2018牡丹江)如图所示，电源电压6V保持不变，R1＝10Ω.闭合开关S，电压表示数为4V．下列说法正确的是()第1题图A.R1两端电压为4VB.通过电路中的电流为0.4AC.R2的阻值为20ΩD.通电1min电路消耗的电能为1.2J2.(2019青海省卷)在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像．根据图像，下列说法正确的是()第2题图A.导体甲的电阻大于导体乙的电阻B.通过导体乙的电流与其两端的电压成正比C.当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD.将两导体并联后接在3V的电源上时，干路中的电流为0.6A二、填空题3.(2019泰州)如图甲，定值电阻R2的阻值为40Ω.闭合开关，电流表、的指针偏转均如图乙所示．则电流表的读数为______A，电流表的读数为______A，电源电压为______V，R1的阻值为______Ω.第3题图4.(2019丹东)如图所示是电阻R和灯泡L的I－U图像，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为________V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为________Ω，干路电流为________A.第4题图5.小康同学利用一个标有“2.5V”的灯泡连接了如图甲所示的实验电路来测未知电阻的阻值，电源为2节新干电池，小灯泡的I－U图像如图乙所示．将待测电阻接到A、B之间时，电压表的示数为2.5V，则待测电阻的阻值是______Ω，为了保护小灯泡，待测电阻的阻值最小为______Ω.第5题图6.如图甲所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，求：(1)电源电压．(2)滑片P滑到ab中点时电压表的示数．第6题图参考答案及解析命题点2欧姆定律及基础计算1.C【解析】电压表测量R2两端的电压是4V，两电阻串联总电压为6V，所以R1两端的电压U1＝6V－4V＝2V，A错误；电路中的电流I＝＝＝0.2A，B错误；根据串联电路的分压原理＝得R2＝20Ω，C正确；通电1min电路消耗的电能W＝UIt＝6V×0.2A×60s＝72J，D错误．故选C.2.B【解析】本题考查串并联电路的特点和欧姆定律的应用．当甲、乙两端电压都为3V时，I甲＝0.6A，I乙＝0.3A，I甲＞I乙，所以R甲＜R乙，A错误；根据图像得出的结论是同一导体，电阻一定，通过它的电流与它两端的电压成正比，B正确；由图像知，当导体甲两端的电压为2V时，通过它的电流为0.4A，C错误；将两导体并联后接在3V的电源上时，干路中的电流I＝I甲＋I乙＝0.6A＋0.3A＝0.9A，D错误．故选B.3.1.50.31210【解析】由图可知，两电阻并联，电流表测量干路电流，测量通过R2的电流；由并联电路的电流特点可知，I1>I2，则电流表的读数为1.5A，电流表的读数为0.3A，电源电压为U＝I2R2＝0.3A×40Ω＝12V，R1＝＝＝10Ω.4.97.51.4【解析】由图像可知，当R与L串联，电路电流为0.6A时，R两端的电压为6V，灯泡L两端电压为3V，所以电源电压为U＝6V＋3V＝9V；由图像可知，当R与L并联在电压为6V的电源时，通过L的电流为IL＝0.8A，此时小灯泡的电阻为RL＝＝＝7.5Ω，通过R的电流为IR＝0.6A，干路中的电流为I＝IL＋IR＝0.8A＋0.6A＝1.4A.5.252【解析】接入待测电阻时，电压表示数为2.5V，即待测电阻两端的电压UR＝2.5V；此时灯泡两端的电压为UL＝3V－2.5V＝0.5V，由图乙可知此时通过小灯泡的电流为0.1A，所以通过待测电阻的电流IR＝0.1A，待测电阻的阻值R＝＝＝25Ω；根据串联分压原理，当待测电阻阻值减小时，小灯泡两端的电压增大；为了保护小灯泡，小灯泡两端的电压最大为2.5V，所以当UL＝2.5V时，待测电阻的阻值最小，由图乙可知此时电路中的电流为I＝0.25A，此时待测电阻两端的电压为Umin＝3V－2.5V＝0.5V，待测电阻的阻值最小为Rmin＝＝＝2Ω.6.解：(1)当滑动变阻器滑片P在b端时，R1两端电压即为电源电压，由欧姆定律I＝得U＝IR1＝0.6A×10Ω＝6V(2)由图像知，当滑动变阻器滑片P在a端时，U2＝4V，I2＝0.2A滑动变阻器最大阻值R2＝＝＝20Ω当滑片P滑到ab中点时，R中＝＝10Ω由于R中＝R1，根据串联电路电流相等，可知＝，所以U中＝U1＝＝＝3V，即为电压表的示数
