乳胶漆基础知识手册剖析VIP免费

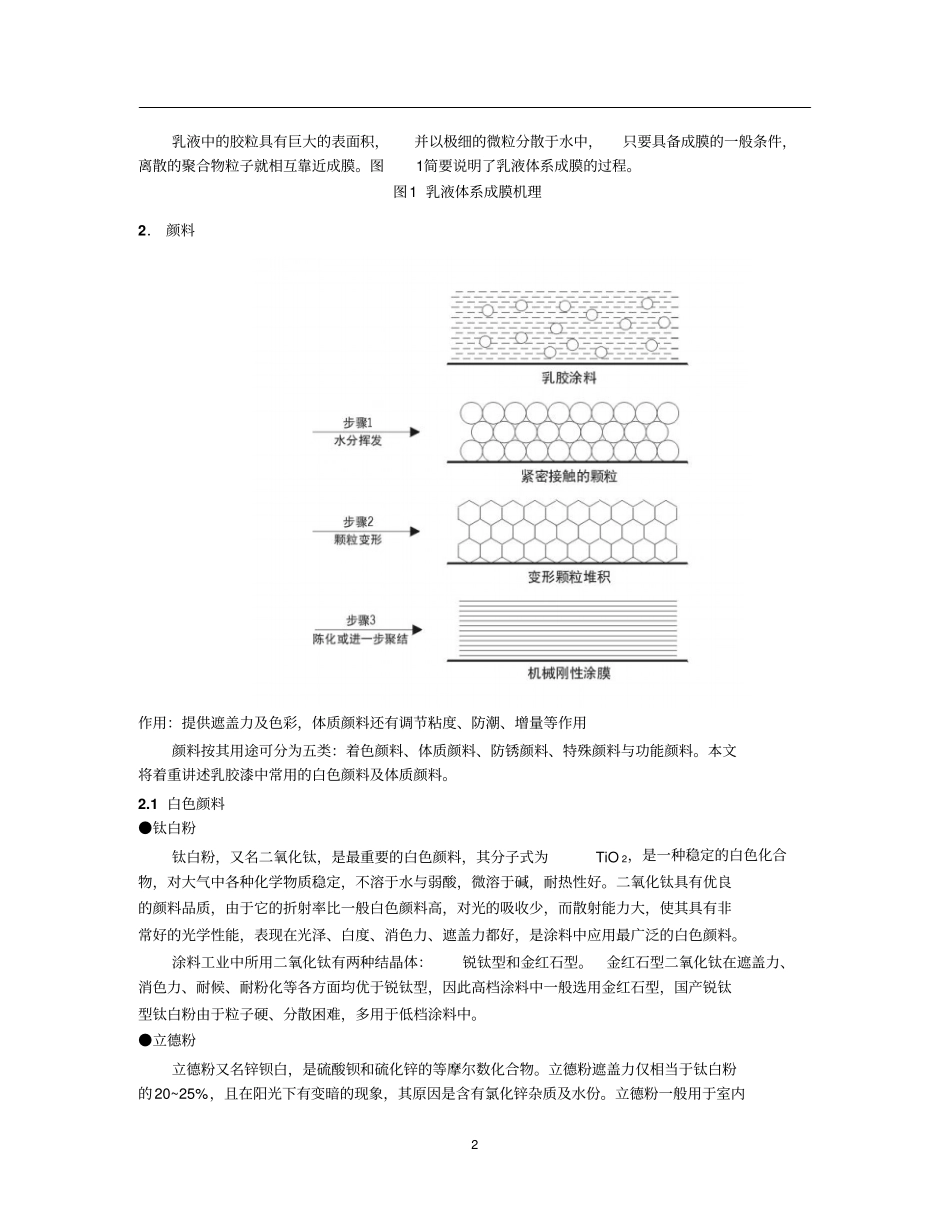

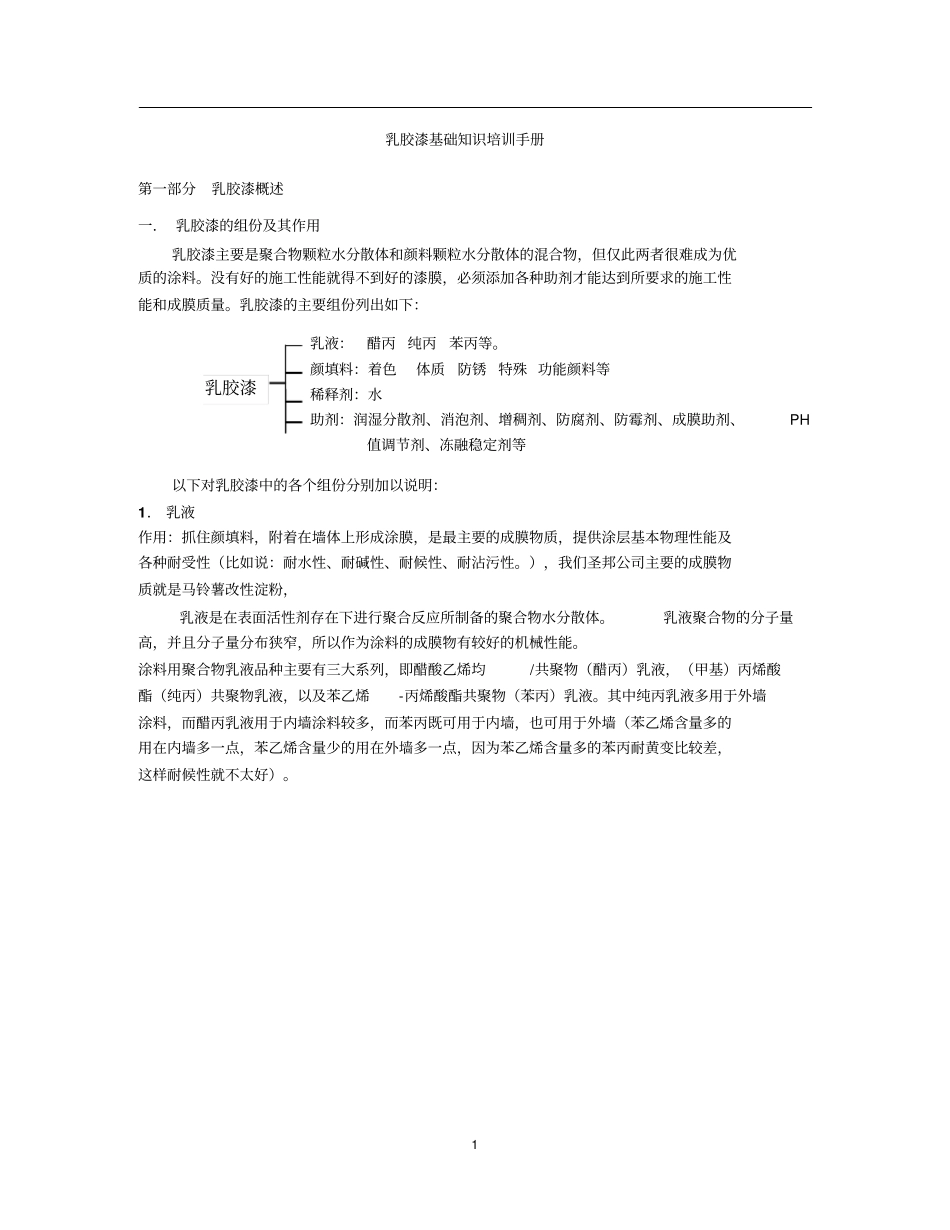

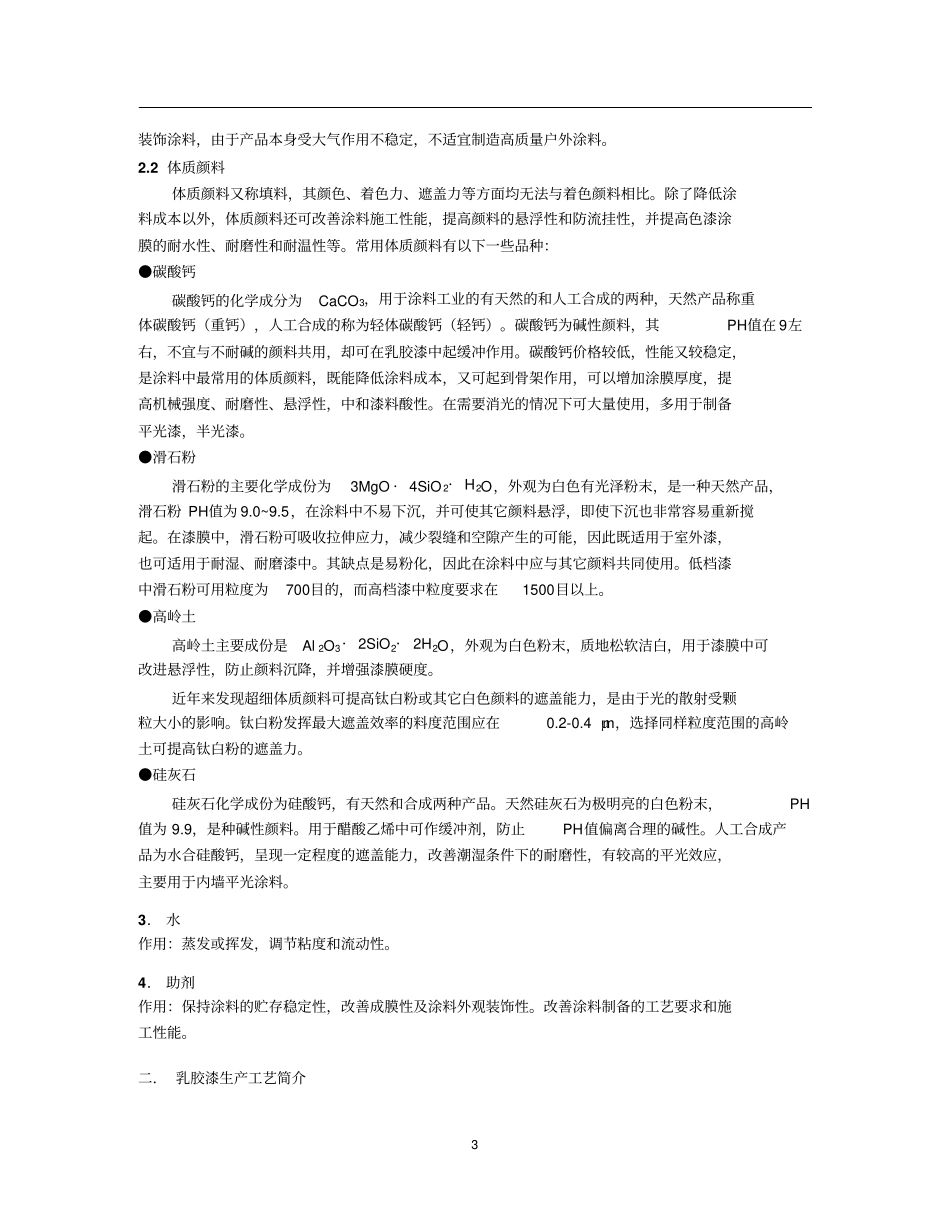

1乳胶漆基础知识培训手册第一部分乳胶漆概述一．乳胶漆的组份及其作用乳胶漆主要是聚合物颗粒水分散体和颜料颗粒水分散体的混合物，但仅此两者很难成为优质的涂料。没有好的施工性能就得不到好的漆膜，必须添加各种助剂才能达到所要求的施工性能和成膜质量。乳胶漆的主要组份列出如下：乳液：醋丙纯丙苯丙等。颜填料：着色体质防锈特殊功能颜料等稀释剂：水助剂：润湿分散剂、消泡剂、增稠剂、防腐剂、防霉剂、成膜助剂、PH值调节剂、冻融稳定剂等以下对乳胶漆中的各个组份分别加以说明：1．乳液作用：抓住颜填料，附着在墙体上形成涂膜，是最主要的成膜物质，提供涂层基本物理性能及各种耐受性（比如说：耐水性、耐碱性、耐候性、耐沾污性。），我们圣邦公司主要的成膜物质就是马铃薯改性淀粉，乳液是在表面活性剂存在下进行聚合反应所制备的聚合物水分散体。乳液聚合物的分子量高，并且分子量分布狭窄，所以作为涂料的成膜物有较好的机械性能。涂料用聚合物乳液品种主要有三大系列，即醋酸乙烯均/共聚物（醋丙）乳液，（甲基）丙烯酸酯（纯丙）共聚物乳液，以及苯乙烯-丙烯酸酯共聚物（苯丙）乳液。其中纯丙乳液多用于外墙涂料，而醋丙乳液用于内墙涂料较多，而苯丙既可用于内墙，也可用于外墙（苯乙烯含量多的用在内墙多一点，苯乙烯含量少的用在外墙多一点，因为苯乙烯含量多的苯丙耐黄变比较差，这样耐候性就不太好）。乳胶漆2乳液中的胶粒具有巨大的表面积，并以极细的微粒分散于水中，只要具备成膜的一般条件，离散的聚合物粒子就相互靠近成膜。图1简要说明了乳液体系成膜的过程。图1乳液体系成膜机理2．颜料作用：提供遮盖力及色彩，体质颜料还有调节粘度、防潮、增量等作用颜料按其用途可分为五类：着色颜料、体质颜料、防锈颜料、特殊颜料与功能颜料。本文将着重讲述乳胶漆中常用的白色颜料及体质颜料。2.1白色颜料●钛白粉钛白粉，又名二氧化钛，是最重要的白色颜料，其分子式为TiO2，是一种稳定的白色化合物，对大气中各种化学物质稳定，不溶于水与弱酸，微溶于碱，耐热性好。二氧化钛具有优良的颜料品质，由于它的折射率比一般白色颜料高，对光的吸收少，而散射能力大，使其具有非常好的光学性能，表现在光泽、白度、消色力、遮盖力都好，是涂料中应用最广泛的白色颜料。涂料工业中所用二氧化钛有两种结晶体：锐钛型和金红石型。金红石型二氧化钛在遮盖力、消色力、耐候、耐粉化等各方面均优于锐钛型，因此高档涂料中一般选用金红石型，国产锐钛型钛白粉由于粒子硬、分散困难，多用于低档涂料中。●立德粉立德粉又名锌钡白，是硫酸钡和硫化锌的等摩尔数化合物。立德粉遮盖力仅相当于钛白粉的20~25%，且在阳光下有变暗的现象，其原因是含有氯化锌杂质及水份。立德粉一般用于室内3装饰涂料，由于产品本身受大气作用不稳定，不适宜制造高质量户外涂料。2.2体质颜料体质颜料又称填料，其颜色、着色力、遮盖力等方面均无法与着色颜料相比。除了降低涂料成本以外，体质颜料还可改善涂料施工性能，提高颜料的悬浮性和防流挂性，并提高色漆涂膜的耐水性、耐磨性和耐温性等。常用体质颜料有以下一些品种：●碳酸钙碳酸钙的化学成分为CaCO3，用于涂料工业的有天然的和人工合成的两种，天然产品称重体碳酸钙（重钙），人工合成的称为轻体碳酸钙（轻钙）。碳酸钙为碱性颜料，其PH值在9左右，不宜与不耐碱的颜料共用，却可在乳胶漆中起缓冲作用。碳酸钙价格较低，性能又较稳定，是涂料中最常用的体质颜料，既能降低涂料成本，又可起到骨架作用，可以增加涂膜厚度，提高机械强度、耐磨性、悬浮性，中和漆料酸性。在需要消光的情况下可大量使用，多用于制备平光漆，半光漆。●滑石粉滑石粉的主要化学成份为3MgO·4SiO2·H2O，外观为白色有光泽粉末，是一种天然产品，滑石粉PH值为9.0~9.5，在涂料中不易下沉，并可使其它颜料悬浮，即使下沉也非常容易重新搅起。在漆膜中，滑石粉可吸收拉伸应力，减少裂缝和空隙产生的可能，因此既适用于室外漆，也可适用于耐湿、耐磨漆中。其缺点是易粉化，因此在涂料中应与其它颜料共同使用。低档漆中滑石粉可用粒度为700目的，而高档漆中粒度要求在1...
