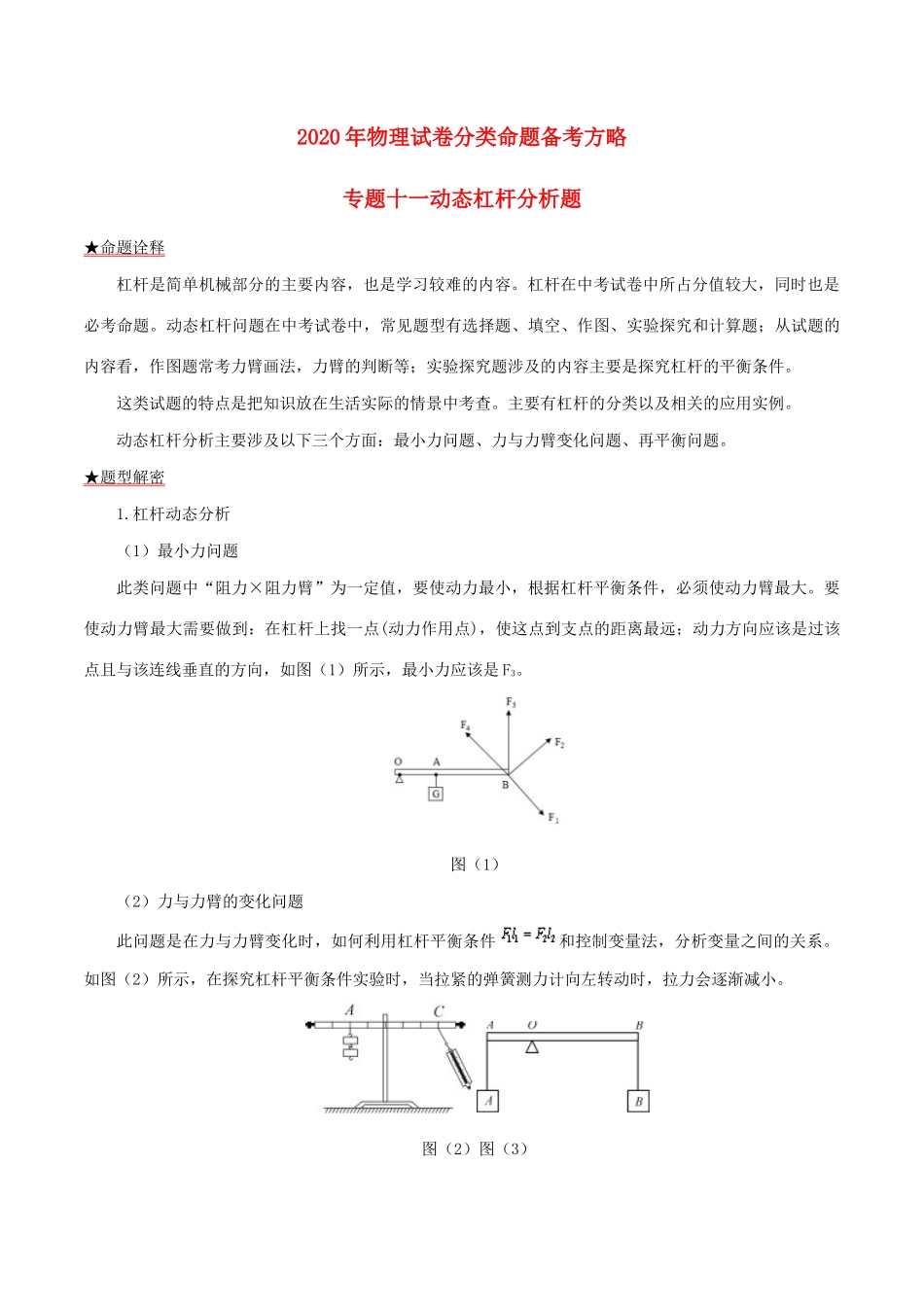

2020年物理试卷分类命题备考方略专题十一动态杠杆分析题★命题诠释杠杆是简单机械部分的主要内容，也是学习较难的内容。杠杆在中考试卷中所占分值较大，同时也是必考命题。动态杠杆问题在中考试卷中，常见题型有选择题、填空、作图、实验探究和计算题；从试题的内容看，作图题常考力臂画法，力臂的判断等；实验探究题涉及的内容主要是探究杠杆的平衡条件。这类试题的特点是把知识放在生活实际的情景中考查。主要有杠杆的分类以及相关的应用实例。动态杠杆分析主要涉及以下三个方面：最小力问题、力与力臂变化问题、再平衡问题。★题型解密1.杠杆动态分析（1）最小力问题此类问题中“阻力×阻力臂”为一定值，要使动力最小，根据杠杆平衡条件，必须使动力臂最大。要使动力臂最大需要做到：在杠杆上找一点(动力作用点)，使这点到支点的距离最远；动力方向应该是过该点且与该连线垂直的方向，如图（1）所示，最小力应该是F3。图（1）（2）力与力臂的变化问题此问题是在力与力臂变化时，如何利用杠杆平衡条件和控制变量法，分析变量之间的关系。如图（2）所示，在探究杠杆平衡条件实验时，当拉紧的弹簧测力计向左转动时，拉力会逐渐减小。图（2）图（3）（3）再平衡问题杠杆再平衡的问题，实际上就是判断杠杆在发生变化前后，力和力臂的乘积是否相等，乘积大的一端下降，乘积小的一端上升。如图（3）所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，杠杆将失去平衡，右端下沉。2.考前速记（1）动力臂：从支点到动力作用线的垂直距离，用“”表示；（2）阻力臂：从支点到阻力作用线的垂直距离，用“”表示。（3）杠杆的平衡条件：动力×动力臂=阻力×阻力臂，或F1l1=F2l2。（4）省力杠杆：动力臂l1＞阻力臂l2，则平衡时F1＜F2，这种杠杆使用时可省力（即用较小的动力就可以克服较大的阻力），但却费了距离（即动力作用点移动的距离大于阻力作用点移动的距离，并且比不使用杠杆，力直接作用在物体上移动的距离大）。（4）费力杠杆：动力臂l1＜阻力臂l2，则平衡时F1＞F2，这种杠杆叫做费力杠杆。使用费力杠杆时虽然费了力（动力大于阻力），但却省距离（可使动力作用点比阻力作用点少移动距离）。（5）等臂杠杆：动力臂l1=阻力臂l2，则平衡时F1=F2，这种杠杆叫做等臂杠杆。使用这种杠杆既不省力，也不费力，即不省距离也不费距离。真题呈现一、最小力问题【典例一】（2019·达州）轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。【解析】根据杠杆的平衡条件，要使力最小，则动力臂应最长，即连接OC为最长的力臂，力的方向与OC垂直且向上，根据勾股定理和全等三角形定理可得，动力臂OC＝50cm，故根据杠杆平衡条件可得：F1×OC＝G×OA，代入数值可得：F1×50cm＝100N×20cm，解得F1＝40N，选取标度为20N，过C点作出最小动力，使线段长度为标度的2倍，如图所示：【典例二】（2019·衢州）如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，其中拉力最小的是（）。A.B.C.D.【答案】C。【解析】如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，以树根为支点，树的重力不变、重心一定，则阻力和阻力臂一定，支点与动力作用点的连线是最长的动力臂，根据杠杆的平衡条件，动力臂越大，动力越小；图C中动力作用点离支点最远，F3与树干垂直，则可知F3最小，故C正确。故选C。【典例三】(2018·齐齐哈尔)如图所示的杠杆（自重和摩擦不计），O是支点，A处挂一重为50N的物体，为保证杠杆在水平位置平衡，在中点B处沿（选填“F1”、“F2”或“F3”）方向施加的力最小，为N。【答案】F2；100。【解析】为使拉力最小，动力臂要最长，拉力F的方向应该垂直杠杆向上，即竖直向上（F2），动力臂为OB最长，杠杆在水平位置平衡，根据杠杆的平衡条件：F2×OB=G×OA，由于OA是OB的二倍，所以：F=2G=100N。故答案为：F2；100。二、力与力臂变化问题【典例一】（2019·益阳）如图所示是吊车吊起货物的示意图，已知AB=4m，BC=6m。吊臂是...
